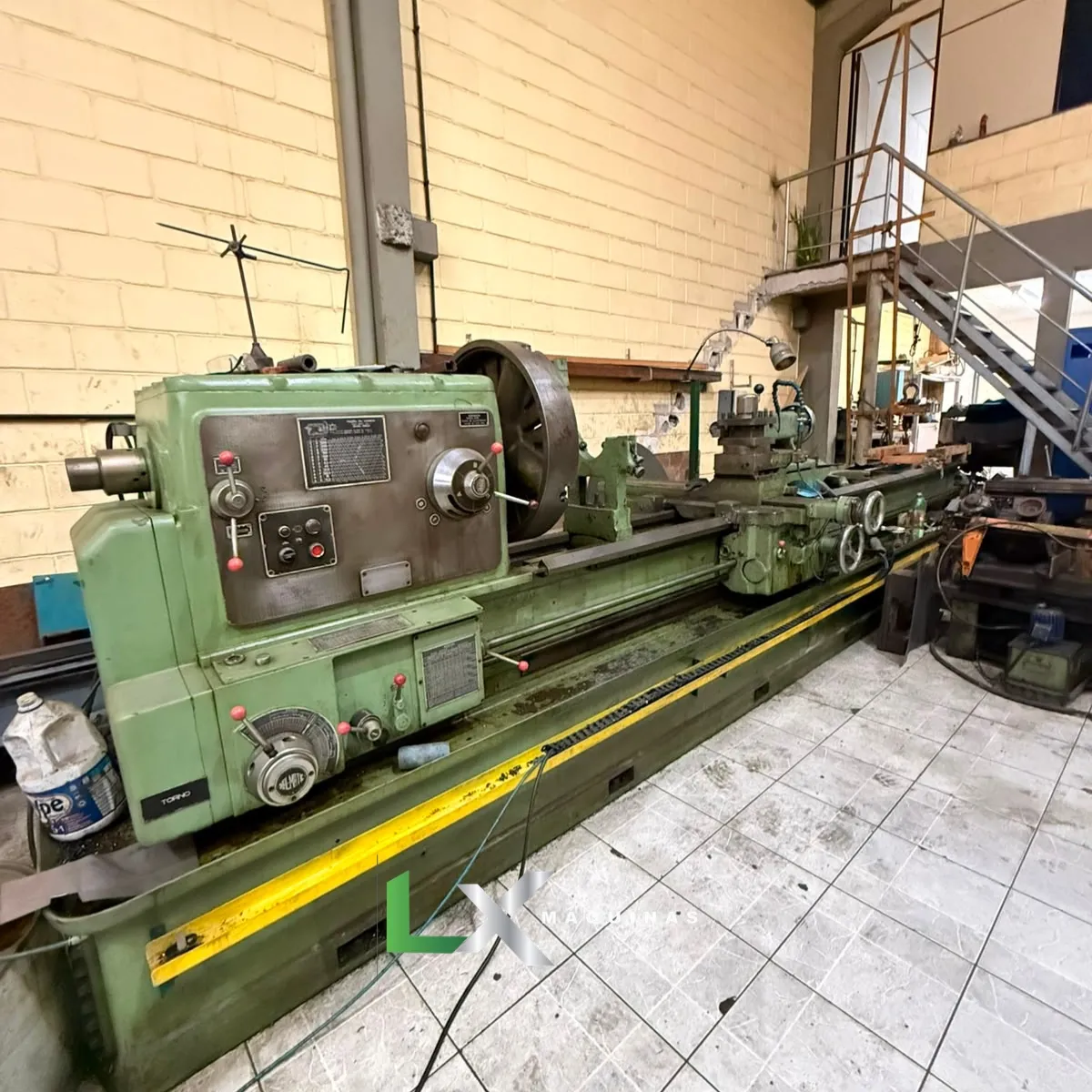

TORNO MECANICO ROMI MCD V – 1000 X 4000 MM – RARIDADE

• MARCA: IMOR
• MODELO:  MCD V
• DISTANCIA ENTRE PONTAS: 4000MM
• DIÂMETRO ADMISSÍVEL SOBRE O BARRAMENTO: 1010MM
• ALTURA DAS PONTAS: 500MM
• DIÂMETRO ADMISSÍVEL SOBRE AS ASAS DA MESA: 890MM
• DIÂMETRO ADMISSÍVEL SOBRE O CARRO TRANSVERSAL: 760MM
• DIÂMETRO ADMISSÍVEL NA CAVA: 1290MM
• COMPRIMENTO ÚTIL NA CAVA FRENTE A PLACA: 430MM
• CURSO DO CARRO TRANSVERSAL: 580MM
• CURSO DO CARRO PORTA FERMENTAS: 200MM

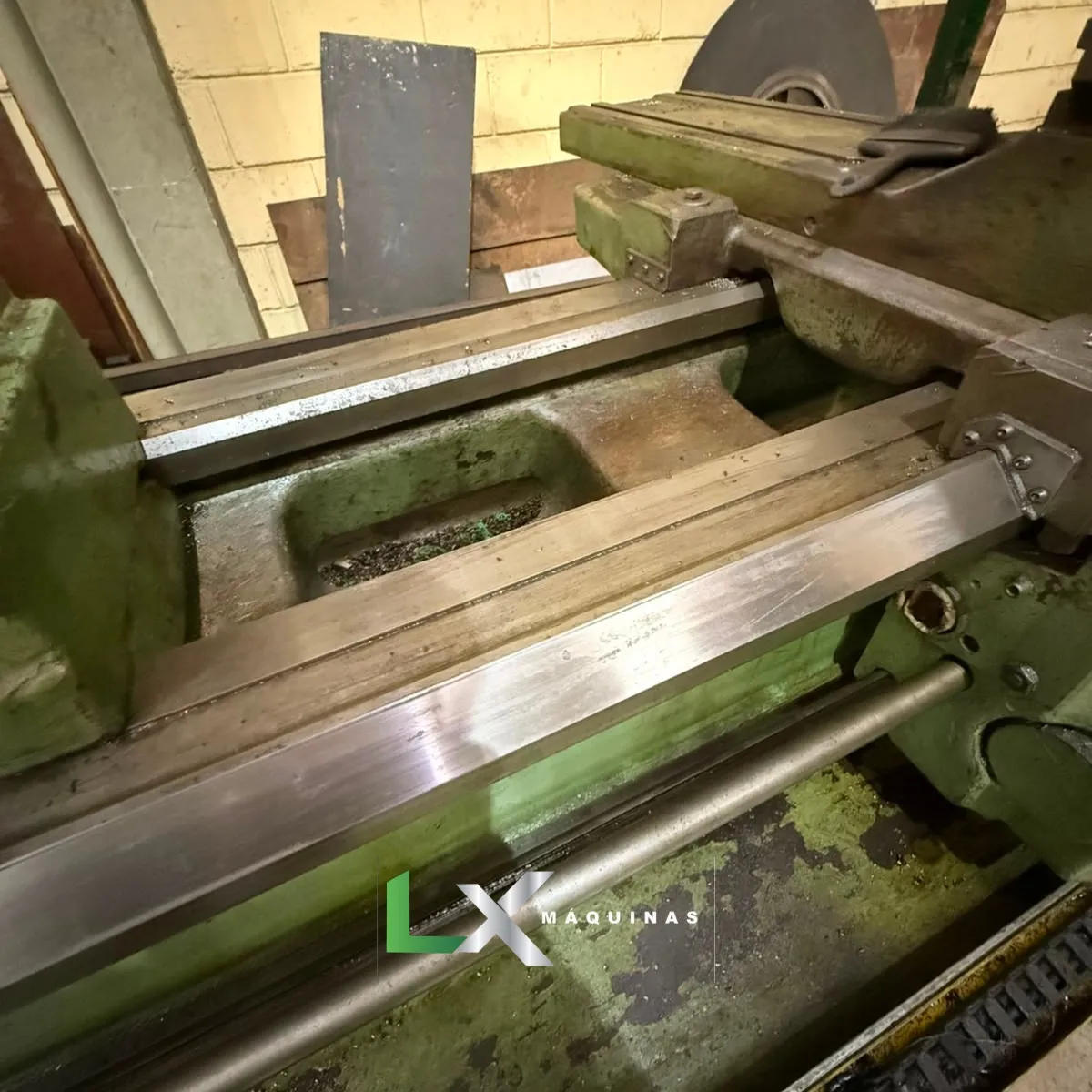

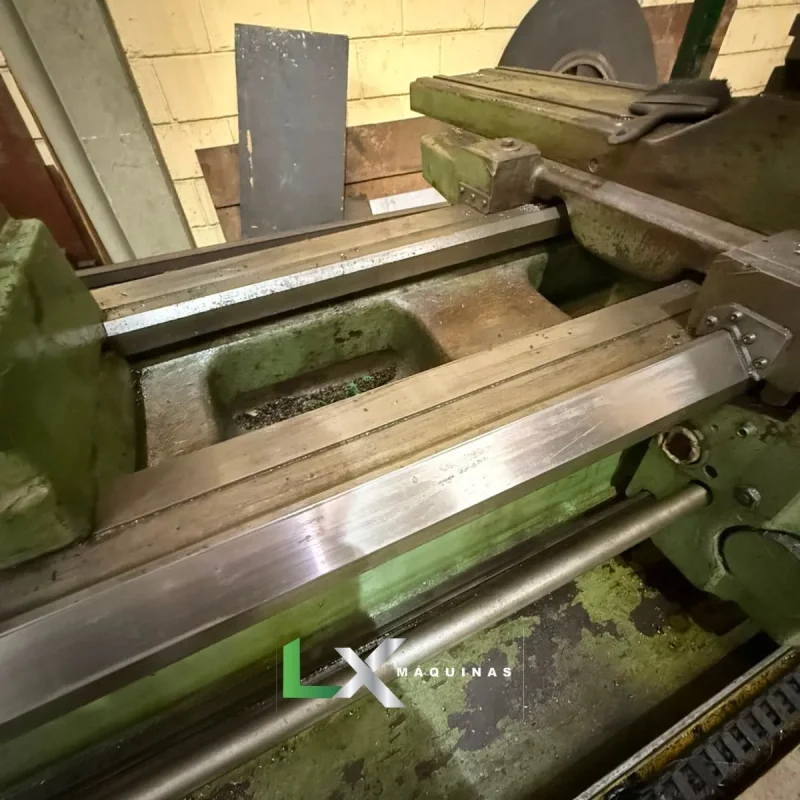

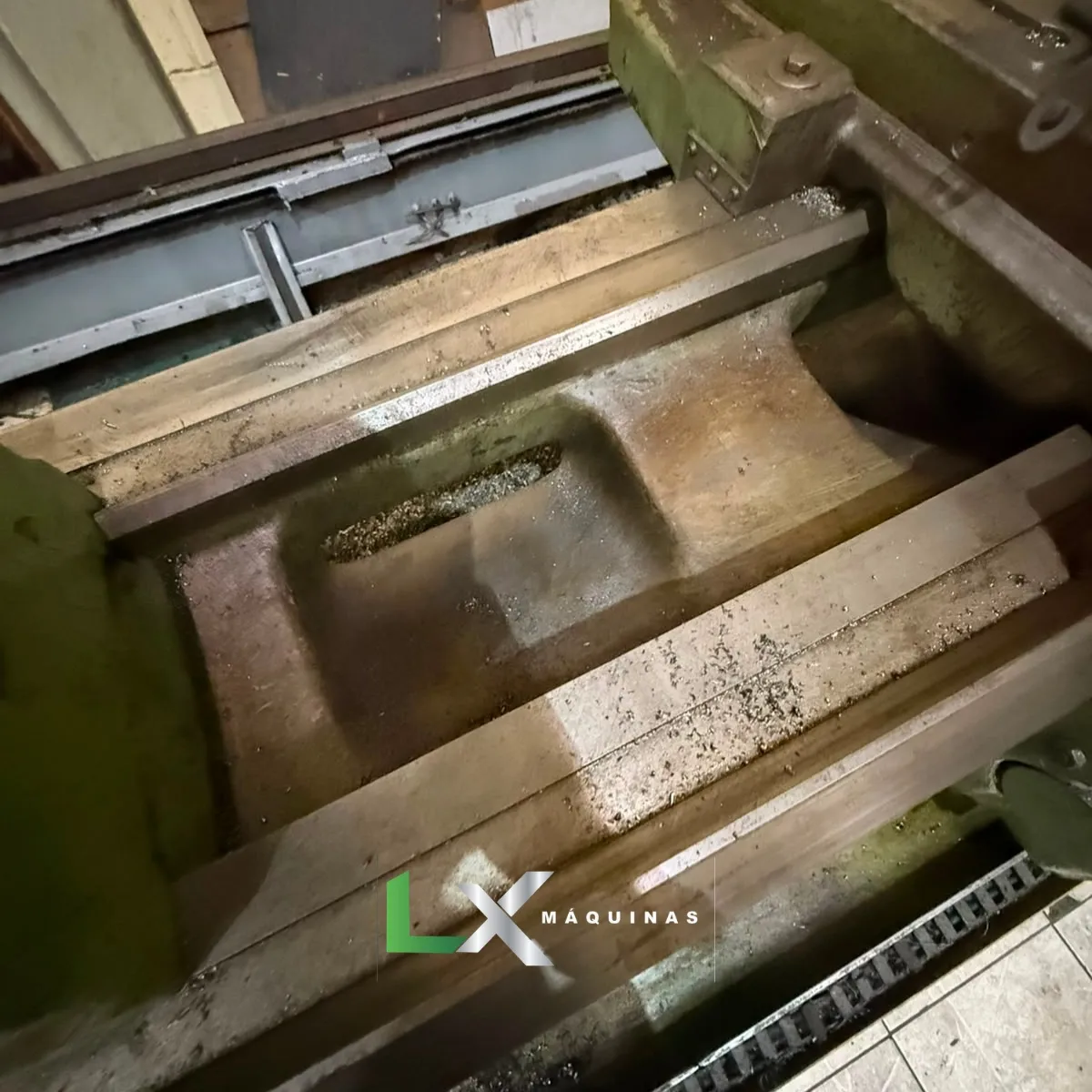

• BARRAMENTO:
• LARGURA: 500MM
• ALTURA: 420MM

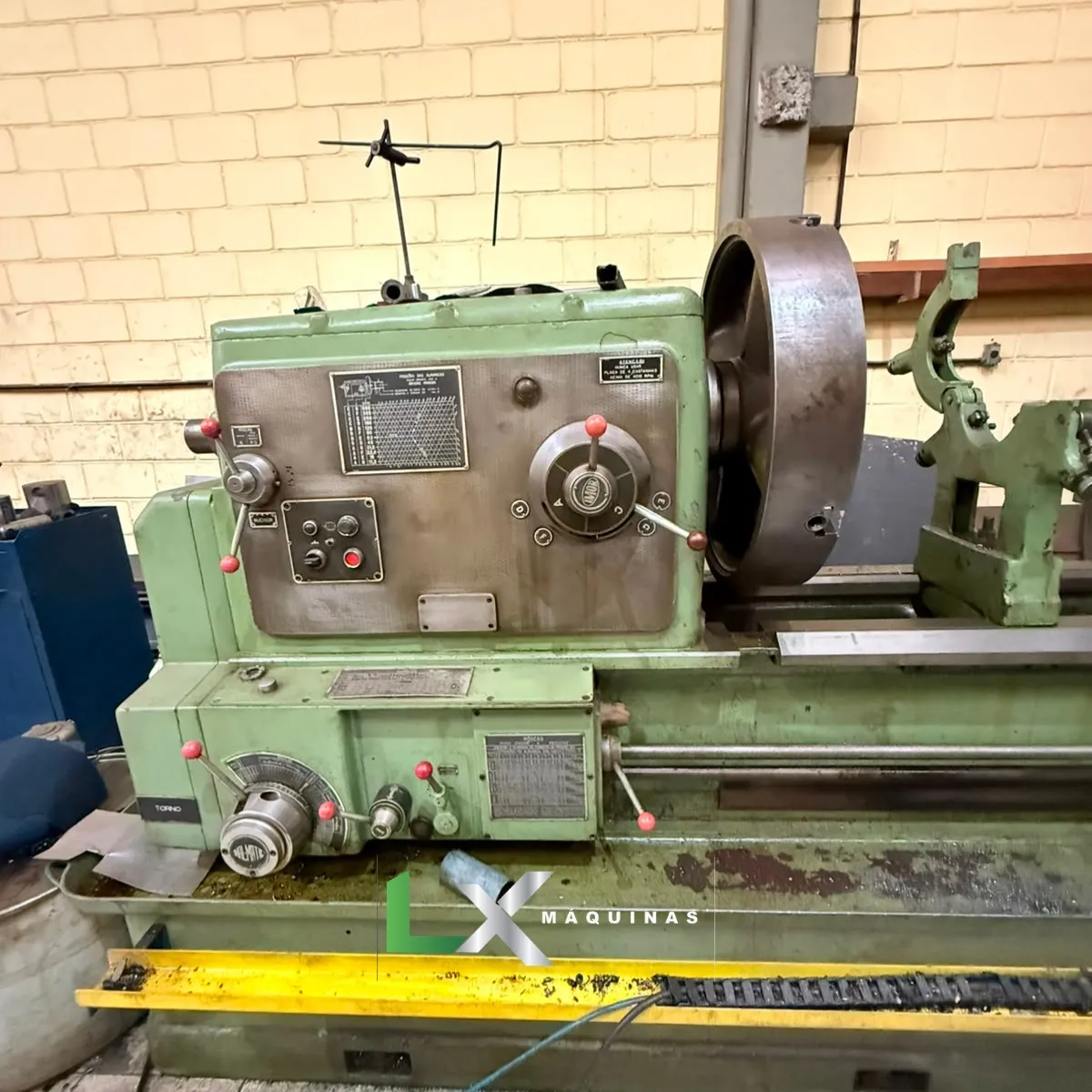

• CABEÇOTE:
• NARIZ DO ARVORE: A2-8″ ASA
• DIÂMETRO DO FURO ATRAVÉS DA ARVORE: 64MM
• BUCHA DA ARVORE INCORPORANDO PONTO: 5CM
• NUMERO DE VELOCIDADES: 12
• GAMA DE VELOCIDADES:

  BAIXA: 11,2 – 16 – 22,4 – 31,5 – 45 – 63 – 90 – 125 – 180 – 250 – 355 – 500.RPM

  NORMAL: 15 – 21,2 – 30 – 42,5 – 60 – 85 – 118 – 170 – 236 – 335 – 475 – 670.RPM

• ALTA: 22,4 – 31,5 – 45 – 63 – 90 – 125 – 180 – 250 – 355 – 500 – 710 -1000.RPM
• CONTRA PONTO
• CURSO MÁXIMO DO MANGOTE: 180MM
• DIÂMETRO DO MANGOTE: 88MM
• SEDE INTERNA DO MANGOTE: 5CM
• POTENCIA MOTOR PRINCIPAL:

  A)GAMA I E II – 15CV

  B)GAMA III – 20CV

Torno Mecânico IMOR MCD V 1010 x 4000 mm – 20 CV – Torno Industrial de Grande Porte

1. Qual é a capacidade do torno mecânico IMOR MCD V?

O torno mecânico IMOR MCD V possui 4.000 mm de distância entre pontas e altura das pontas de 500 mm. É indicado para a usinagem de peças longas e de grande diâmetro, com capacidade de até 1.010 mm sobre o barramento.

2. Quais são os diâmetros admissíveis neste torno mecânico?

O equipamento permite usinar peças com os seguintes diâmetros:

• 1.010 mm sobre o barramento;
• 890 mm sobre as asas da mesa;
• 760 mm sobre o carro transversal;
• 1.290 mm na cava;
• 430 mm de comprimento útil na cava, em frente à placa.

3. Qual é a potência do motor principal do IMOR MCD V?

O motor principal possui 15 CV nas gamas I e II e 20 CV na gama III, oferecendo potência adequada para operações de usinagem pesada e trabalhos industriais de grande porte.

4. Quais são as velocidades disponíveis no torno IMOR MCD V?

O torno possui 12 velocidades, distribuídas em três faixas:

• Baixa: de 11,2 a 500 rpm;
• Normal: de 15 a 670 rpm;
• Alta: de 22,4 a 1.000 rpm.

Essa ampla faixa de rotações permite adequar o equipamento a diferentes materiais, diâmetros e operações de usinagem.

5. Quais são as especificações do barramento, cabeçote e contraponto?

O barramento possui 500 mm de largura e 420 mm de altura. O cabeçote conta com nariz de árvore A2-8” ASA, furo passante de 64 mm e bucha da árvore incorporando ponto de 5 cm.

O contraponto possui:

• Curso máximo do mangote: 180 mm;
• Diâmetro do mangote: 88 mm;
• Sede interna do mangote: 5 cm.

Especificações principais

• Marca: IMOR
• Modelo: MCD V
• Distância entre pontas: 4.000 mm
• Diâmetro sobre o barramento: 1.010 mm
• Diâmetro na cava: 1.290 mm
• Curso do carro transversal: 580 mm
• Curso do carro porta-ferramentas: 200 mm
• Potência máxima: 20 CV
• Número de velocidades: 12
