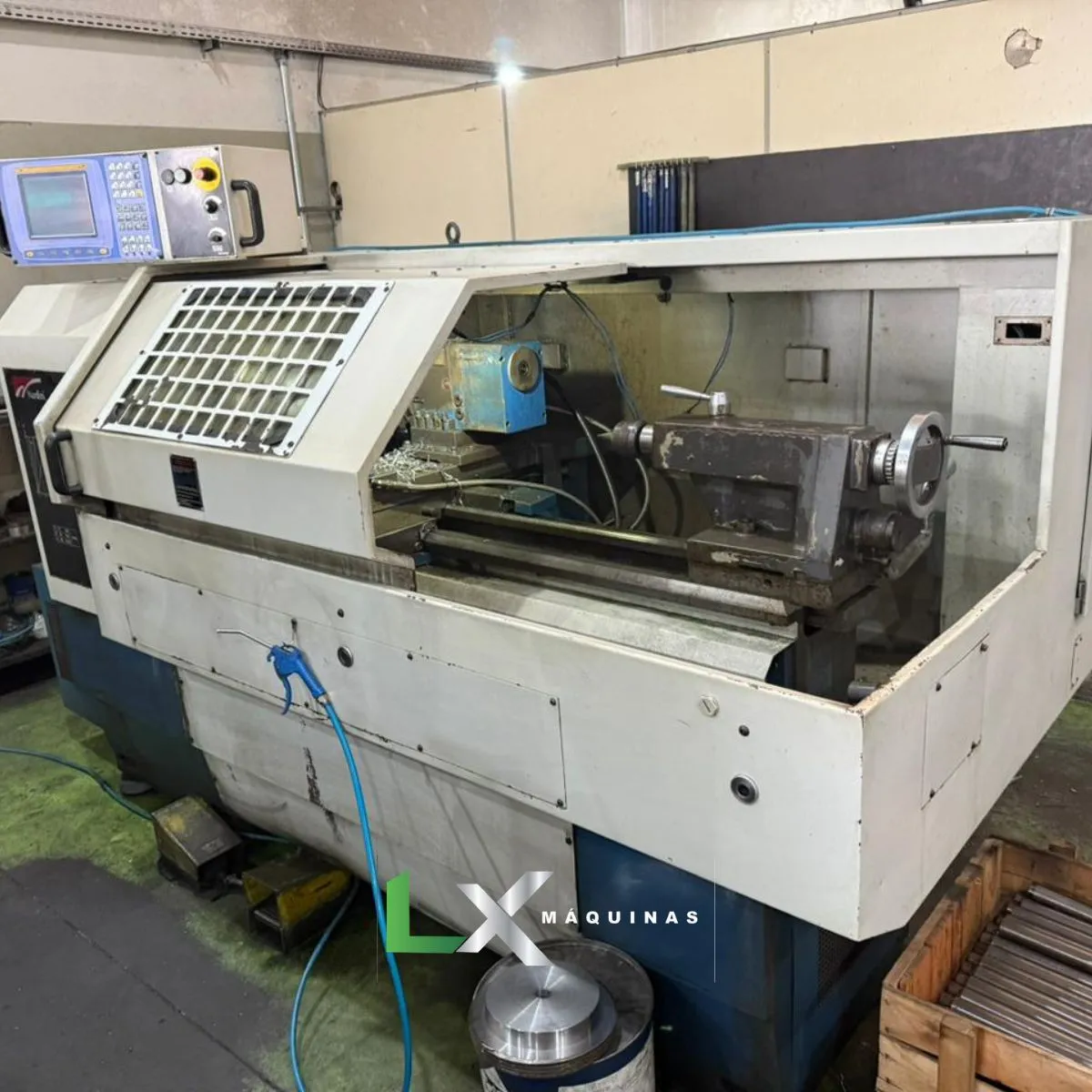

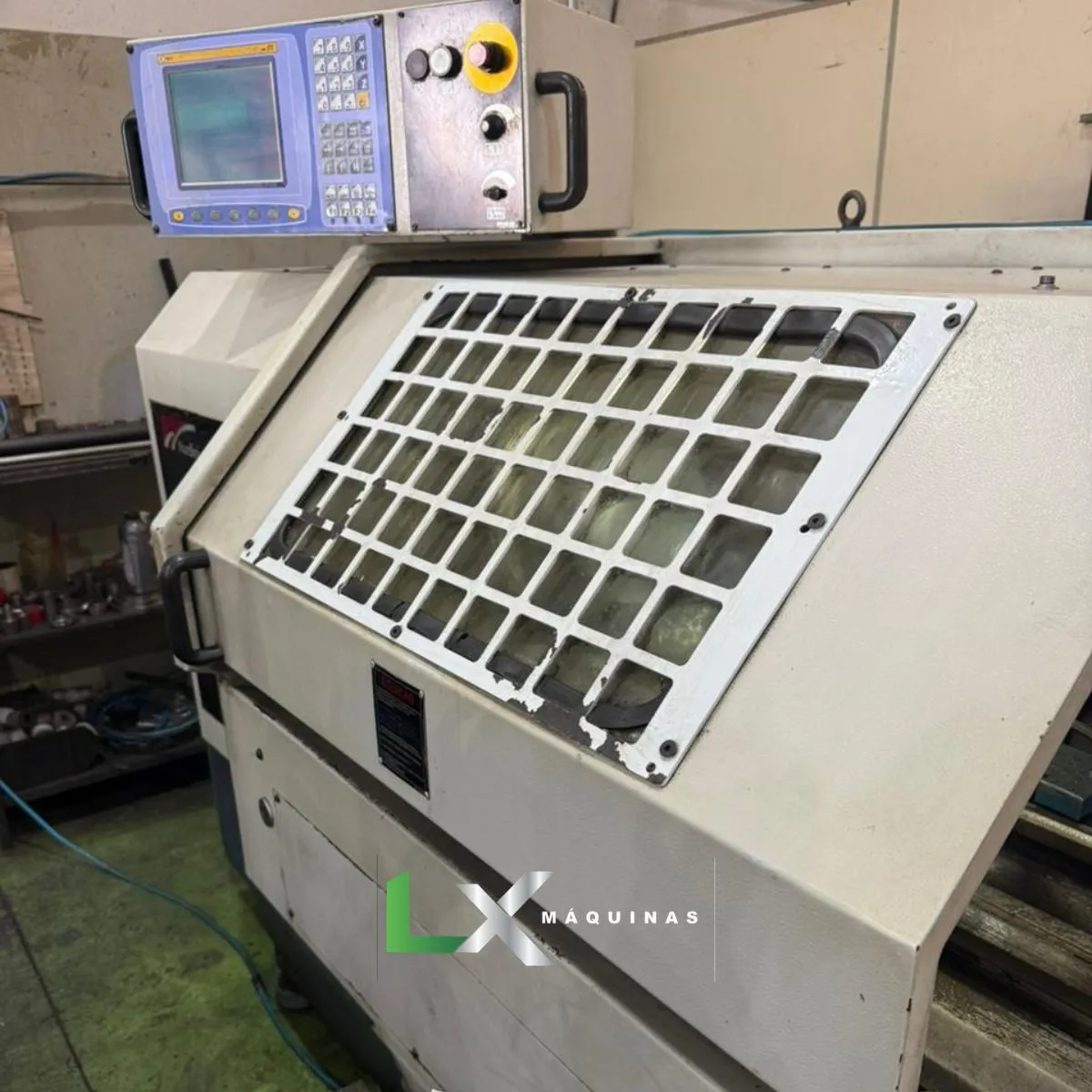

TORNO CNC NARDINI LOGIC 195 II – MCS SX 570

MARCA: NARDINI

MODELO: LOGIC 195 II

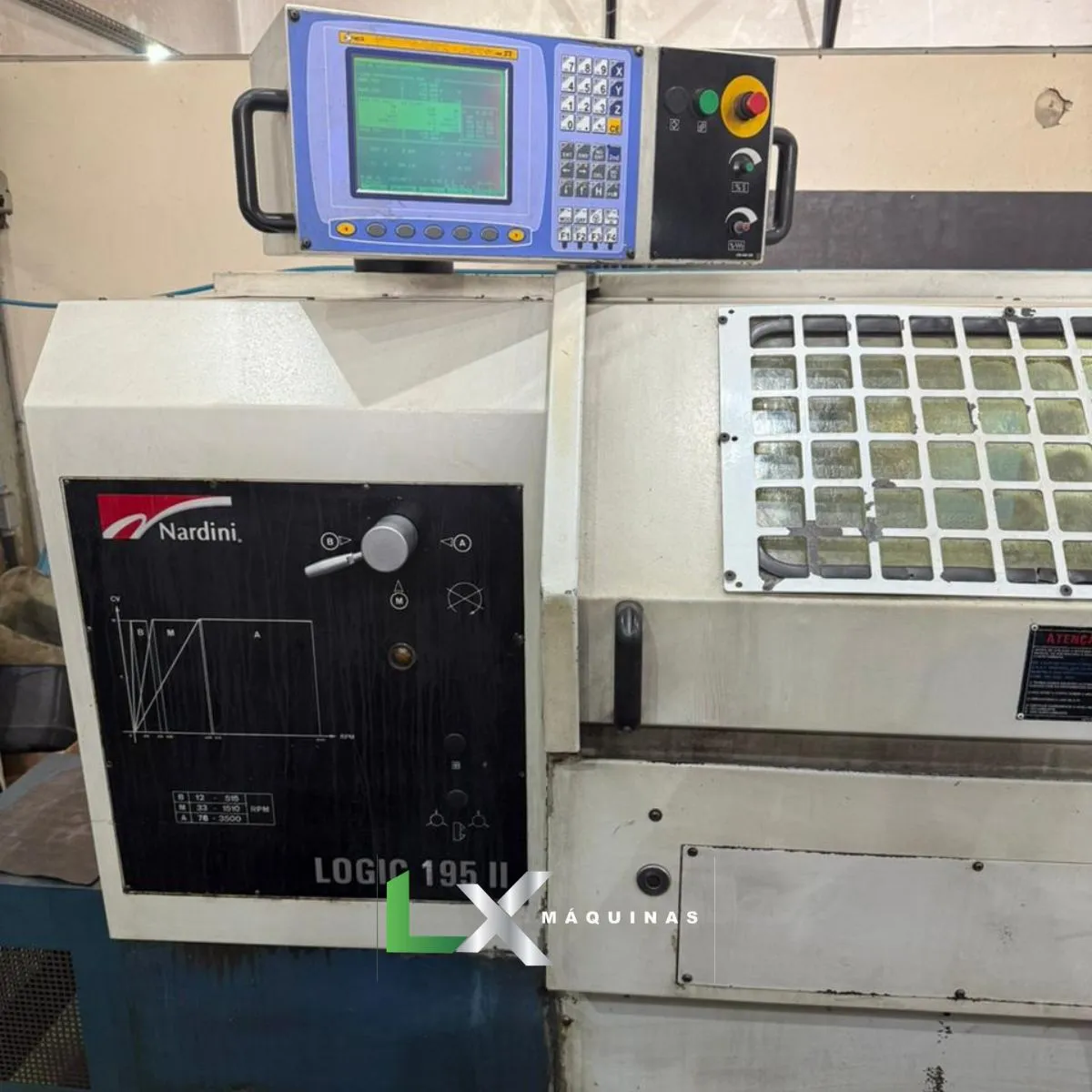

COMANDO CNC: MCS SX 570

DIÂMETRO ADMISSÍVEL SOB O BARRAMENTO: 440 MM

ENTRE PONTAS: 1000 MM

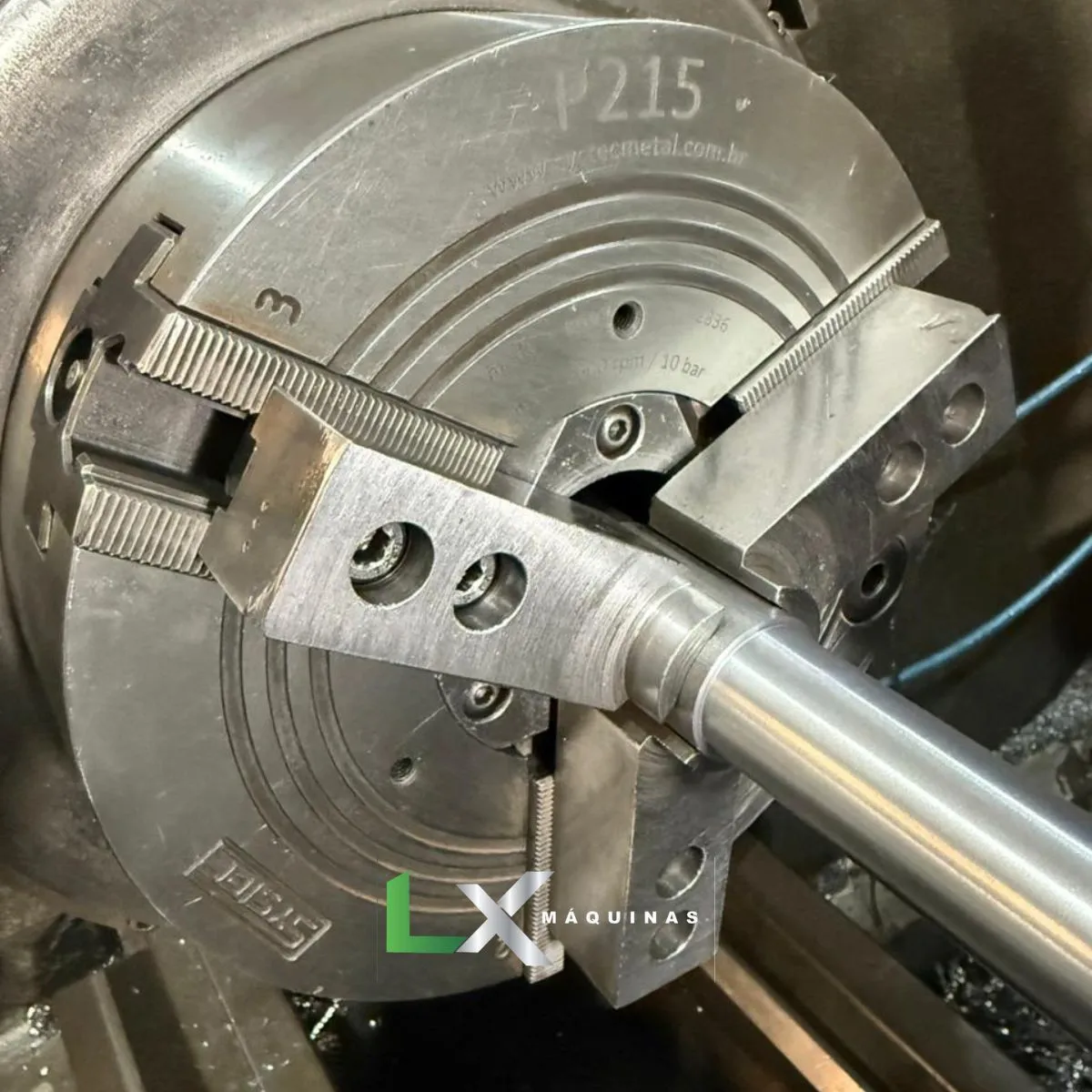

PLACA PNEUMÁTICA NOVA – MODELO SYSTEC P215

PASSAGEM DA PLACA E ÁRVORE: 2″

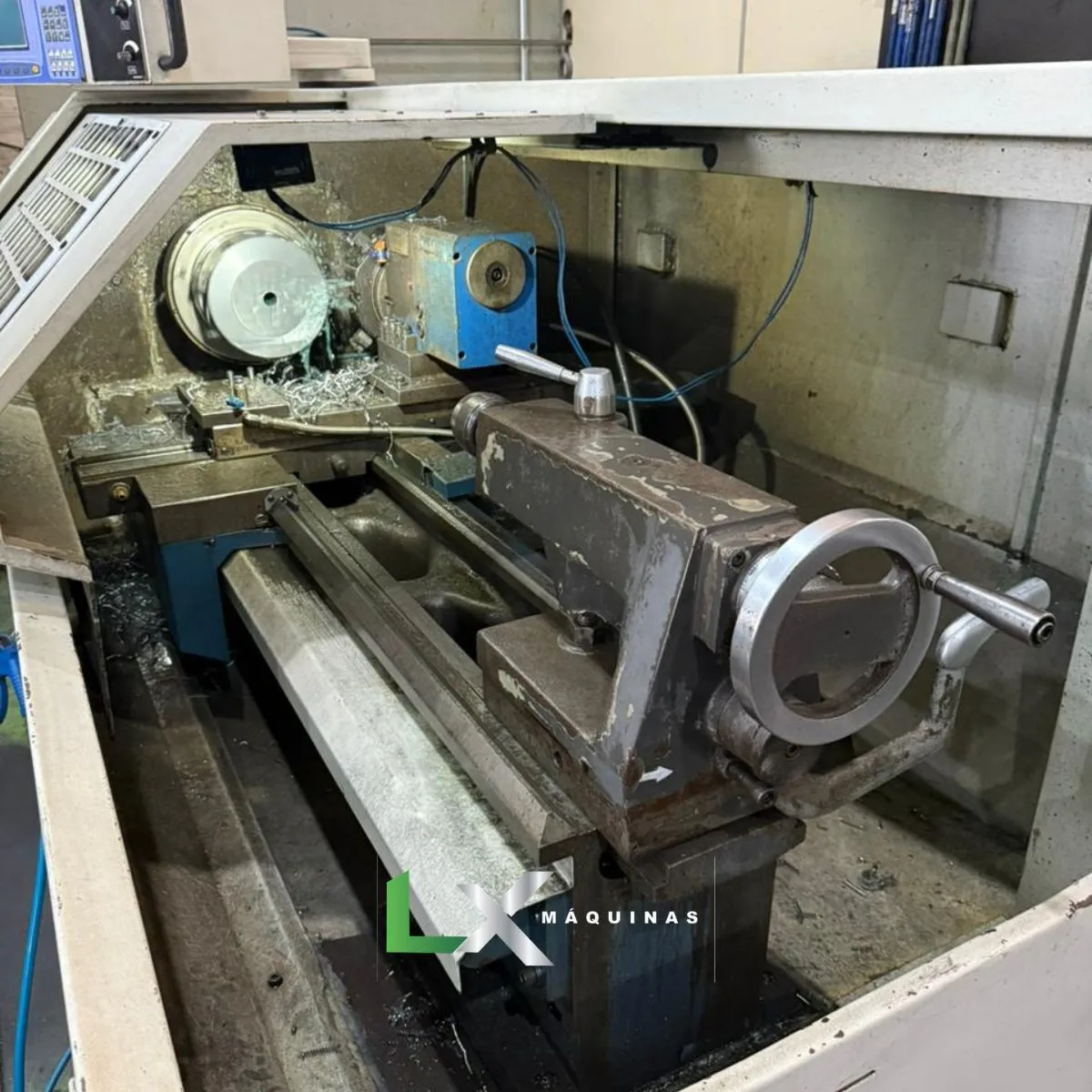

CONTRA PONTO MANUAL

TORRE ELÉTRICA COM 8 POSIÇÕES

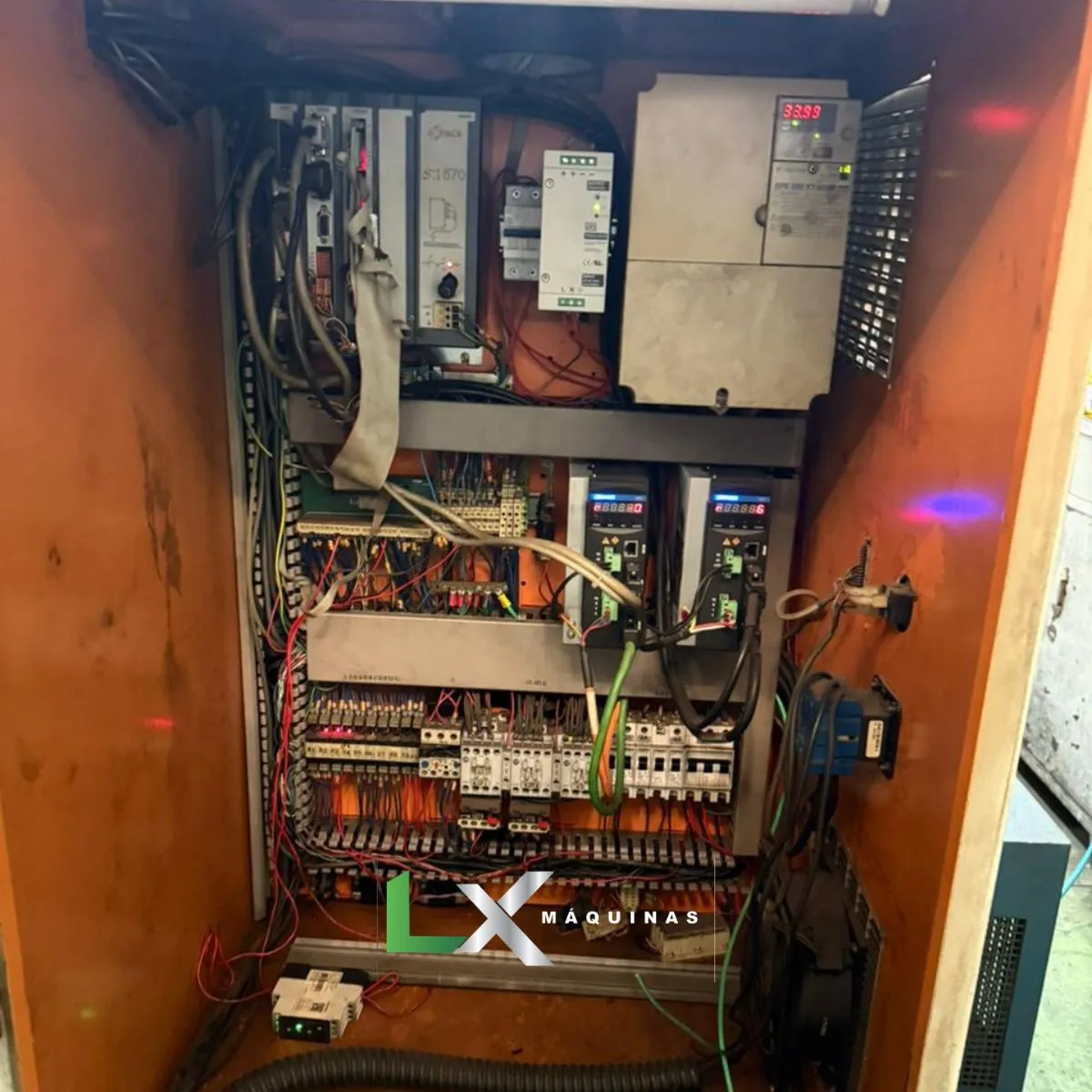

MOTORES E DRIVERS NOVOS DOS EIXOS X E Z

MÁQUINA EM EXCELENTE ESTADO DE CONSERVAÇÃO, EM PLENO FUNCIONAMENTO NA INDÚSTRIA

DISPONÍVEL PARA VISITAS E TESTES

DÚVIDAS FREQUENTES SOBRE O TORNO CNC NARDINI LOGIC 195 II – MCS SX 570

1. Quais são as principais vantagens do comando nacional MCS SX 570 neste torno?

O comando MCS SX 570 destaca-se pelo baixo custo de manutenção preventiva e corretiva se comparado a comandos importados da mesma época. Ele possui interface amigável em português, programação em Código G padrão Fanuc e facilidade para encontrar técnicos especializados e peças de reposição no mercado brasileiro.

2. Qual é a rotação máxima (RPM) do eixo-árvore e o motor principal deste modelo?

O Nardini Logic 195 II opera geralmente com uma rotação máxima de até 3.000 RPM, acionado por um motor principal de corrente alternada (CA) com potência aproximada de 7,5 HP a 10 HP (dependendo da variação exata do lote de fabricação), controlado por inversor de frequência.

3. A placa pneumática Nova Systec P215 limita a passagem de barras?

Sim. Embora o eixo-árvore da máquina possua originalmente uma passagem livre de 52 mm, o cilindro pneumático traseiro e o tubo de trefilado necessários para acionar a placa pneumática reduzem o diâmetro útil interno. Na prática, a passagem real de barras pelo interior do tubo fica limitada a aproximadamente 40 mm a 45 mm.

4. Como funciona o sistema de programação e comunicação de dados do comando MCS SX 570?

A transferência de programas de CAM para o comando é realizada prioritariamente através da porta serial RS-232 utilizando softwares de transmissão de dados (DNC) comuns no mercado. O comando também aceita digitação direta no painel através de ciclos fixos interativos que facilitam programações rápidas no chão de fábrica.

5. Quais cuidados mecânicos específicos a torre elétrica de 8 posições exige?

A torre exige alinhamento geométrico rigoroso e limpeza constante para evitar o travamento do disco de ferramentas por acúmulo de cavacos finos. Além disso, o operador deve respeitar o tempo de indexação e travamento antes de iniciar o corte para não forçar os pinos de acoplamento (tipo Curvic Coupling) e quebrar os fusíveis elétricos do motor da torre.
