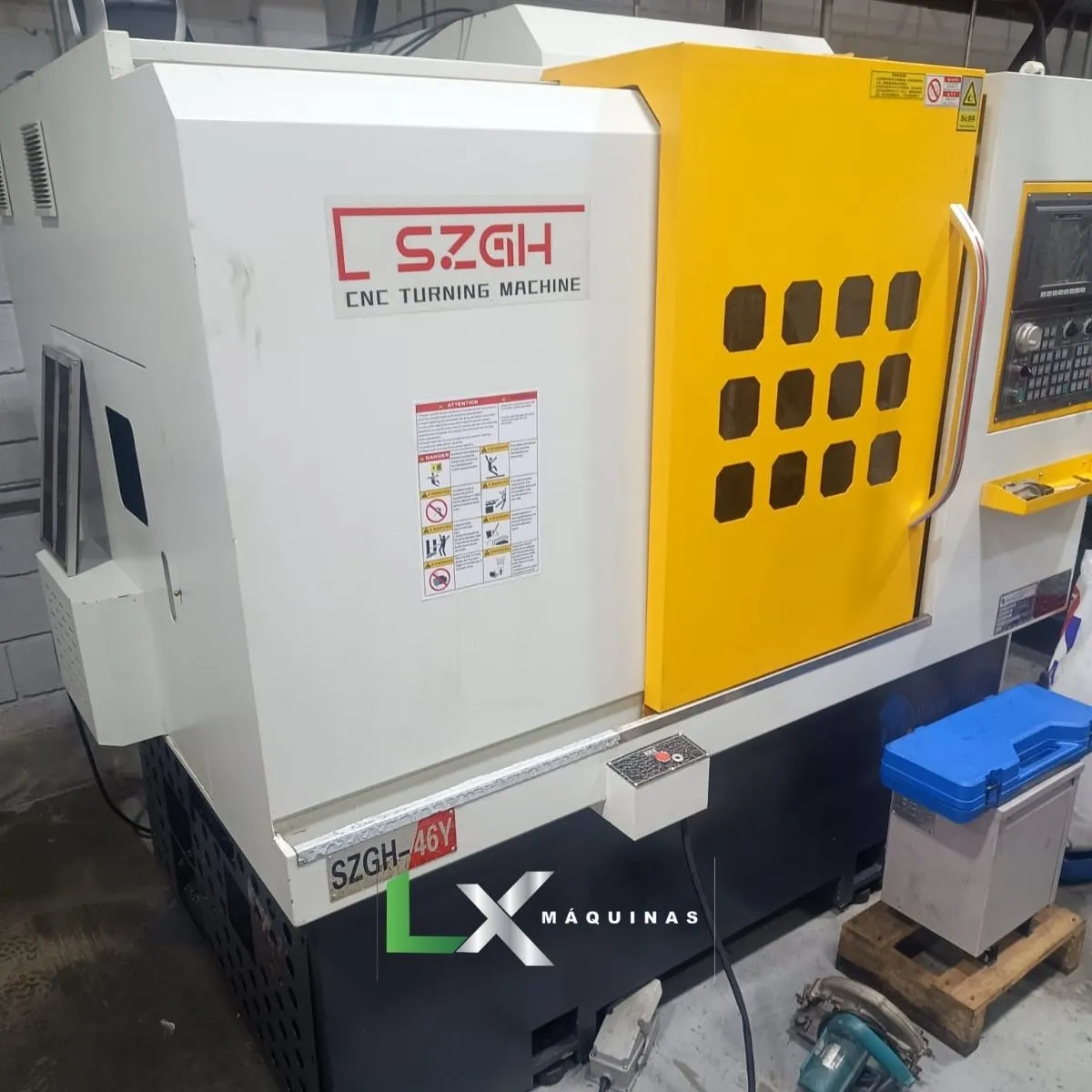

CENTRO DE TORNEAMENTO SZGH-46Y AXIS – MULTI EIXOS COM BARRAMENTO INCLINADO – 300 HORAS DE USO – ANO 2025

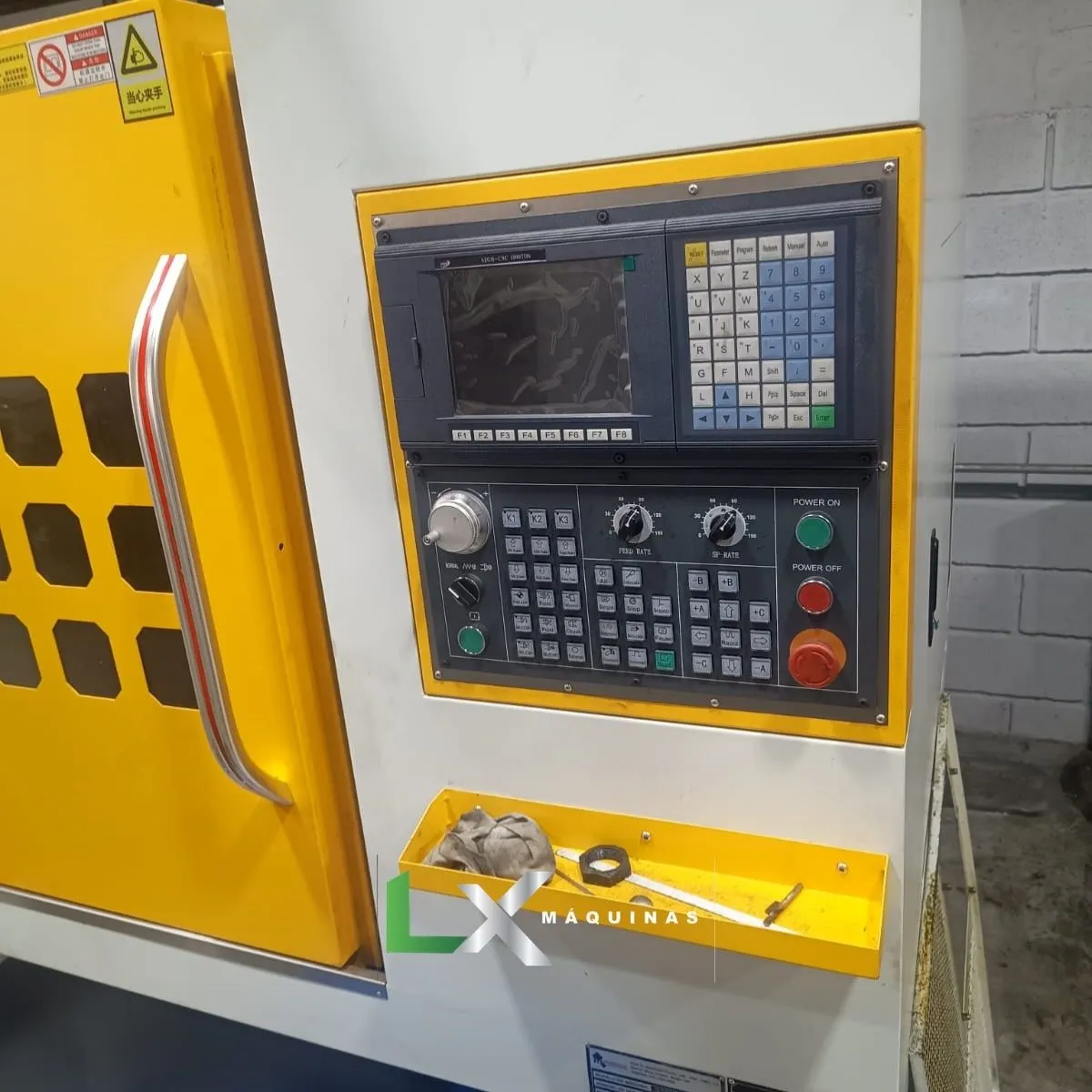

COMANDO CNC: SZGH CNC

ANO DE FABRICAÇÃO: 2025

DIÂMETRO MÁXIMO DA PASSAGEM PARA BARRA: 45 MM

DIÂMETRO MÁXIMO DA PEÇA (TAMANHO DO DISCO): 400 MM

MÁXIMO COMPRIMENTO DA PEÇA DE TRABALHO: 380 MM

DIÂMETRO MÁXIMO TORNEÁVEL: 420 MM

MODO EIXO Y: 4 LADOS +4 CABEÇOTE MOTORIZADO

CURSO EIXO Y: 220 MM

VELOCIDADE MÁXIMA DE EIXO ÁRVORE: 3500 RPM

DIMENSÕES: 2100 X 1500 X 1900 MM

PESO TOTAL: 2800 KG

1) O que significa a configuração “Multi Eixos” e o cabeçote motorizado no modelo SZGH-46Y?

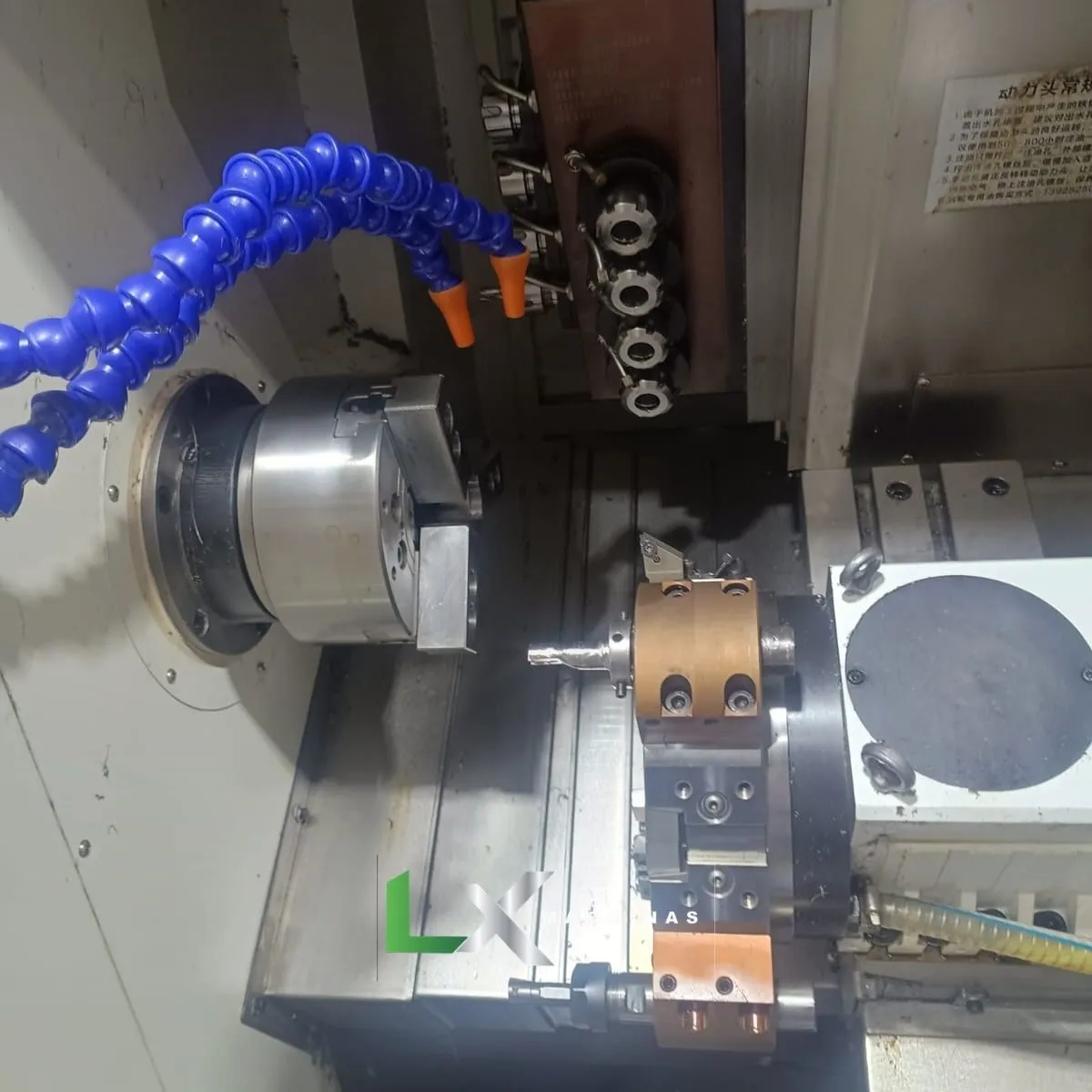

Significa que além de tornear nos eixos X e Z, a máquina possui interpolação simultânea com os eixos Y e C. Ela vem de fábrica com um cabeçote motorizado na configuração 4+4 (4 ferramentas axiais na face final e 4 ferramentas radiais na face lateral) aliado a uma torre servo de 8 estações. Isso permite fazer operações de torneamento, fresamento, furação e rosqueamento rígido em uma única fixação da peça.

2) Qual é a capacidade máxima de passagem de barra e diâmetro de usinagem desse torno?
O SZGH-46Y possui capacidade padrão para passagem de barras de metal de até 45 mm de diâmetro para produção em lote com alimentador automático. Para peças forjadas do tipo aberto com alimentação automatizada de pelotas, a capacidade é de até 60 mm. Se equipado com placa/mandril hidráulico para peças unitárias, ele consegue usinar diâmetros de até 350 mm a 420 mm.

3) Qual é a vantagem prática da estrutura com “Barramento Inclinado” patenteada pela SZGH?
A base com barramento inclinado (Slant Bed) oferece altíssima rigidez contra deformações e alta propriedade antivibração, mantendo a estabilidade mesmo em movimentos rápidos dos eixos e altas velocidades de corte. Na prática, essa inclinação estrutural melhora a precisão dimensional, garante rugosidade de acabamento impecável (suavidade dentro de 1.6) e faz com que os cavacos de metal caiam direto pela gravidade, facilitando a limpeza da área de corte.

4) O que representa a marcação de “300 horas de uso” na condição atual desta máquina?
Representa que a máquina está praticamente nova, em estado de estado de mostruário ou apenas passou pelo período inicial de testes e setup de fábrica. No segmento de usinagem industrial pesada, 300 horas equivalem a menos de dois meses de trabalho em apenas um turno comercial padrão. Isso significa que as guias lineares de precisão de Taiwan, os fusos de esferas e os rolamentos do spindle não possuem qualquer desgaste físico relevante, mantendo o nível original de precisão de fábrica.

5) Quais são os limites de tolerância de precisão e capacidade de remoção de material (corte)?
Graças ao conjunto balanceado do fuso e guias lineares classe H, o equipamento trabalha com uma tolerância de precisão rígida de até ±0,0075 mm (com precisão de controle do sistema de até 0,1 um). Em termos de potência de usinagem, o motor principal servo (geralmente de 5.5 kW a 7.5 kW) suporta uma profundidade de corte lateral única de até 4 mm por passada sem perder estabilidade ou rotação.
