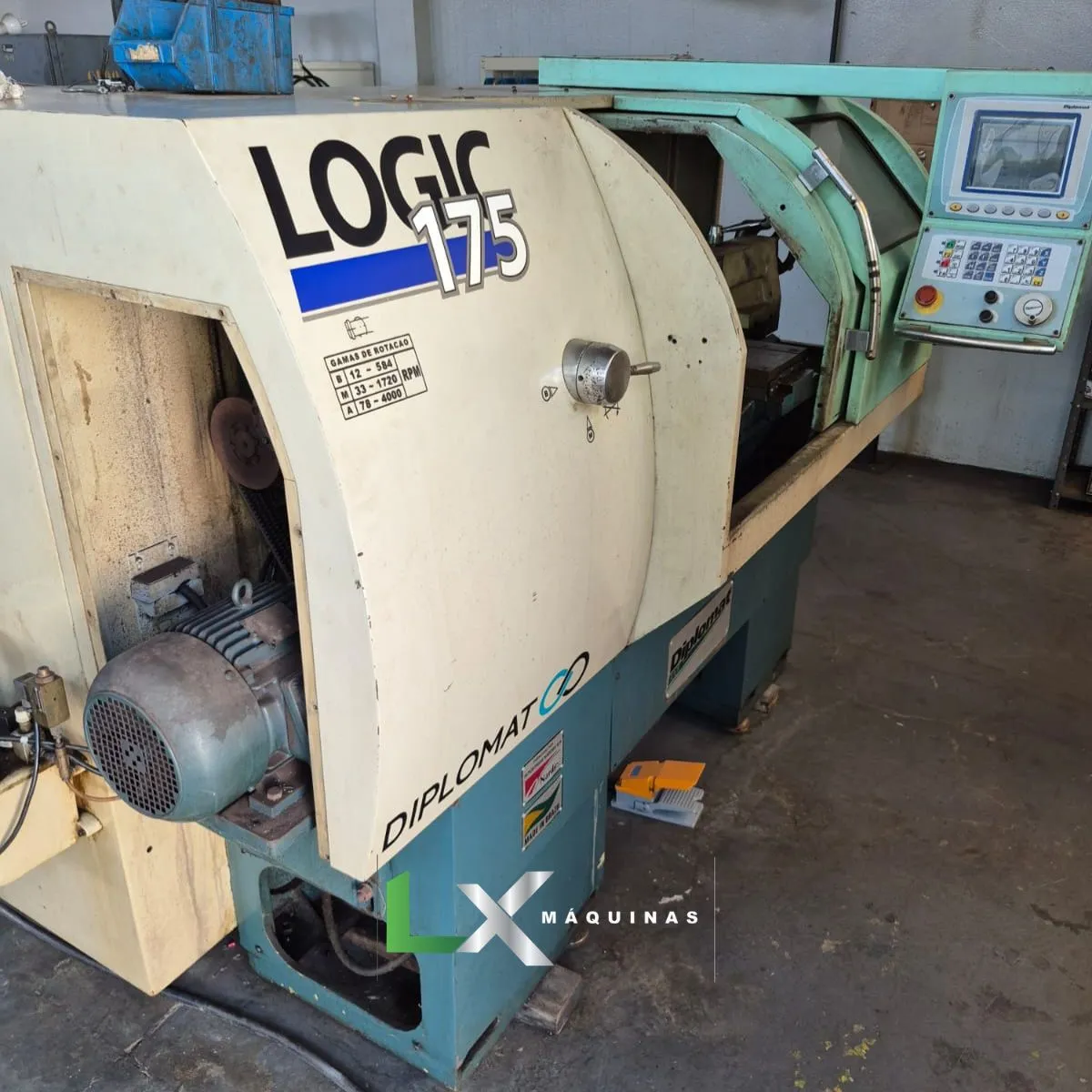

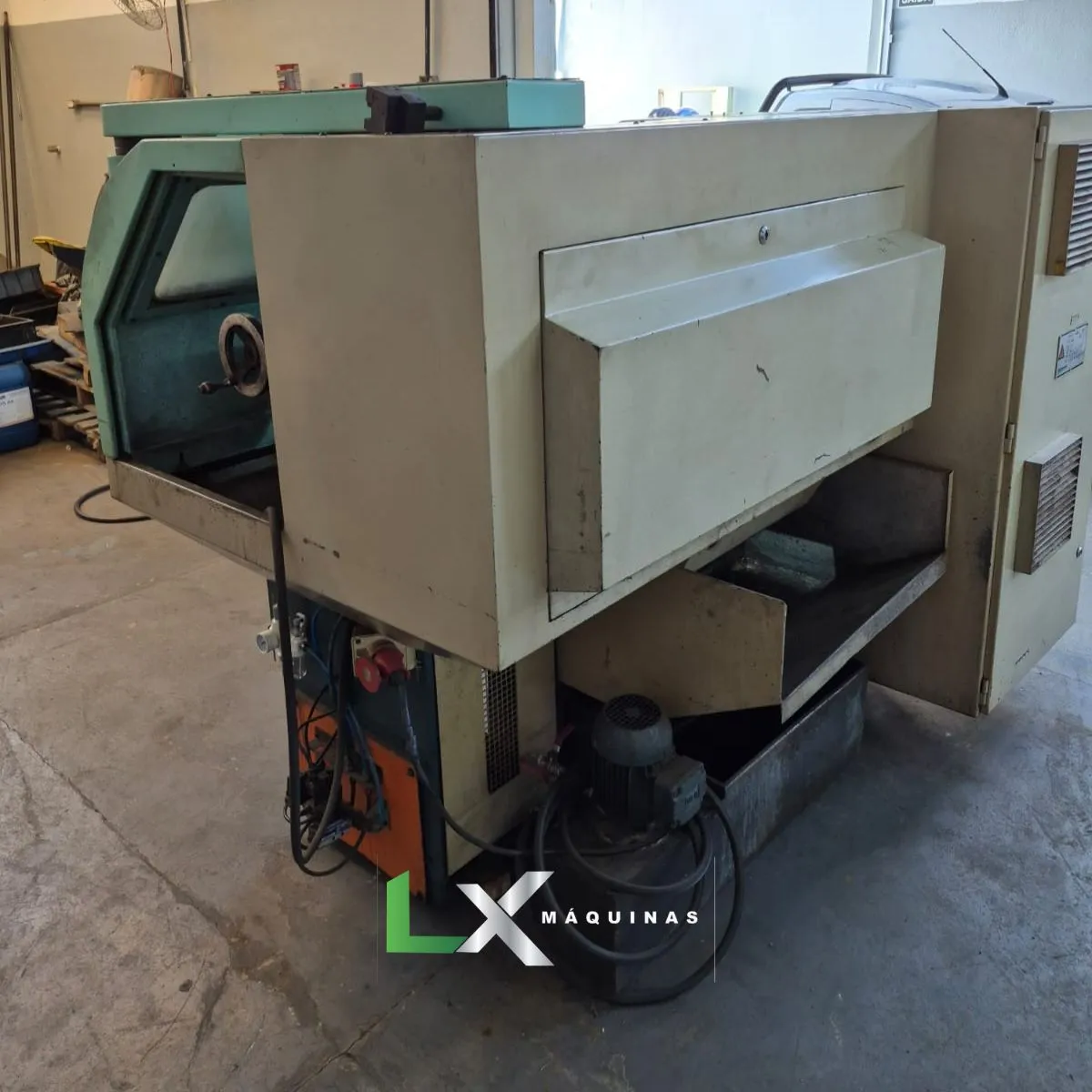

TORNO CNC NARDINI LOGIC 175 – MCS

MARCA: NARDINI

MODELO: LOGIC 175

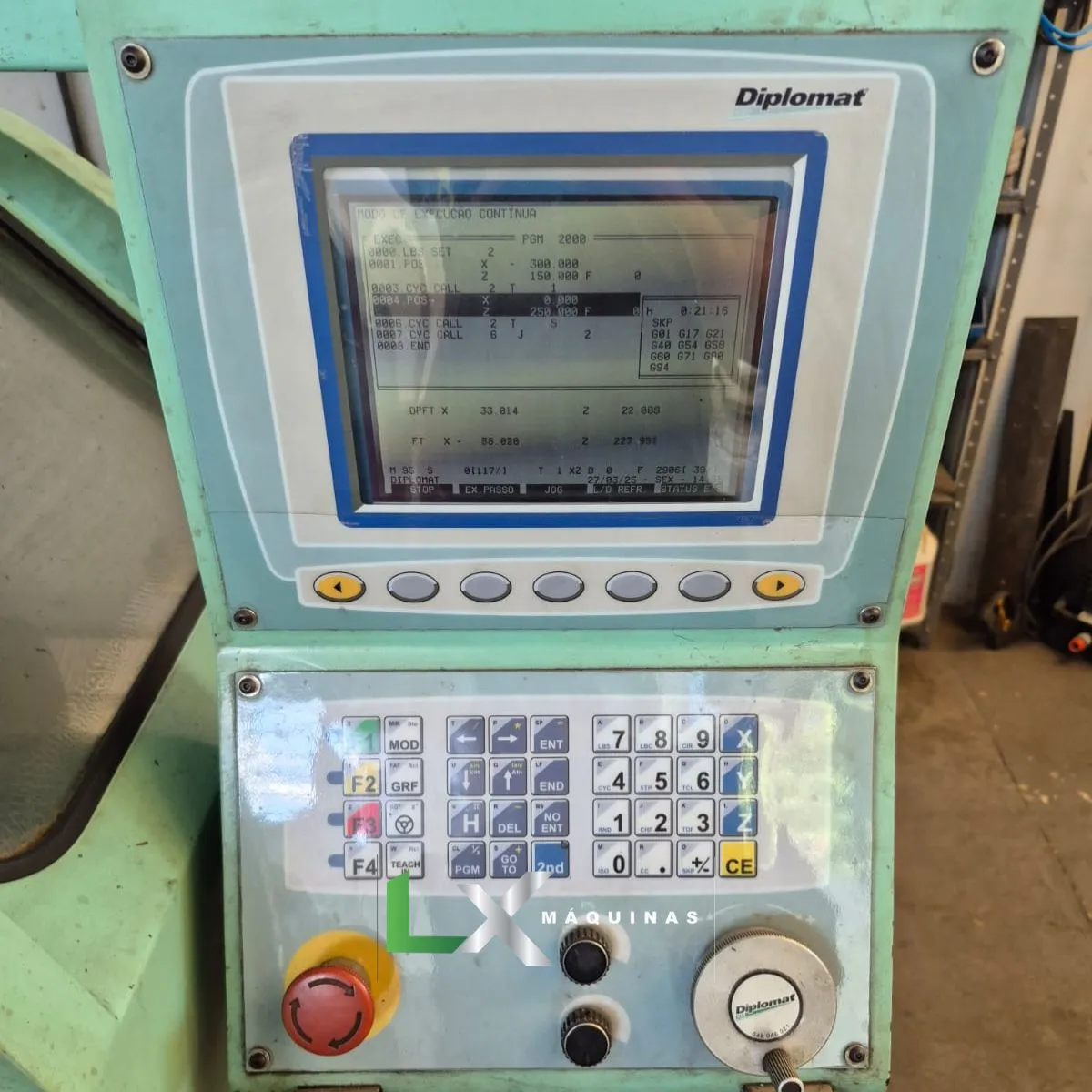

COMANDO CNC: MCS

DIÂMETRO SOBRE BARRAMENTO: 350 MM

ENTRE PONTAS: 490 MM

COMPRIMENTO ÚTIL ENTRE PLACA E CONTRAPONTO: 470 MM

DIÂMETRO SOBRE CARRO TRANSVERSAL: 160 MM

CURSO EIXO X (TRANSVERSAL): 270 MM

LARGURA DO BARRAMENTO: 220 MM

NARIZ DO EIXO-ÁRVORE: A2-5 ASA

PASSAGEM DO EIXO-ÁRVORE: 52 MM

VELOCIDADE DO SPINDLE: ATÉ 4.000 RPM

AVANÇO RÁPIDO X/Z: 10.000 MM/MIN

MOTOR PRINCIPAL: 7,5 CV (5,5 KW)

MOTOR DA BOMBA DE REFRIGERAÇÃO: 0,33 CV (0,24 KW)

PESO APROXIMADO: 1.500 KG

ÁREA OCUPADA: 2.150 X 1.260 MM

TORRE ELÉTRICA PARA FERRAMENTAS

PLACA PNEUMÁTICA DE FIXAÇÃO

LUBRIFICAÇÃO CENTRALIZADA

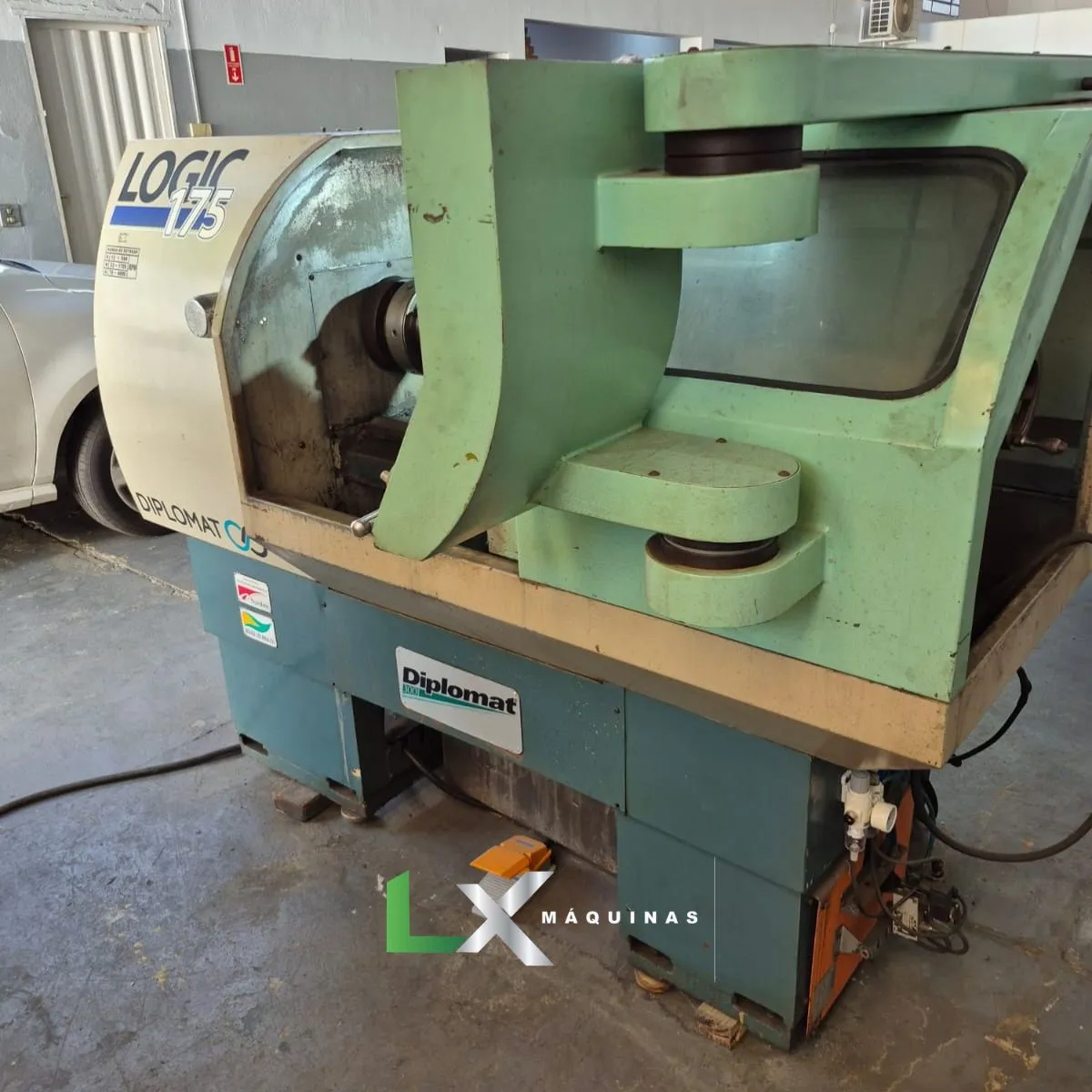

CARENAGEM DE PROTEÇÃO

DÚVIDAS FREQUENTES SOBRE O TORNO CNC NARDINI LOGIC 175 – MCS

1. Quais são as principais capacidades de usinagem do Logic 175?

O modelo Logic 175 possui um diâmetro admissível sobre o barramento de aproximadamente 350 mm (o número 175 representa a altura de pontas, que é metade do diâmetro total). A distância entre pontas padrão costuma ser de 800 mm a 1000 mm, dependendo do ano de fabricação. É uma máquina compacta, ideal para eixos de médio porte, flanges e pequenas buchas.

2. Como funciona a integração entre a mecânica Nardini e o comando MCS?

A Nardini utilizava os comandos nacionais da MCS para oferecer uma máquina de manutenção eletrônica mais acessível no mercado brasileiro. O sistema opera em malha fechada através de servoacionamentos e motores de passo ou servomotores nos eixos X e Z. O comando MCS conta com ciclos prontos de usinagem e aceita programação em Código G, além de possuir uma interface conversacional simples para operadores habituados a tornos convencionais.

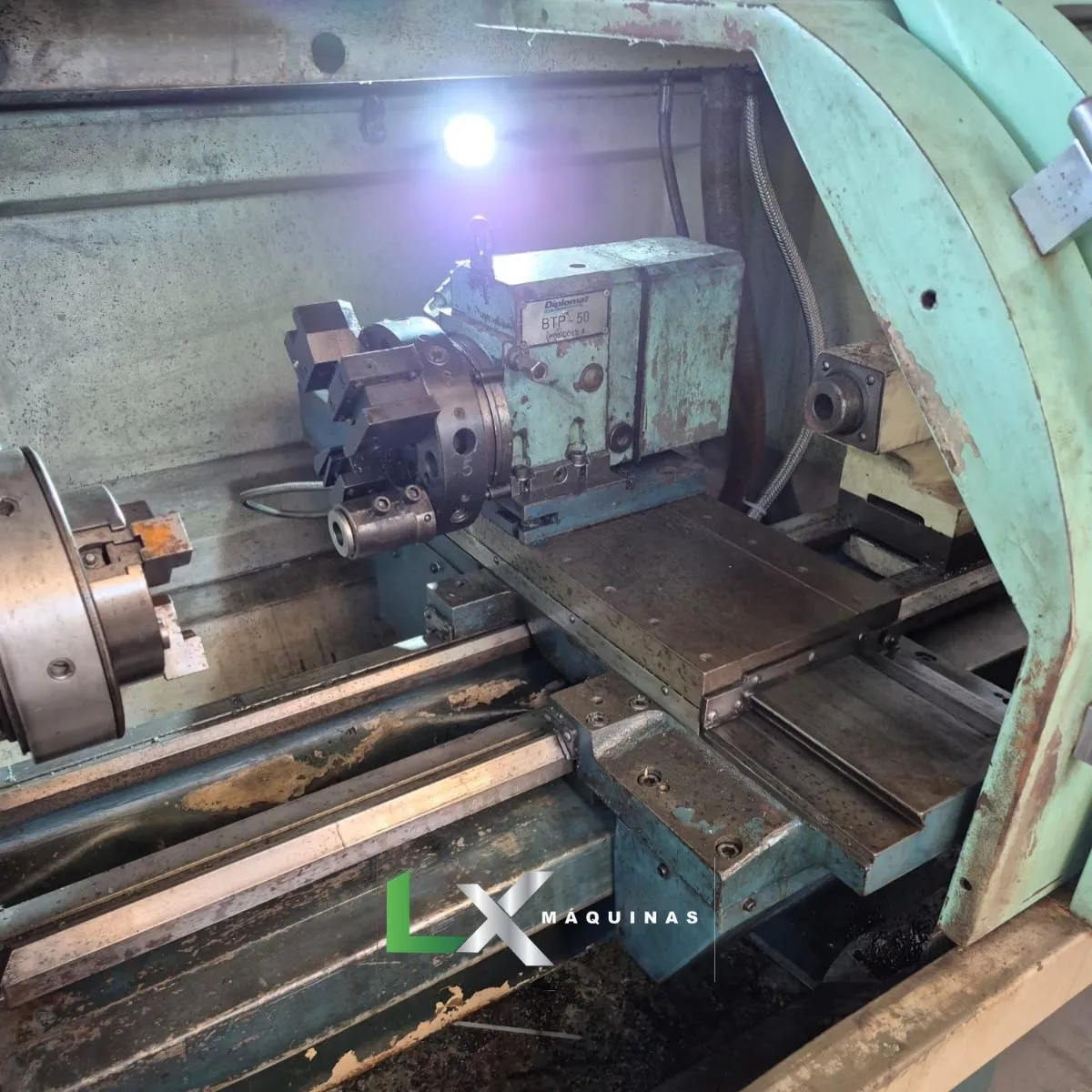

3. Qual o tipo de torre porta-ferramentas este modelo utiliza?

A configuração mais comum no Logic 175 é a torre elétrica automática de 4 ou 8 posições (frequentemente da marca Baruffaldi ou similar nacional). A torre de 8 posições permite otimizar o tempo de setup por aceitar mais ferramentas fixas, enquanto a de 4 posições é mais robusta para passes pesados. O acionamento e a indexação da posição correta são controlados diretamente pelo programa do comando MCS via códigos M.

4. Quais são os problemas eletrônicos mais comuns em modelos reformados ou usados?

Por ser uma eletrônica mais antiga, os pontos críticos são a perda de parâmetros na memória do CNC devido ao descarregamento da bateria interna da CPU e falhas de comunicação nos servoacionamentos (drivers) dos eixos. Durante a reforma, é essencial verificar se a fiação (cabeamento estruturado) foi substituída, se as réguas ópticas ou encoders estão limpos e se a tela do monitor (CRT original ou atualização para LCD) está operando sem distorções.

5. Como deve ser feita a lubrificação dos eixos e do barramento?

Diferente dos modelos convencionais, o Logic 175 CNC possui um sistema de lubrificação automática centralizada com reservatório e bomba temporizada própria. Esse sistema injeta uma quantidade controlada de óleo específico para guias (geralmente ISO VG 68) nos fusos de esferas recirculantes e nos prismas do barramento a cada intervalo de tempo de movimentação dos eixos. É vital monitorar o nível desse reservatório, pois a falta de óleo queima os eixos e trava os alarmes do comando MCS.
