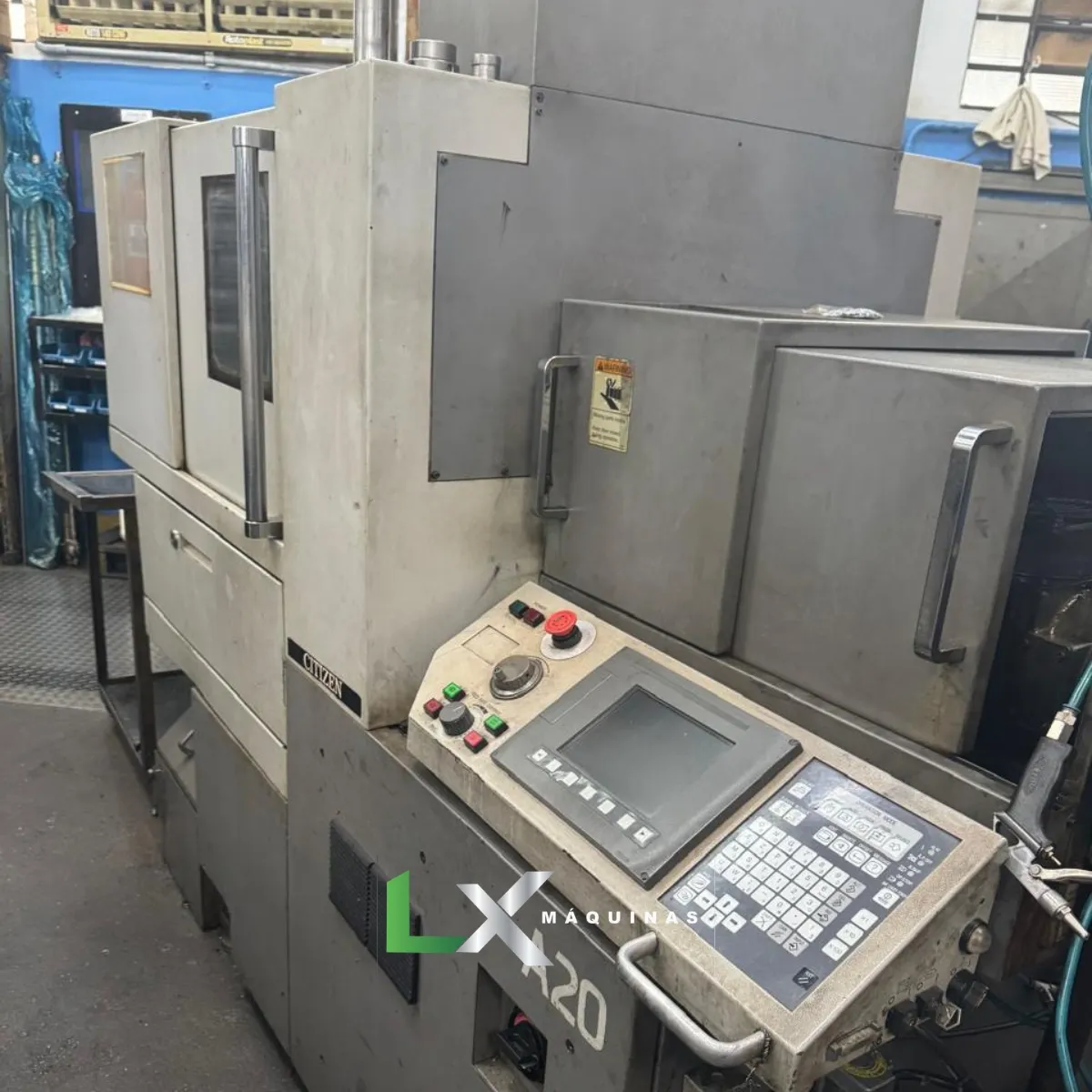

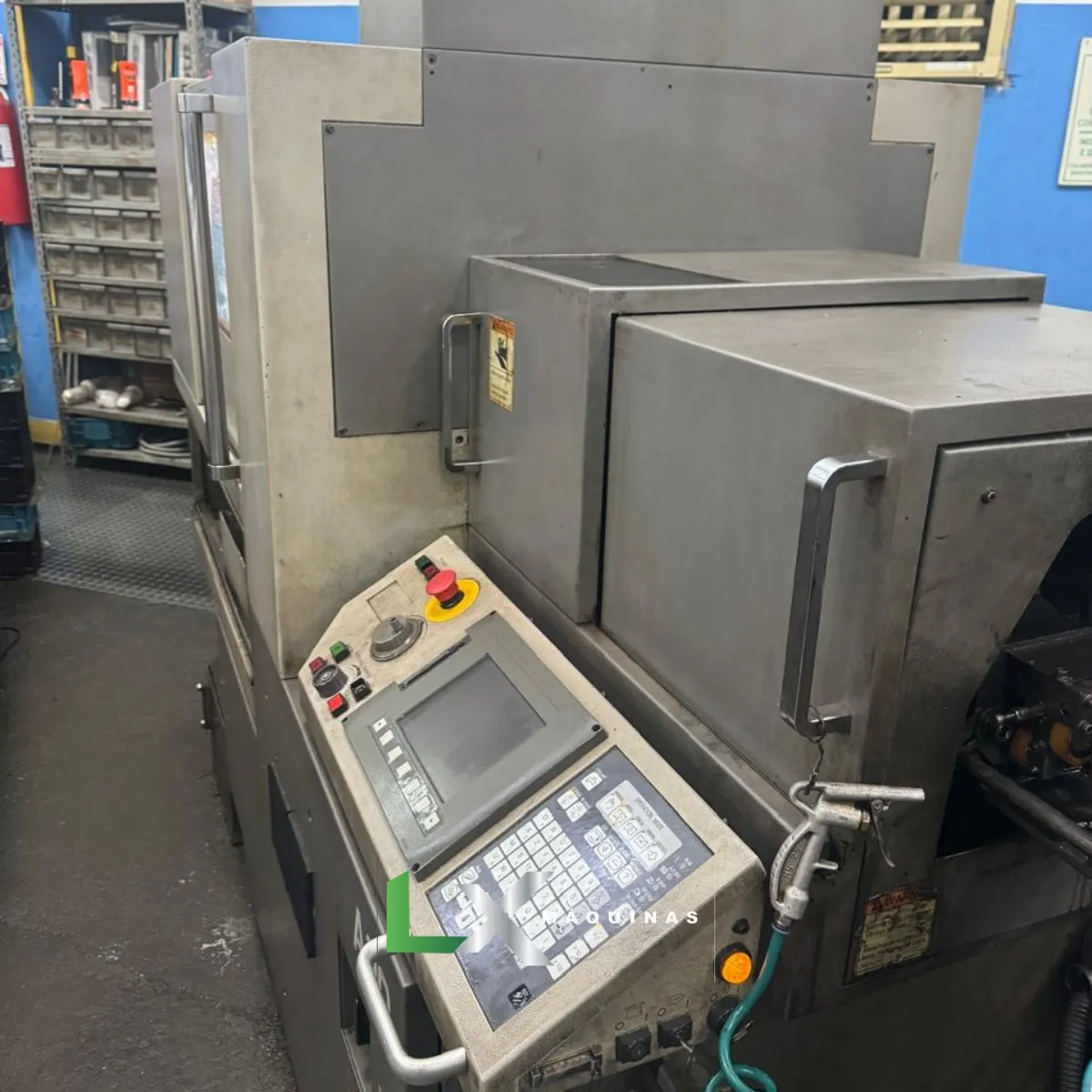

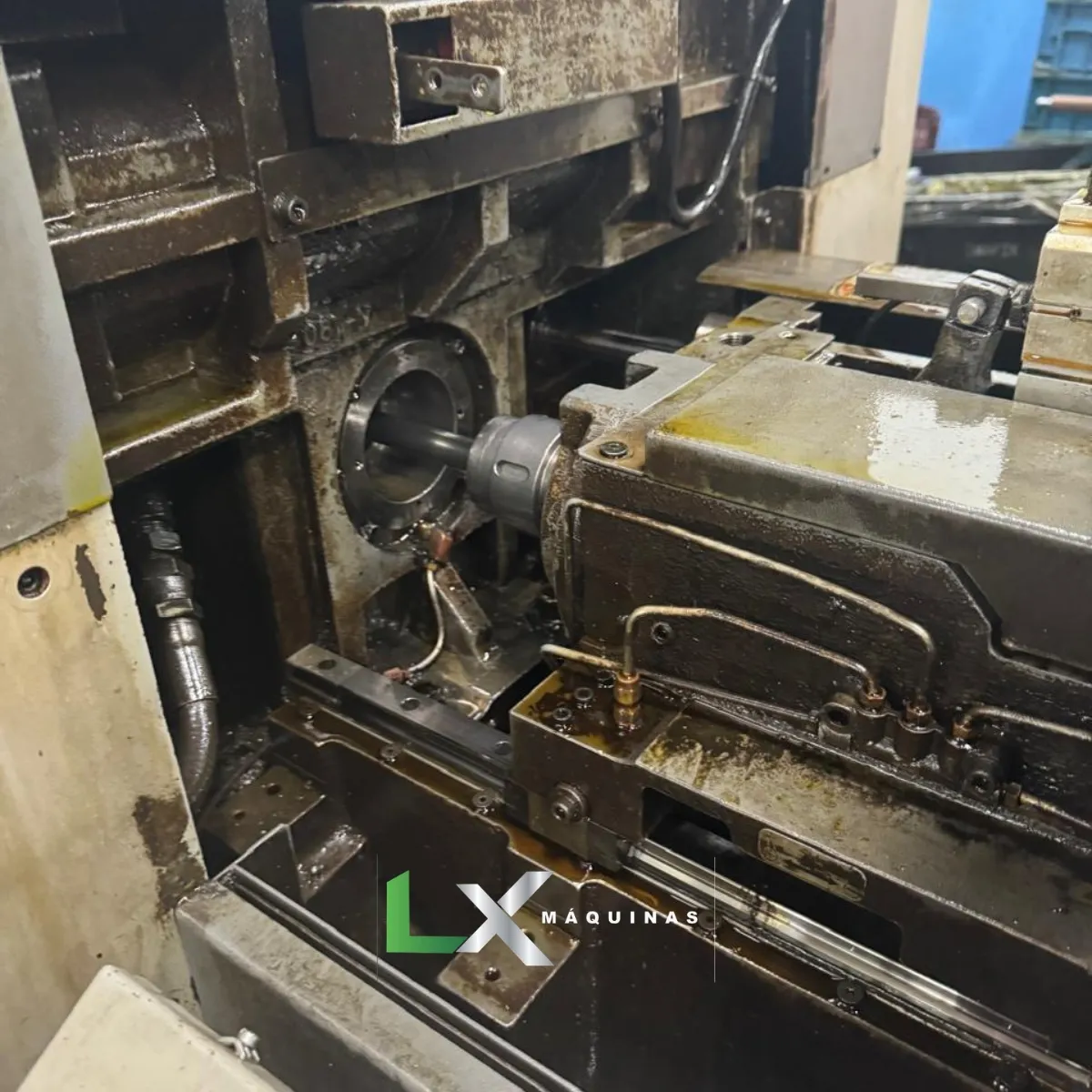

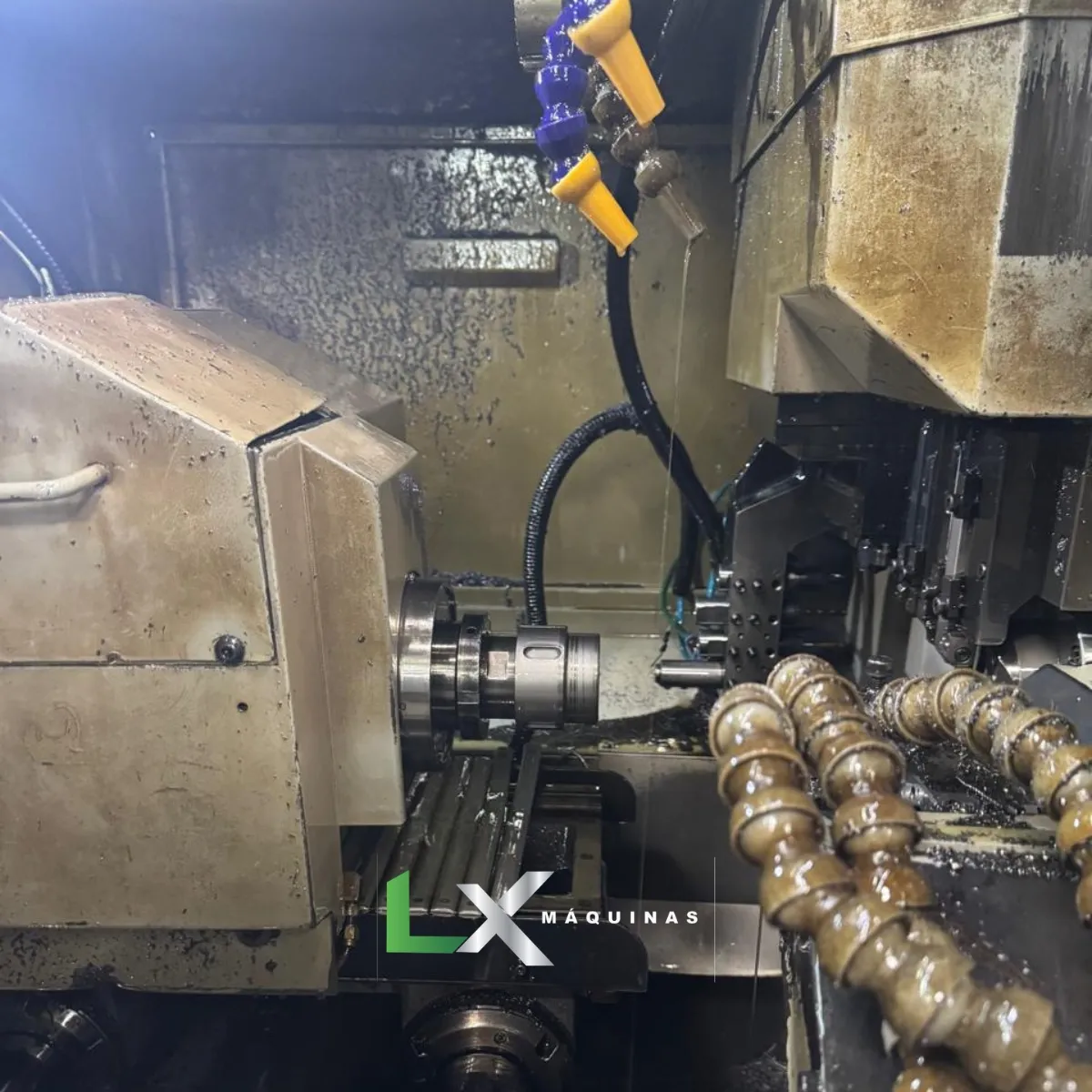

TORNO CNC CABEÇOTE MOVEL A20 VII – ANO 2008

• MARCA CITIZEN
• MODELO A20 VII
• ANO 2008

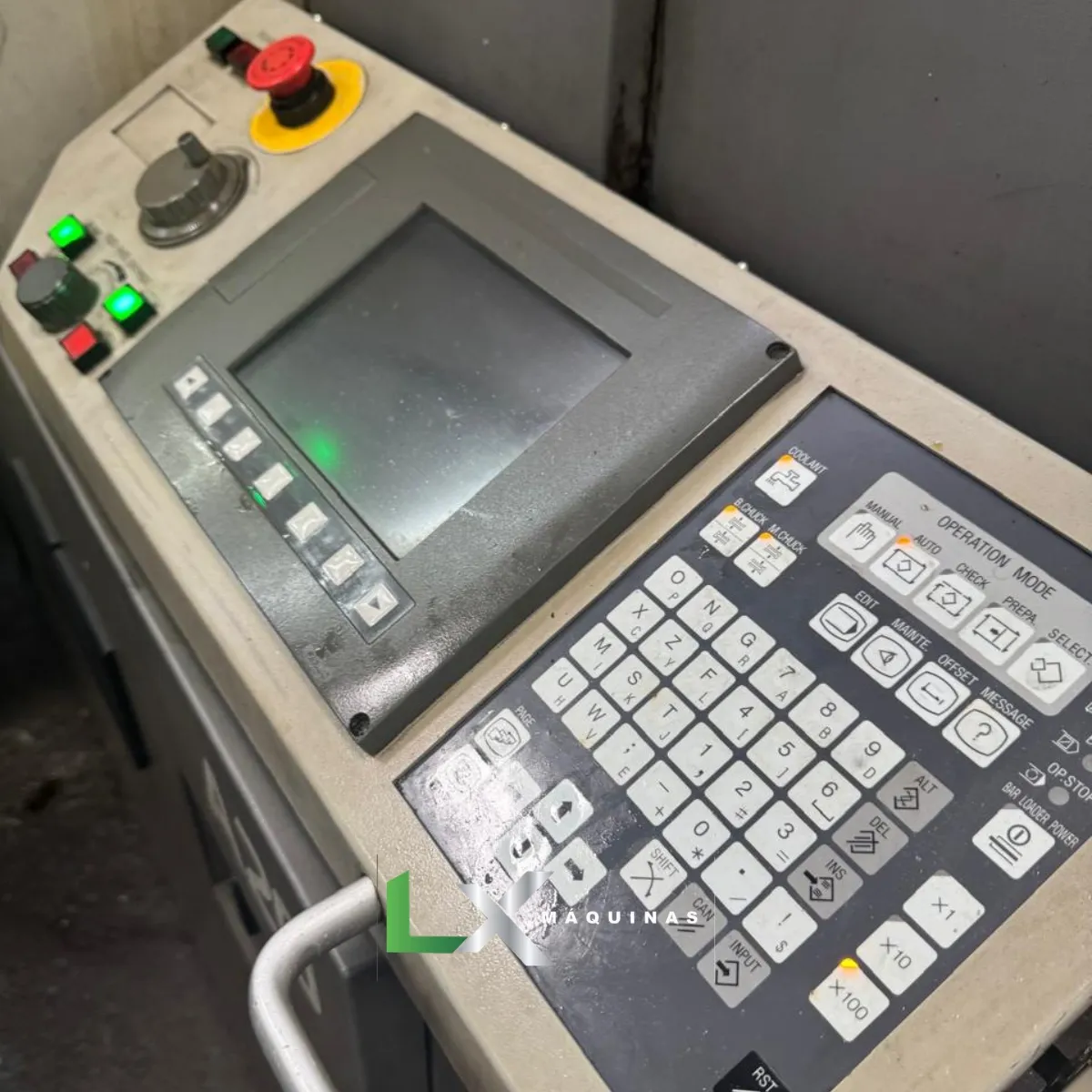

• COMANDO CINCOM FANUC 32I
• 5 EIXOS (X1, Z1, Y1, X2, Z2) COM GUIA LINEAR

  X1 = 18MIN , DEMAIS EIXOS 32 M/MIN

• 2 EIXOS INDEXADOS CONTROLADOS ( C1 E C2)

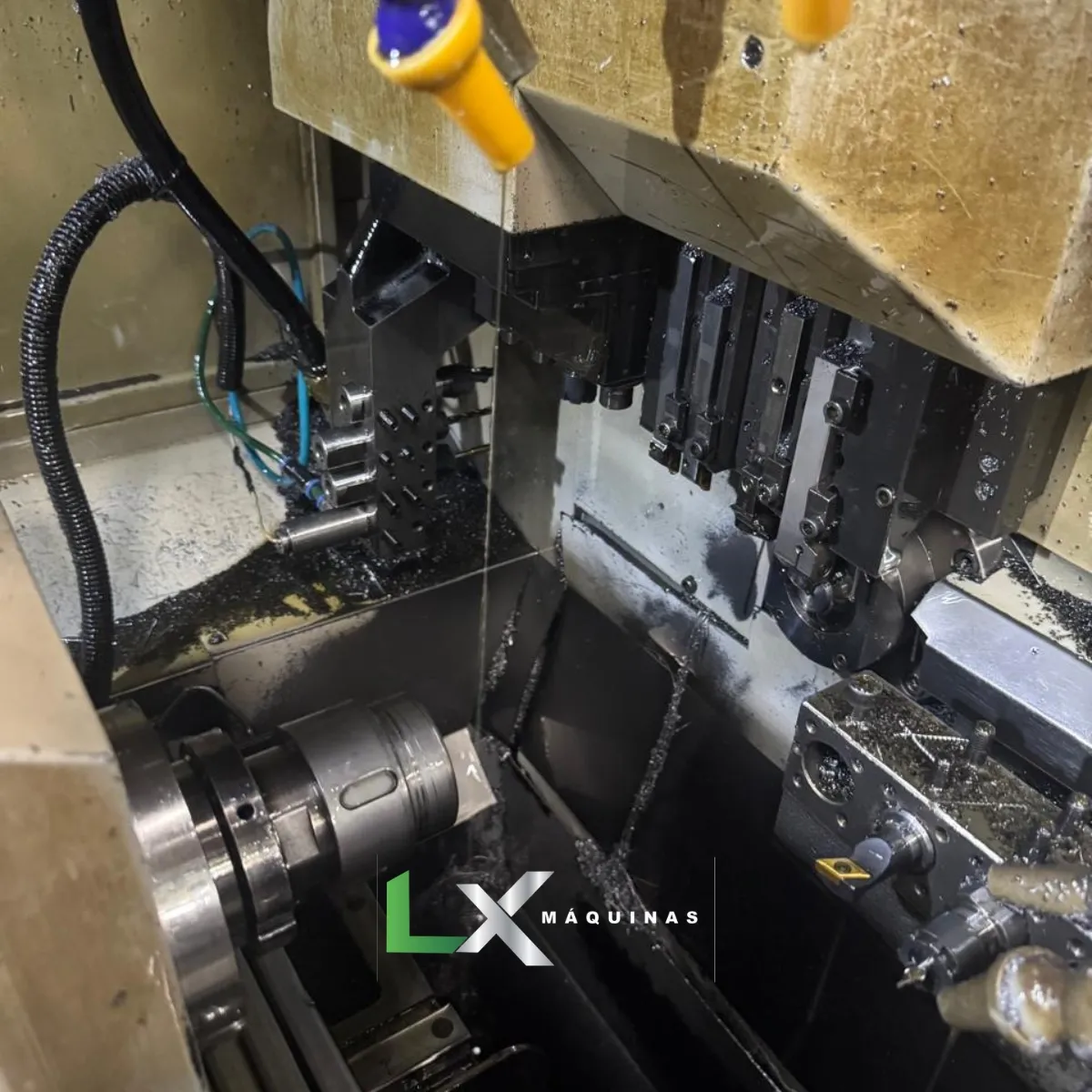

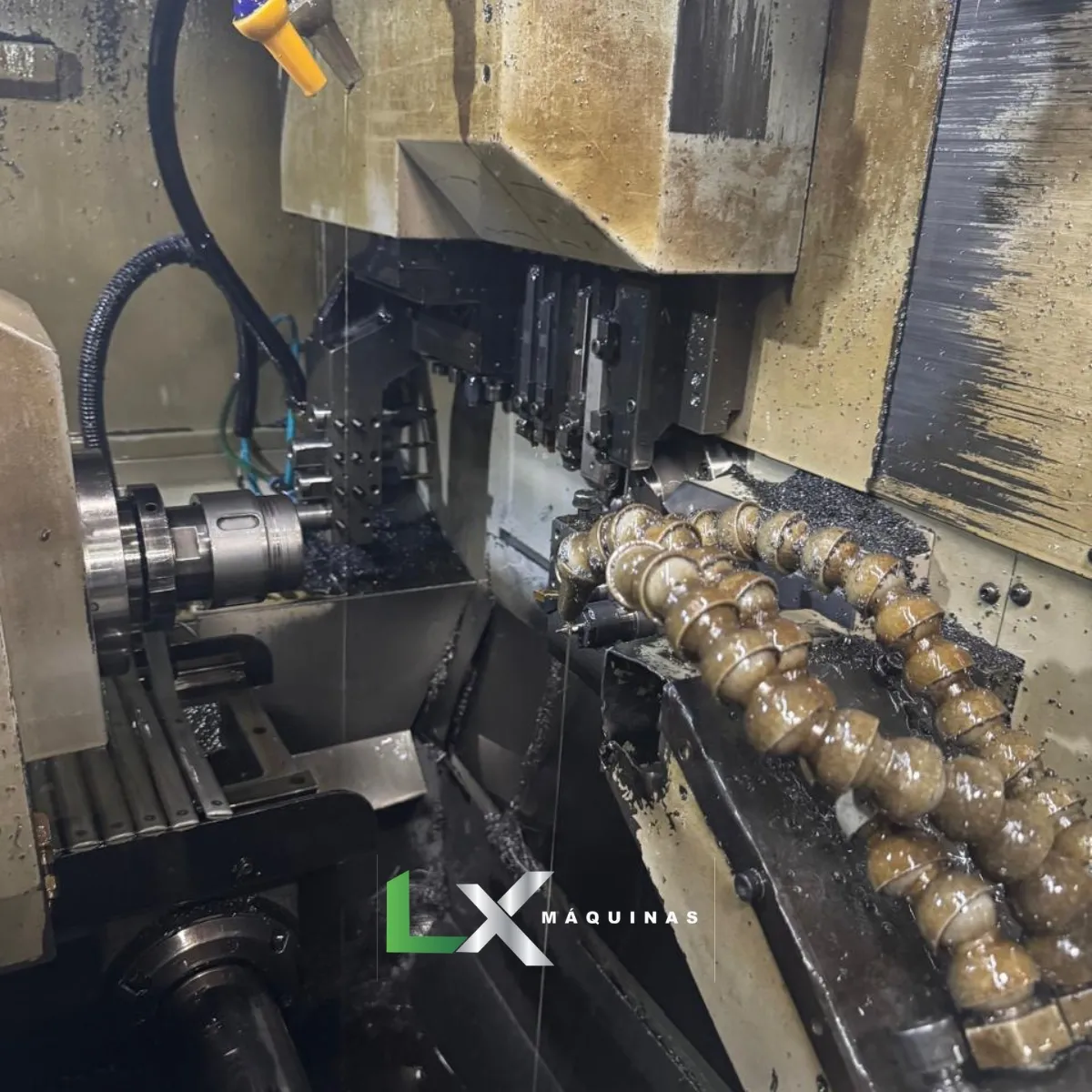

• ATÉ 17 FERRAMENTAS COMPOSTAS POR :
• FUSO PRINCIPAL
• TORNEAR NA GANG 6
• ACIONADAS RADIAIS 3 ( ER 16)
• ESTÁTICAS PARA FURAÇÃO FRONTAL 4
• FUSO TRASEIRO
• PORTA BROCAS 1 (25,4mm) (ER 16)
• GANG QUADRADO DE 12 MM
• COM BUCHA GUIA ROTATIVA
• PASSAGEM ATÉ Ø20 MM
• 3 FERRAMENTAS ACIONADAS PARA USINAGEM TRANSVERSAL , NO FUSO PRINCIPAL ( MÁXIMO 6000 RPM,POTENCIA DE 0,75 KW )
• FUSO SECUNDÁRIO 8000 RPM , POTENCIA DE 1.1/1.5 KW
• SISTEMA DE EXTRAÇÃO DE PEÇAS LONGAS
• PINÇAS TF25 , BUCHA GUIA TD25NS

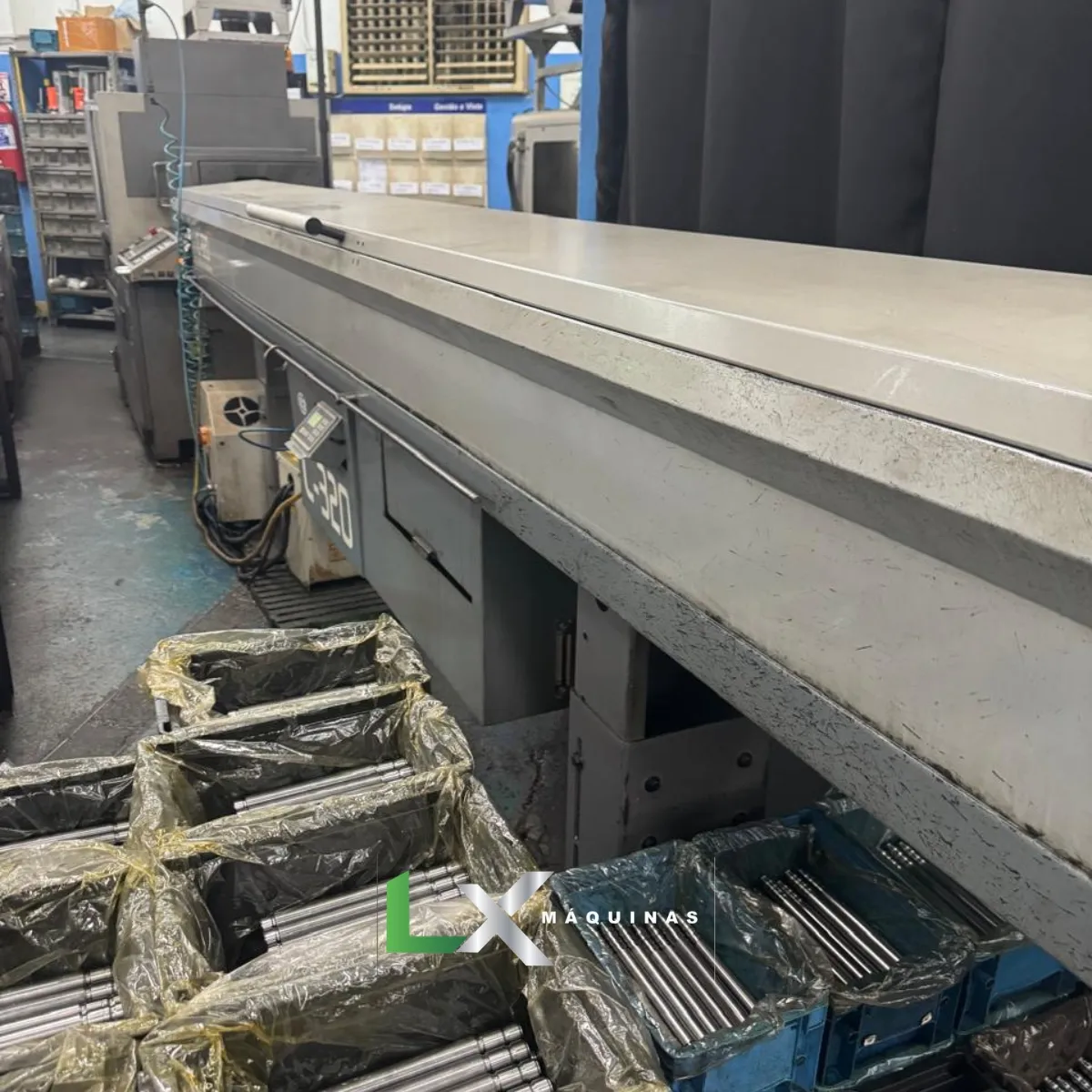

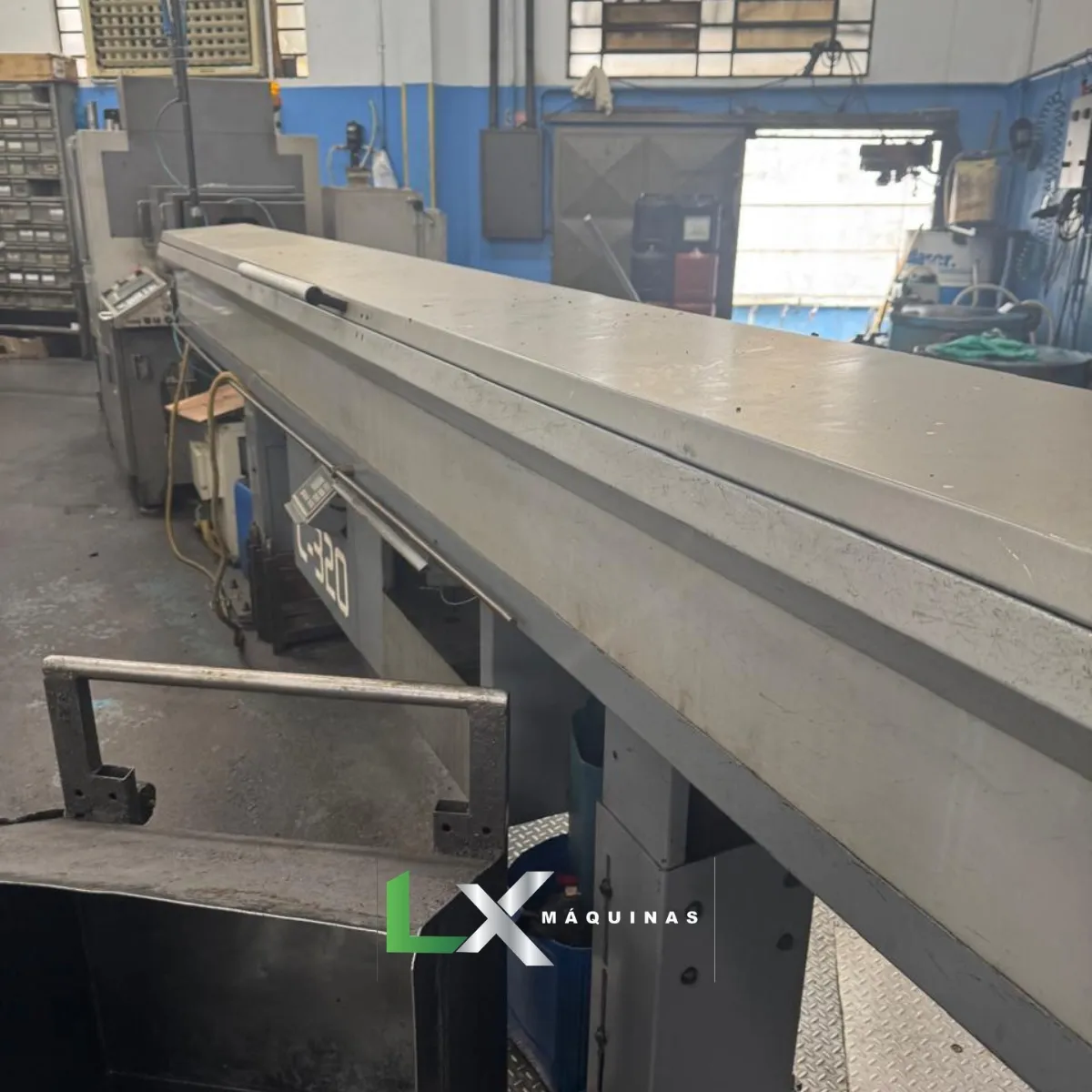

• ALIMENTAR DE BARRAS AUTOMÁTICO EDGE C320 , COM CANAL DE GUIA Ø20 MM

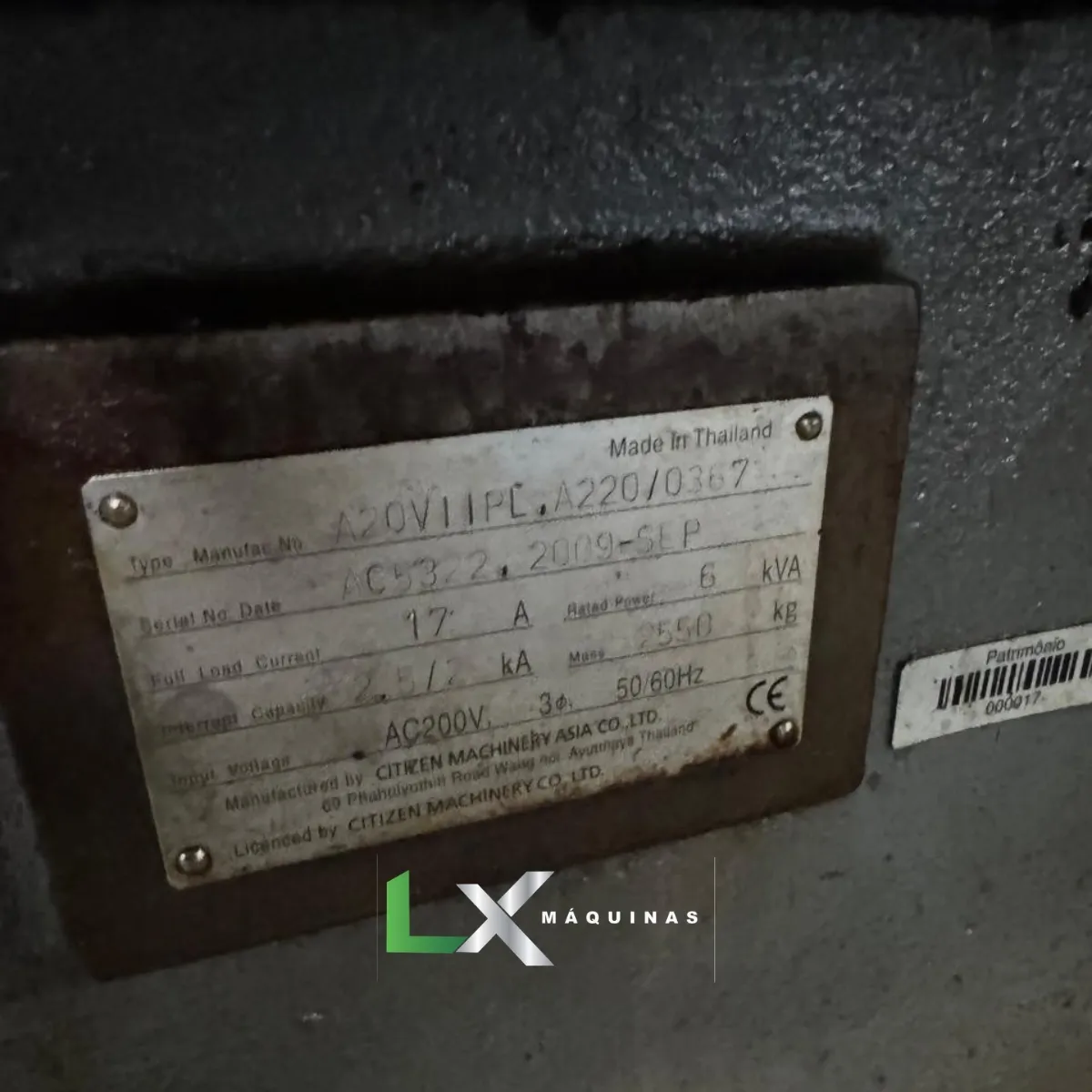

• PESO 2250 KGS

DÚVIDAS FREQUENTES – TORNO CNC CABEÇOTE MOVEL A20 VII – ANO 2008

Que tipo de máquina é essa?

O Citizen A20 VII é um:

• torno CNC automático tipo suíço
• cabeçote móvel (Swiss Type)

Projetado para:

• produção seriada
• peças pequenas de alta precisão
• usinagem contínua com alimentador de barras.

Qual comando CNC equipa essa máquina?

Normalmente utiliza:

• FANUC

  ou

• CINCOM/FANUC integrado

Sistema muito conhecido por:

• alta confiabilidade
• precisão extrema
• excelente estabilidade em micro usinagem.

Qual a capacidade máxima de barra?

A capacidade padrão é:

• até 20 mm de diâmetro

Algumas versões especiais possuem:

• configuração opcional até 25 mm.

Qual o comprimento máximo de usinagem?

O comprimento normalmente fica próximo de:

• 165 a 200 mm

Dependendo do uso:

• com ou sem bucha guia.
