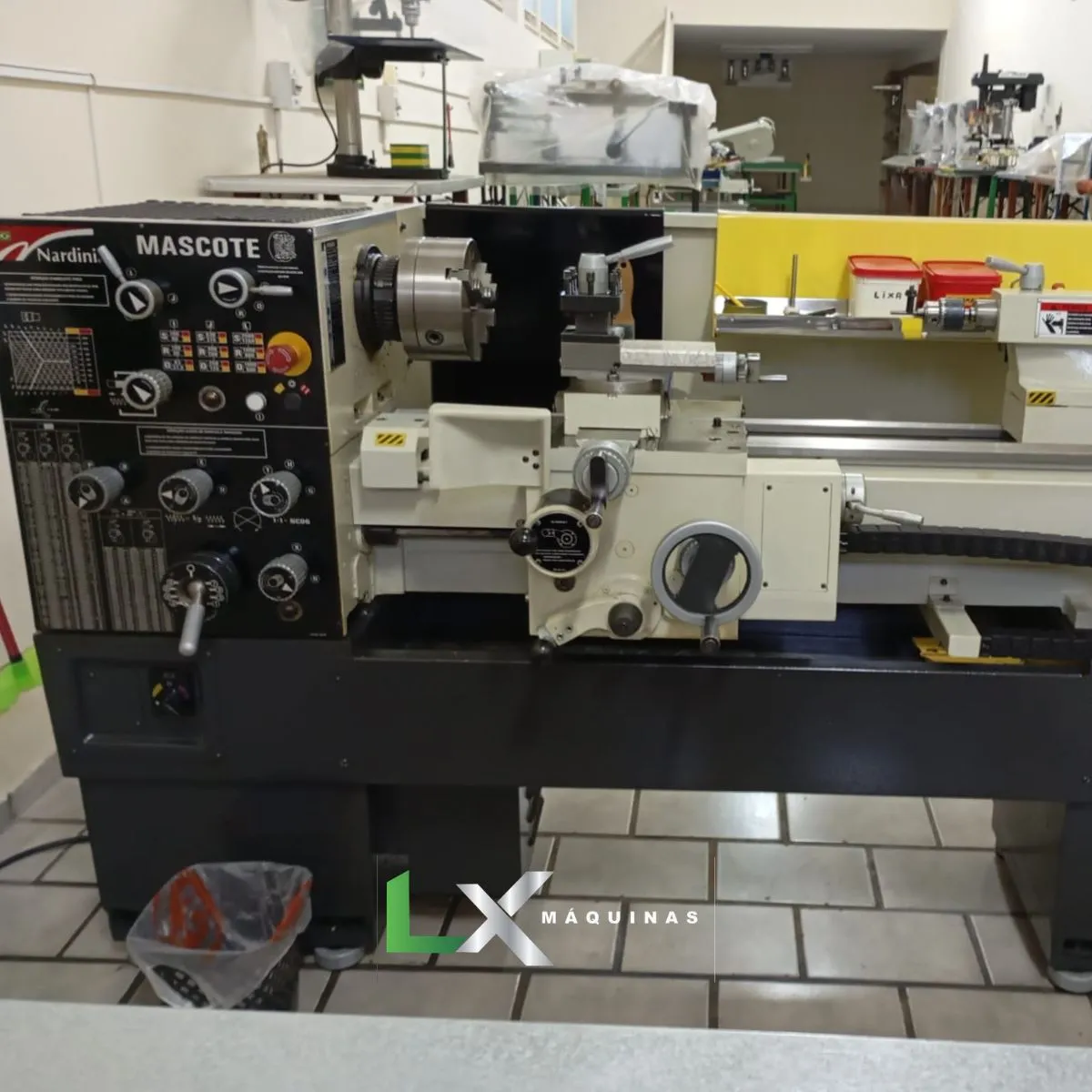

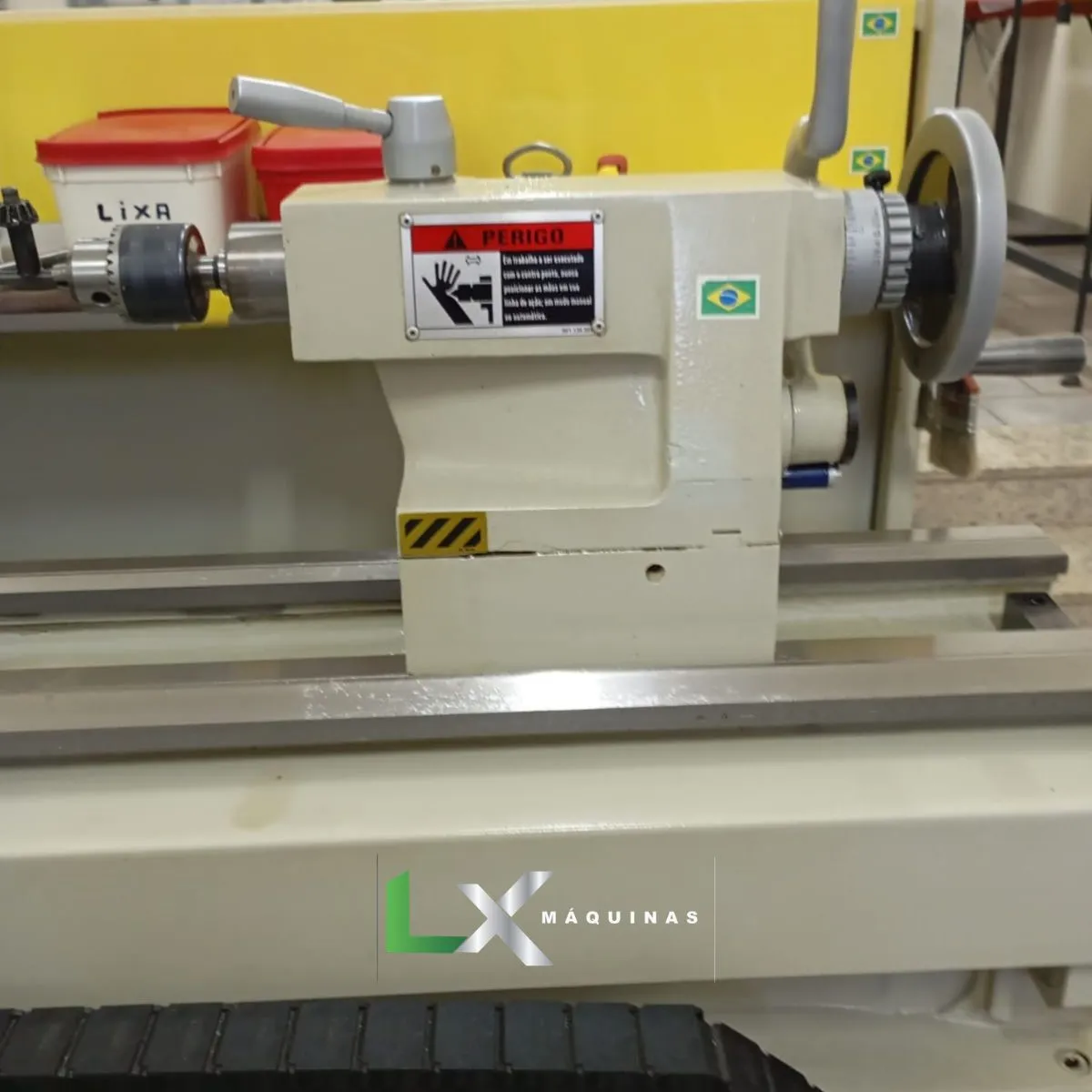

TORNO MECÂNICO NARDINI MS205 – 410 X 1000 MM – ANO 2018

MARCA: NARDINI

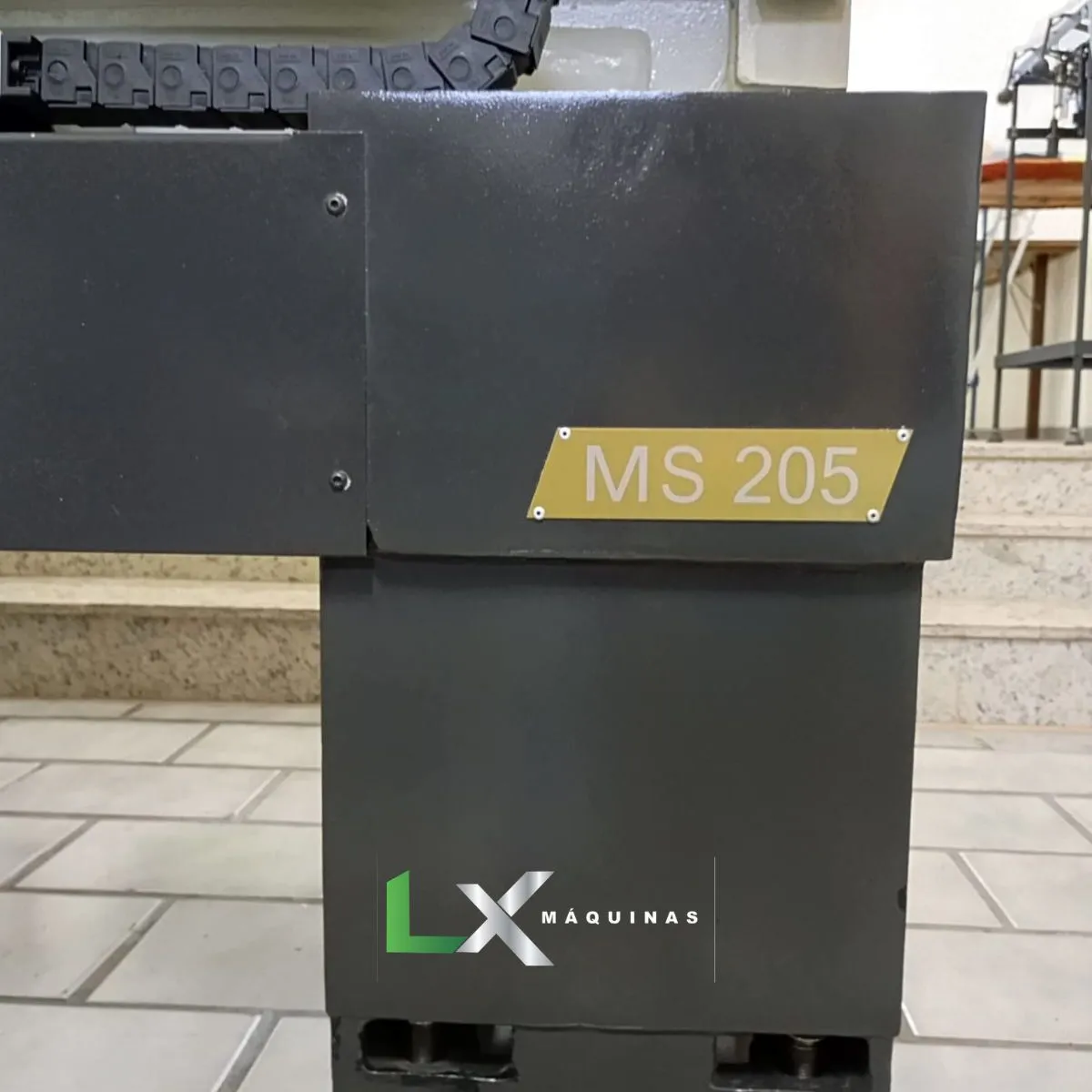

MODELO: MS 205

ANO DE FABRICAÇÃO: 2018

DISTÂNCIA ENTRE PONTAS: 1000 MM

DIÂMETRO SOB O BARRAMENTO: 410 MM

DIÂMETRO SOB O CARRO TRANSVERSAL: 225 MM

ALTURA DE PONTAS: 205 MM

PASSAGEM NO EIXO ÁRVORE: 46 MM

NÚMERO TOTAL DE ROSCAS: 192

POTÊNCIA DO MOTOR PRINCIPAL: 6,3/4HP

ACESSÓRIOS:

-BARRAMENTO COM GUIAS TEMPERADAS E RETIFICADAS;

-ENGRENAGENS CONSTRUÍDAS EM AÇO ESPECIAL, TEMPERADAS E RETIFICADAS;

-ÁRVORE CONSTRUÍDO EM AÇO ESPECIAL, TEMPERADO E RETIFICADO E APOIADO EM ROLAMENTOS DE PRECISÃO;

-AMPLO NÚMERO DE ROSCAS E AVANÇOS SEM NECESSIDADE DE TROCA DE ENGRENAGENS

-CONSTRUÇÃO CONFORME NORMA ABNT 9436.

DÚVIDAS FREQUENTES SOBRE O TORNO MECÂNICO NARDINI MS205 X 1000 MM – ANO 2018:

1. Qual é a capacidade de passagem de barra no eixo árvore?

O furo da árvore do MS 205 tem 46 mm de diâmetro. Isso permite trabalhar com barras de até aproximadamente 1.3/4 polegadas por dentro do cabeçote.

2. Quais as dimensões máximas de peça que ele suporta?

-Comprimento: Até 1000 mm entre pontas.

-Diâmetro sobre o barramento: 410 mm.

-Diâmetro sobre o carro transversal: 260 mm.

3. Ele faz roscas métricas e em polegadas sem trocar engrenagens?

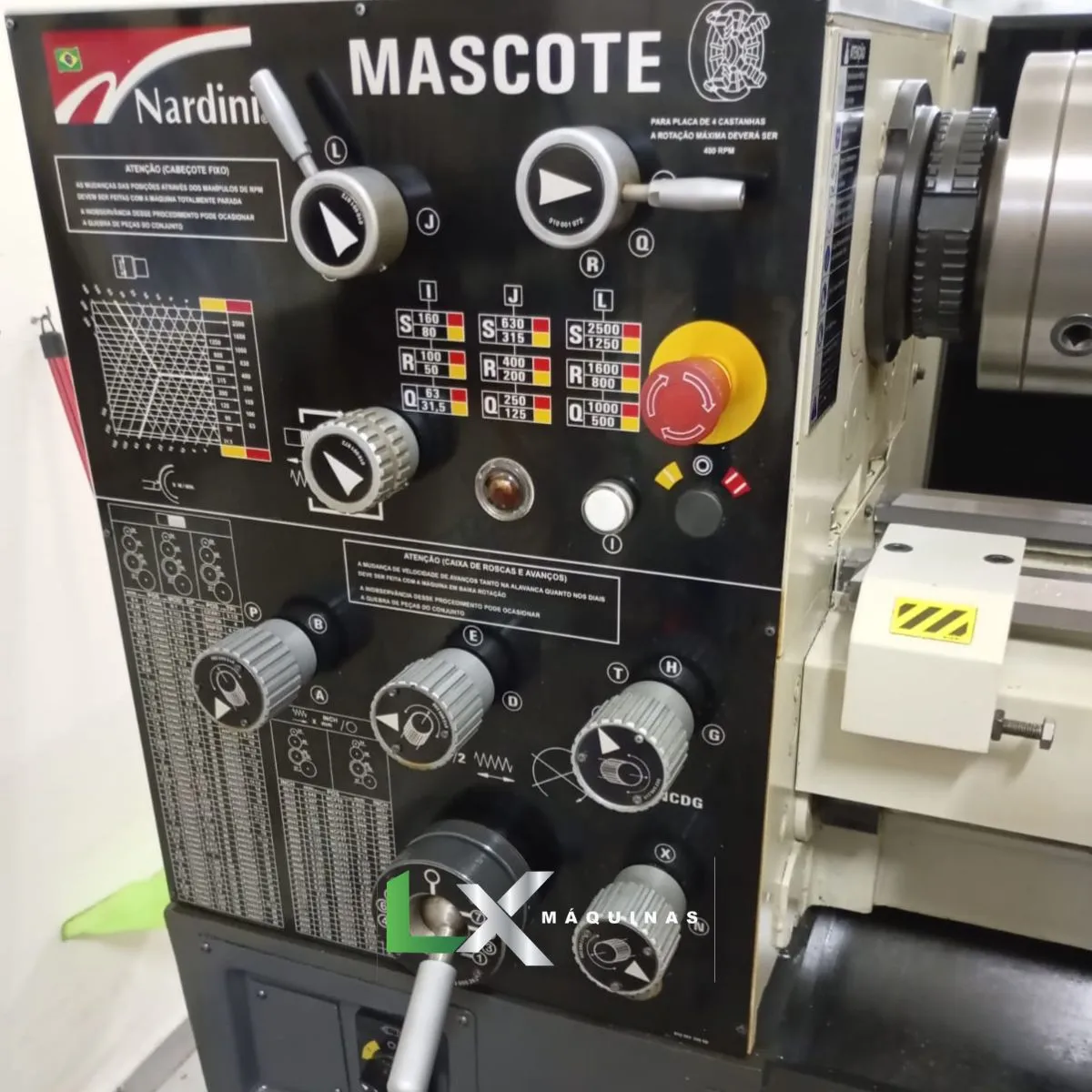

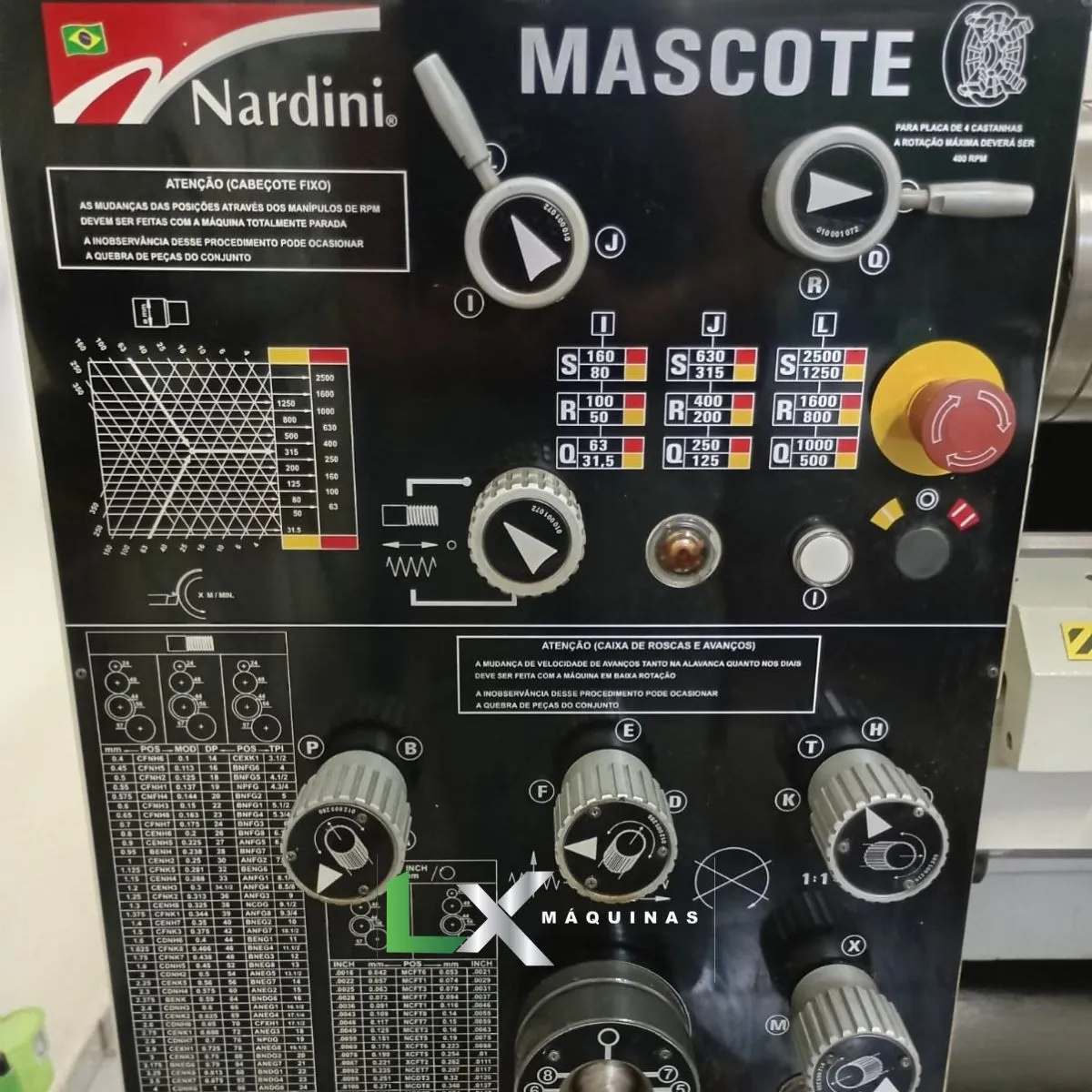

Sim, o MS 205 utiliza uma caixa de roscas tipo “Norton” que permite selecionar uma vasta gama de passos (métrico, polegada, módulo e diametral pitch) apenas através das alavancas, minimizando a necessidade de troca manual de engrenagens na grade.

4. Qual o motor e a potência necessária?

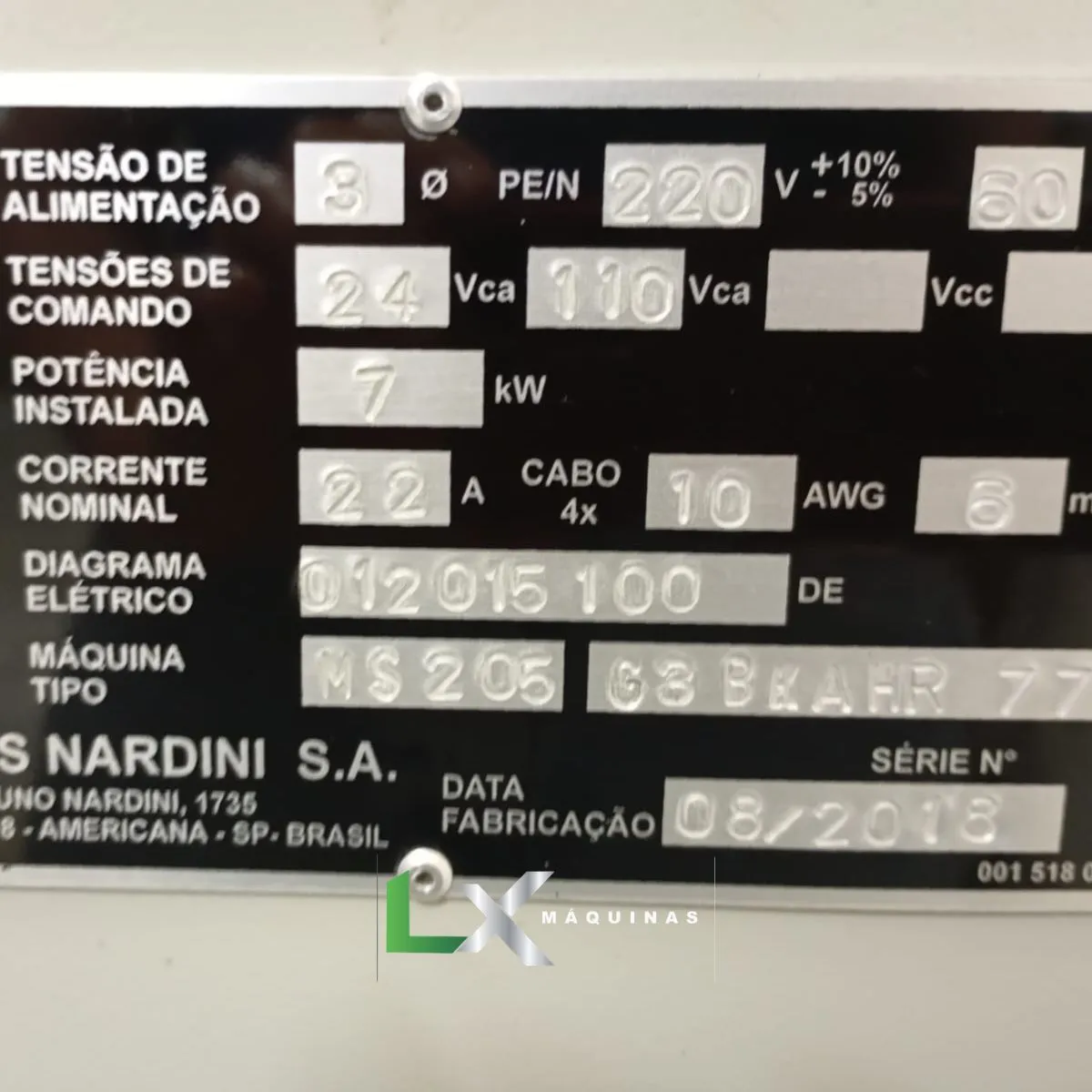

O motor padrão é de dupla velocidade com 6,3 / 4,0 cv (cavalos). A máquina geralmente opera em sistemas trifásicos (220V ou 380V).

5. Para que tipo de trabalho ele é mais indicado?

Pelo seu tamanho e precisão, é o “coringa” das oficinas. É ideal para manutenção industrial, ferramentaria e produção de peças de pequeno e médio porte que exigem alta tolerância dimensional.
