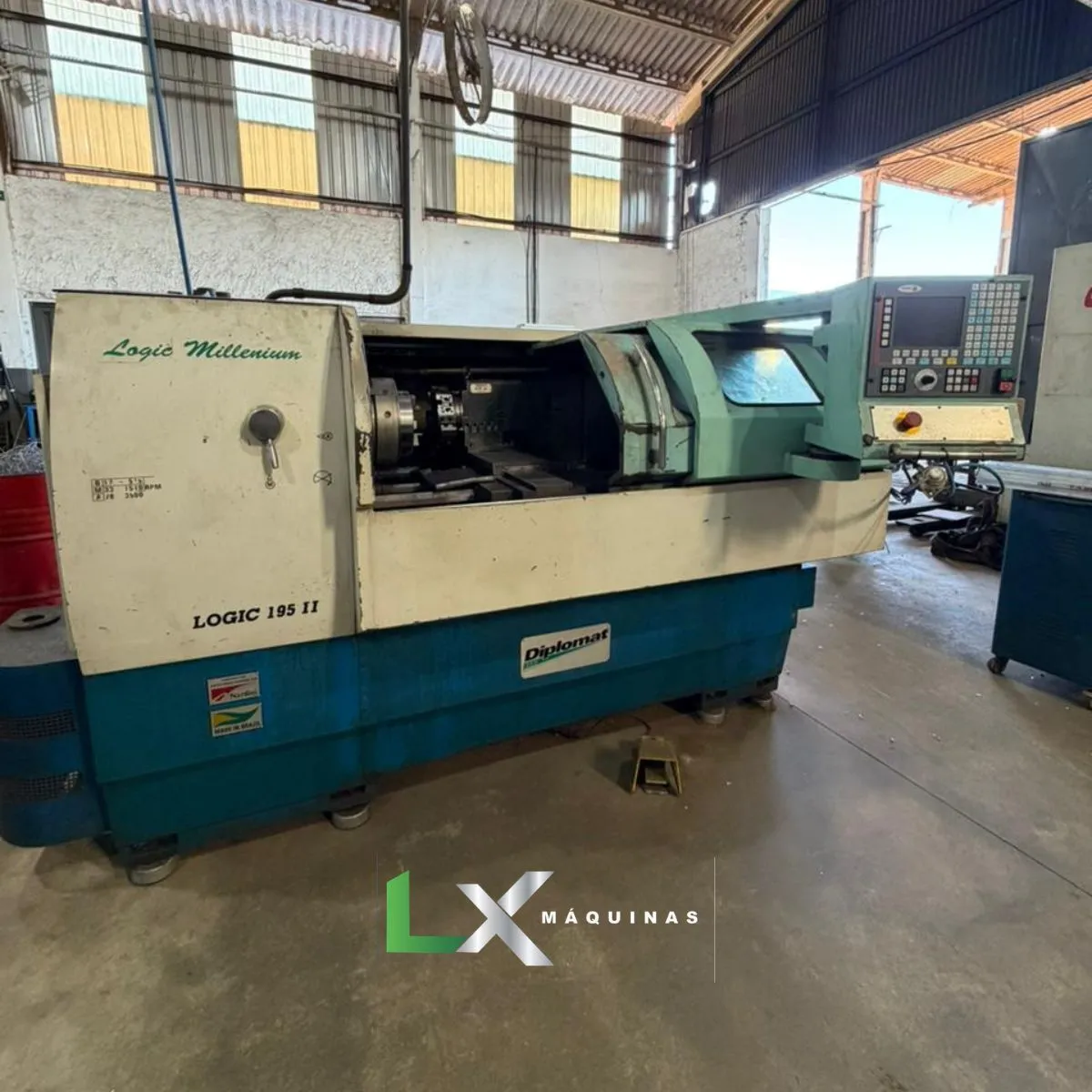

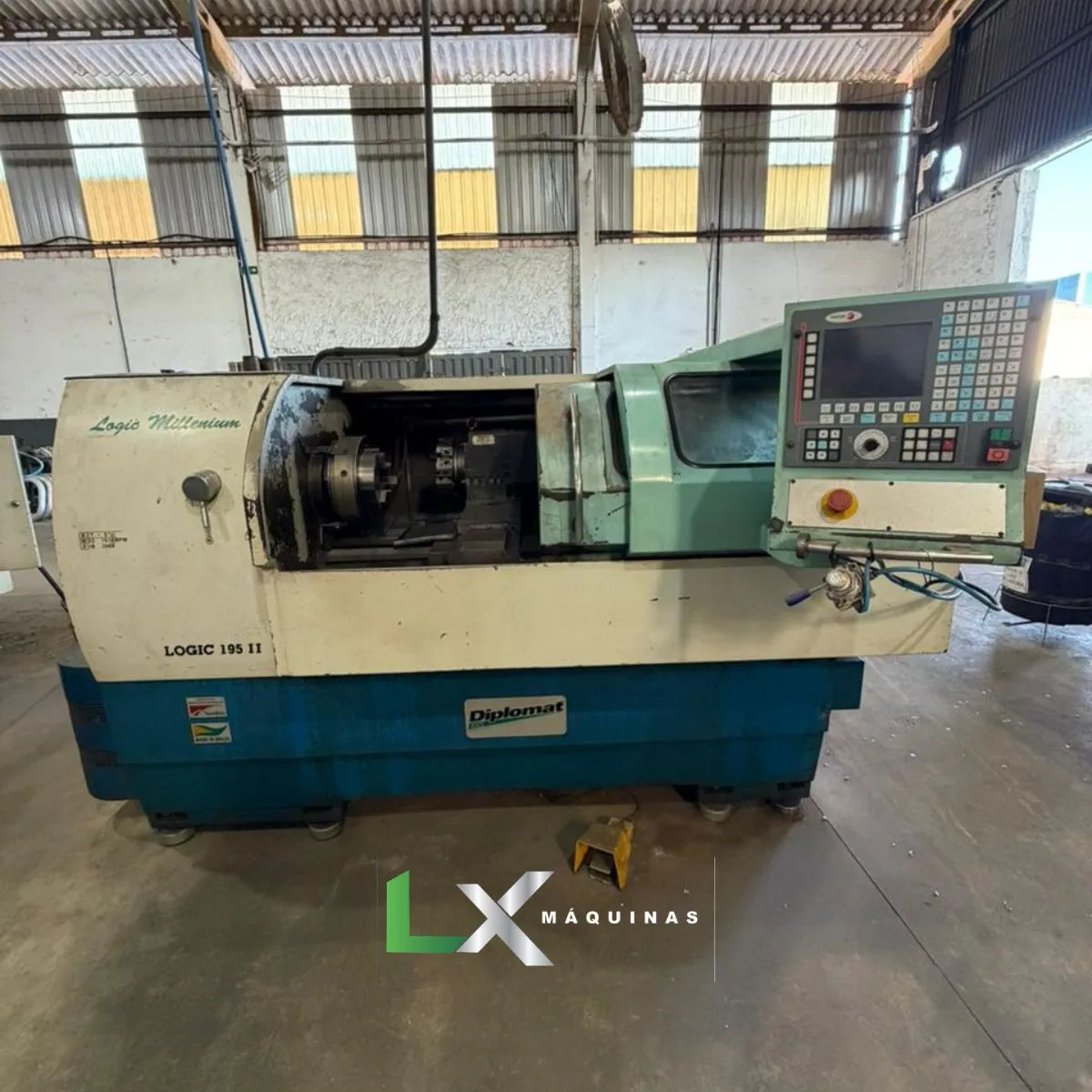

TORNO CNC NARDINI DIPLOMAT LOGIC 195 II – FAGOR – ANO 2006

MARCA: NARDINI DIPLOMAT

MODELO: LOGIC 195 II

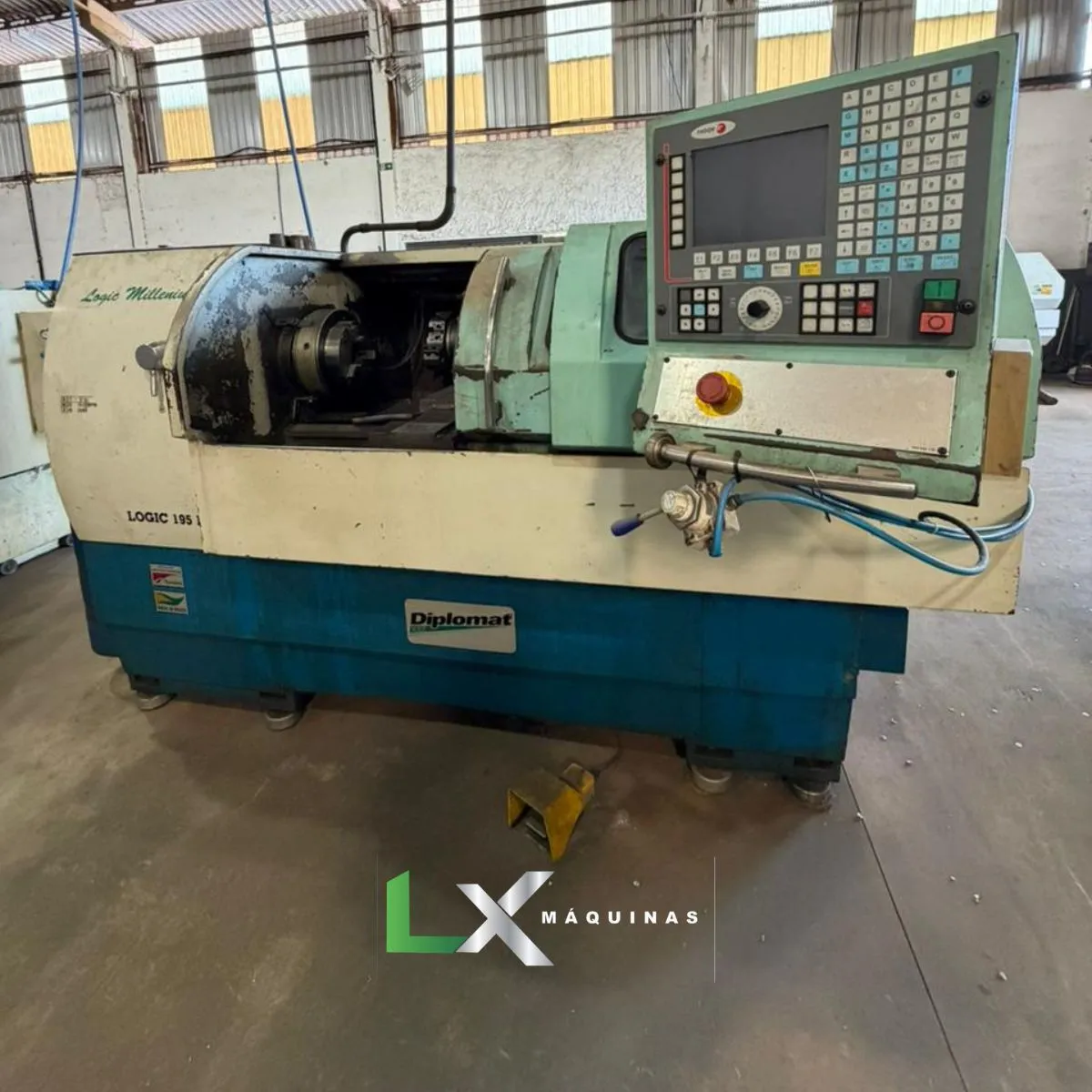

COMANDO CNC: FAGOR

ANO DE FABRICAÇÃO: 2006

DIÂMETRO SOB O BARRAMENTO: 390 MM

DISTÂNCIA ENTRE PONTAS: 1000 MM

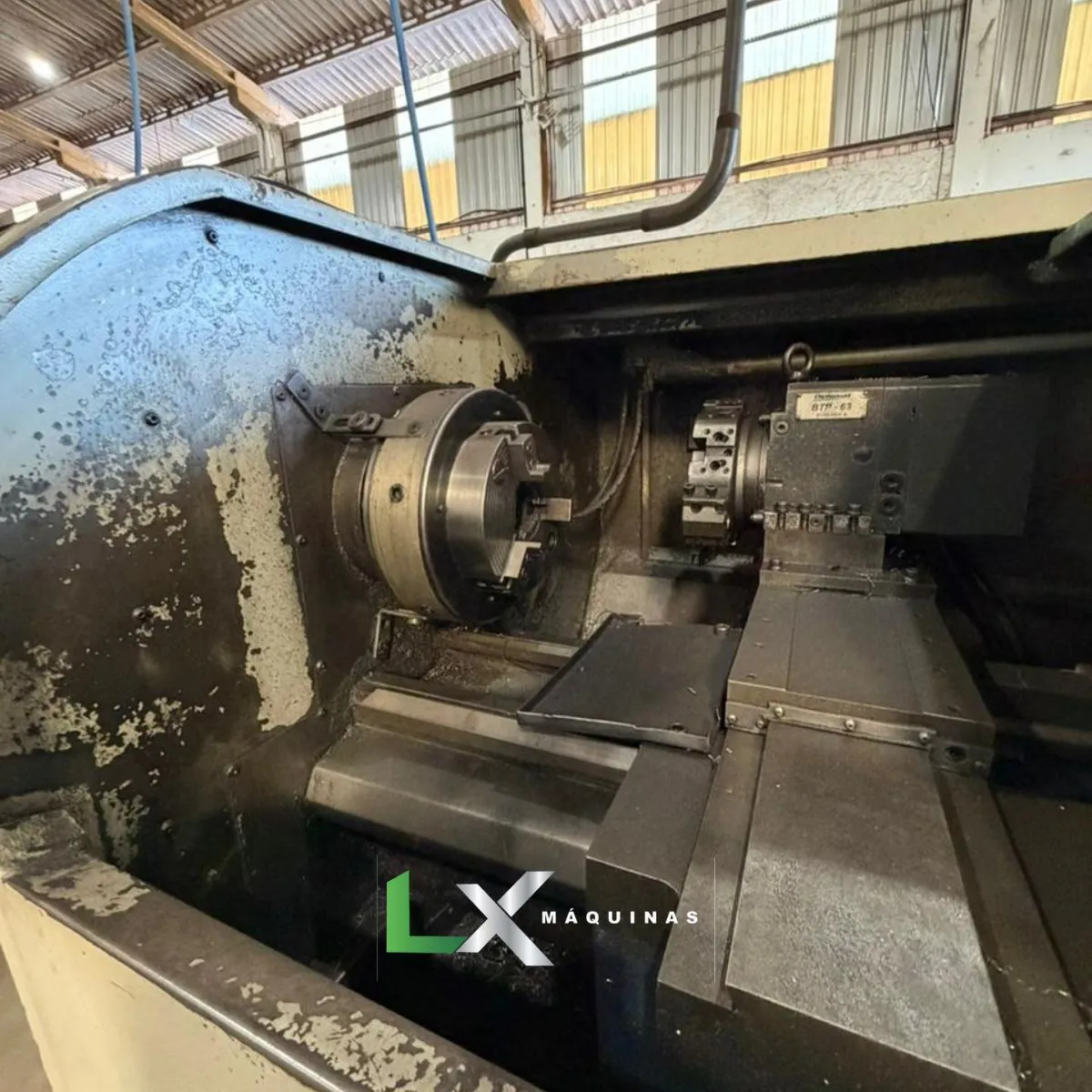

PLACA PNEUMÁTICA

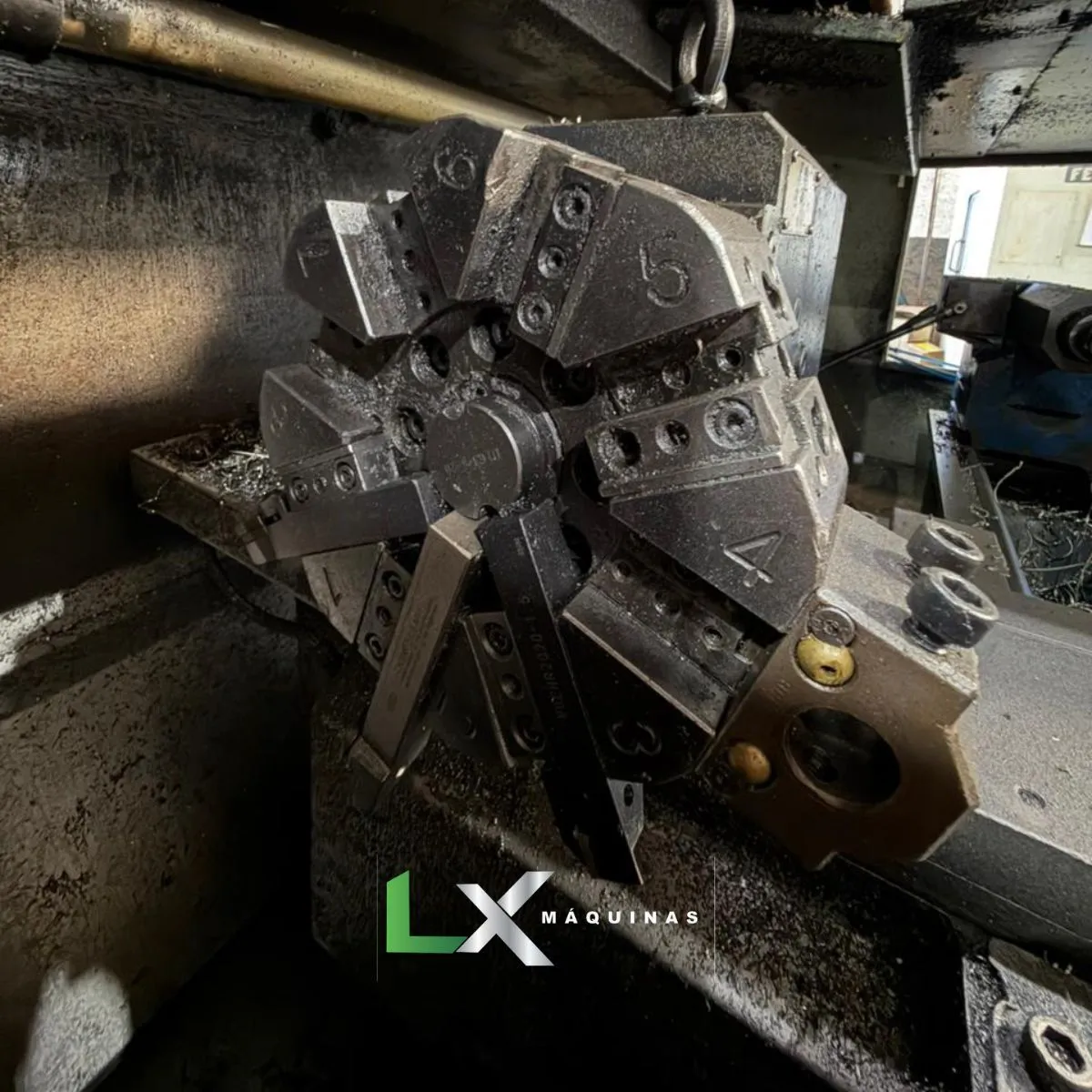

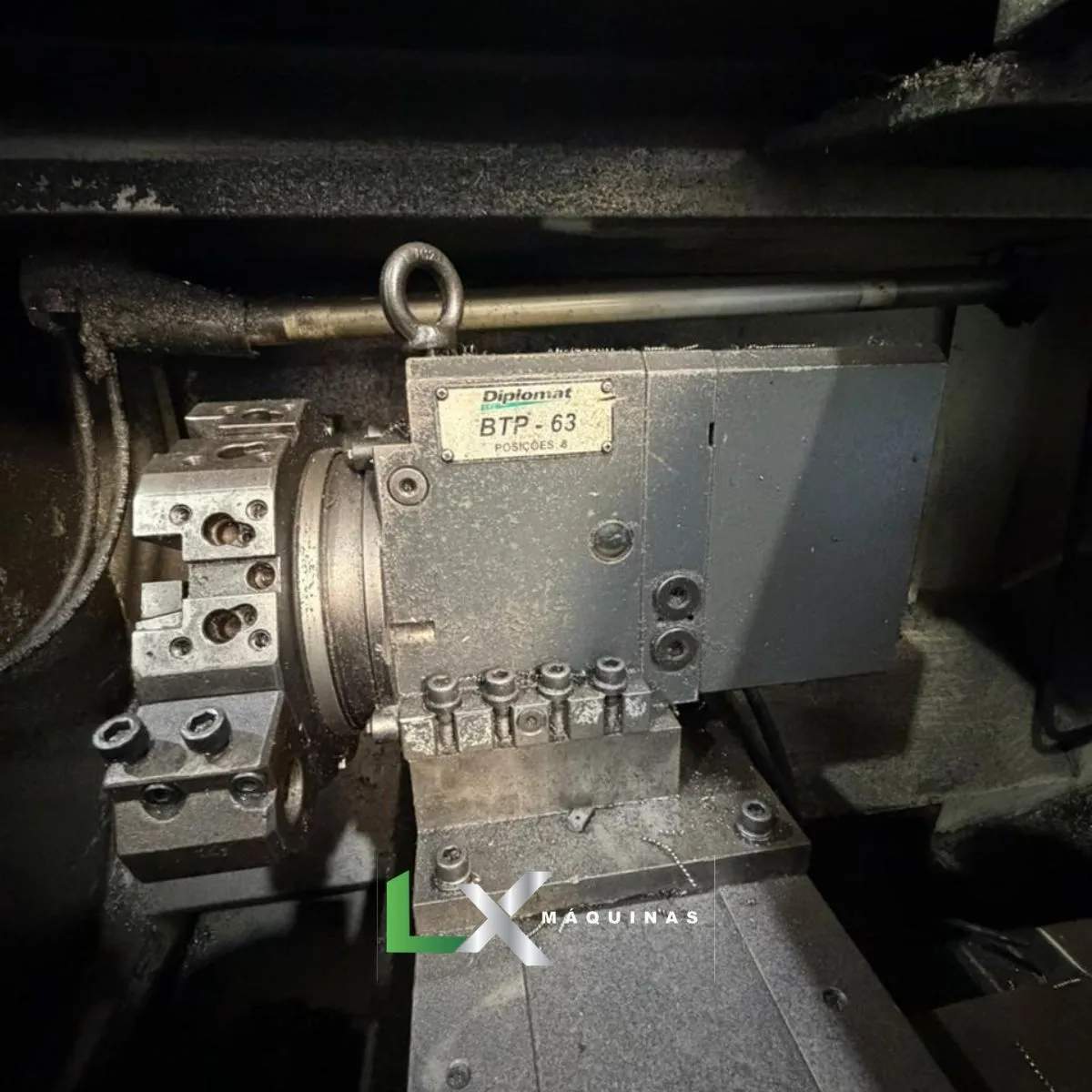

TORRE DE 8 POSIÇÕES

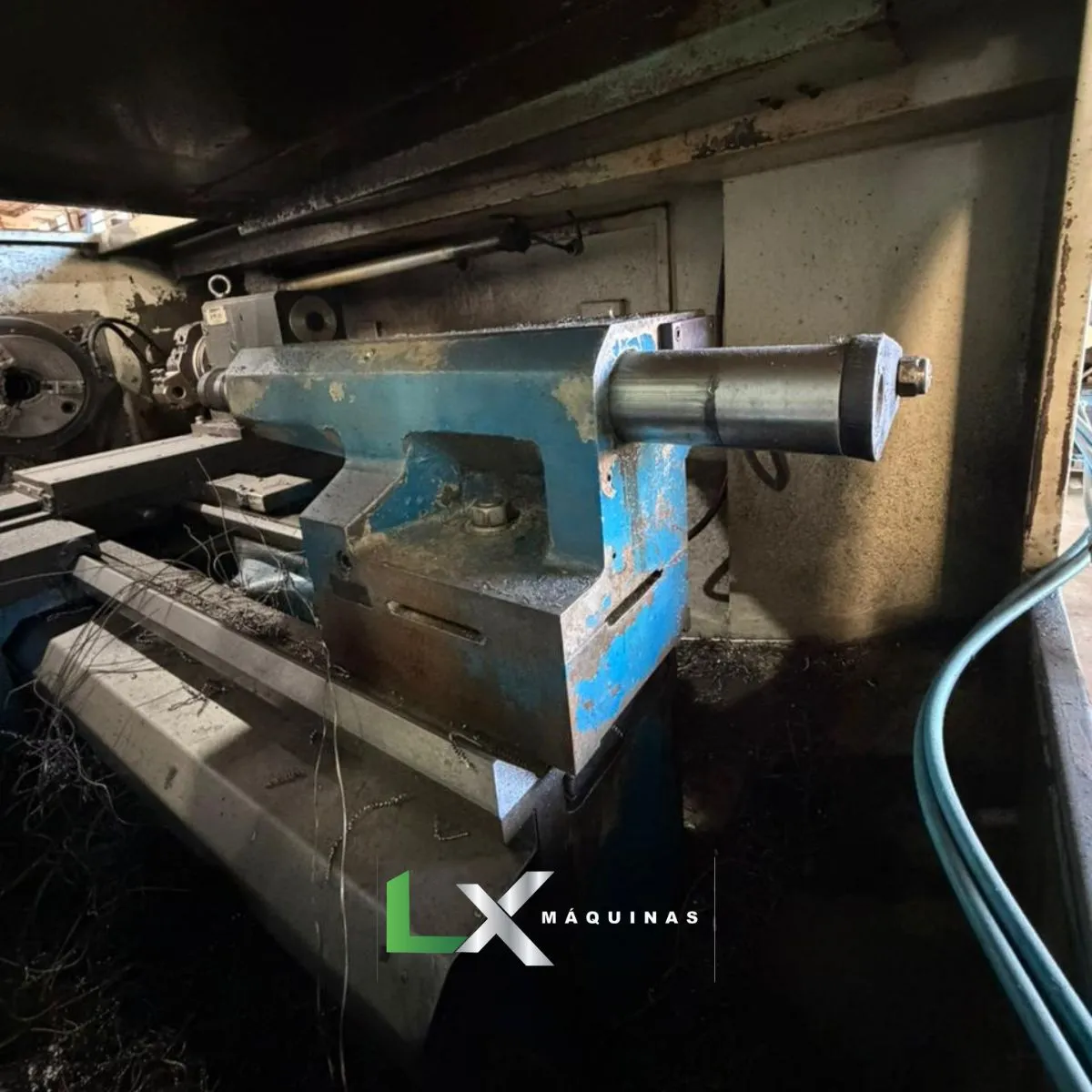

CONTRA PONTO PNEUMÁTICO

DÚVIDAS FREQUENTE SOBRE O TORNO CNC NARDINI DIPLOMAT LOGIC 195 II – FAGOR – ANO 2006

1. Qual é a principal característica operacional da linha Diplomat Logic da Nardini?

Essa linha é classificada como um torno de base híbrida ou conversacional. Ela possui manivelas eletrônicas no painel que permitem ao operador trabalhar de forma manual (como em um torno convencional) ou utilizar o comando Fagor para programar ciclos automáticos complexos preenchendo apenas telas gráficas.

2. O comando Fagor instalado nesta máquina aceita programação em código ISO padrão?

Sim. Além do modo conversacional (interativo da Fagor), o operador pode alternar o comando para rodar programas escritos em código G padrão (ISO). Isso permite a importação de programas gerados externamente em softwares CAM para a usinagem de perfis complexos.

3. O que deve ser verificado quando o eixo X ou Z apresenta o alarme de “Erro de Seguimento” (Following Error)?

Esse erro no comando Fagor indica uma diferença além do limite tolerável entre a posição que o CNC mandou o carro ir e a posição real detectada pelo encoder. Geralmente é causado por falta de lubrificação nas guias, sobrecarga mecânica (esforço excessivo de corte), fusos presos por sujeira ou desgaste nas escovas/cabos do motor de avanço.

4. Como é feita a troca de ferramentas no modelo Logic 195 II de 2006?

A configuração padrão de fábrica deste modelo costuma utilizar uma torre elétrica de indexação automática (geralmente de 4 ou 8 posições). A troca é acionada diretamente pelo programa através do código “T” (ex: T01 D01) ou manualmente pelo botão seletor do painel do operador.

5. Qual o procedimento básico para fazer o “Zero Peça” (Preset de Ferramentas) no comando Fagor?

O operador deve encostar a ferramenta na face da peça no modo manual, medir o diâmetro ou comprimento e digitar o valor real medido diretamente no menu de “Preset” do eixo correspondente (X ou Z). O comando Fagor calcula automaticamente a compensação do corretor daquela ferramenta na tabela do CNC.
