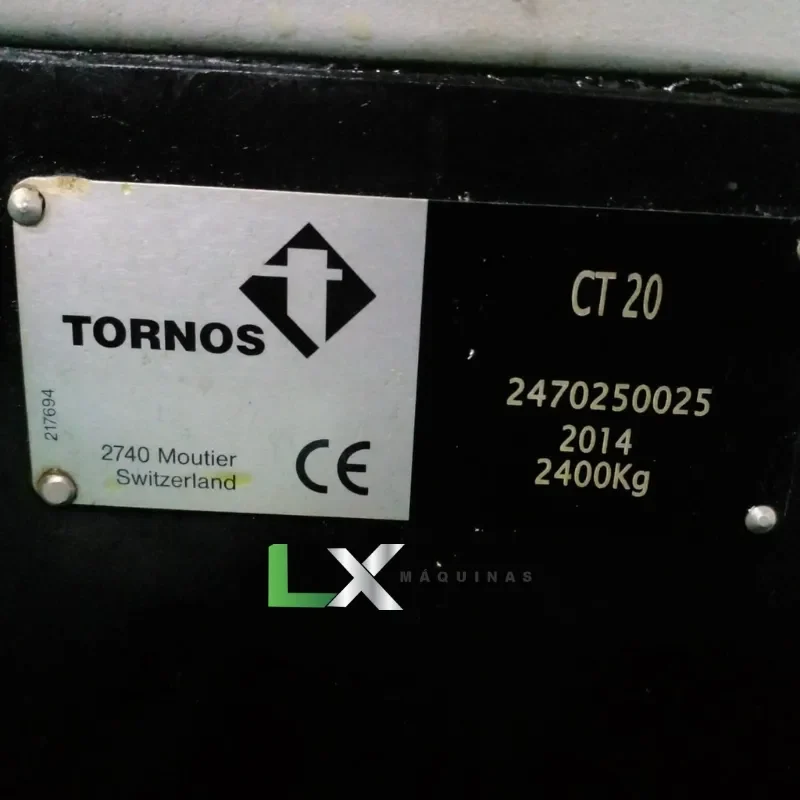

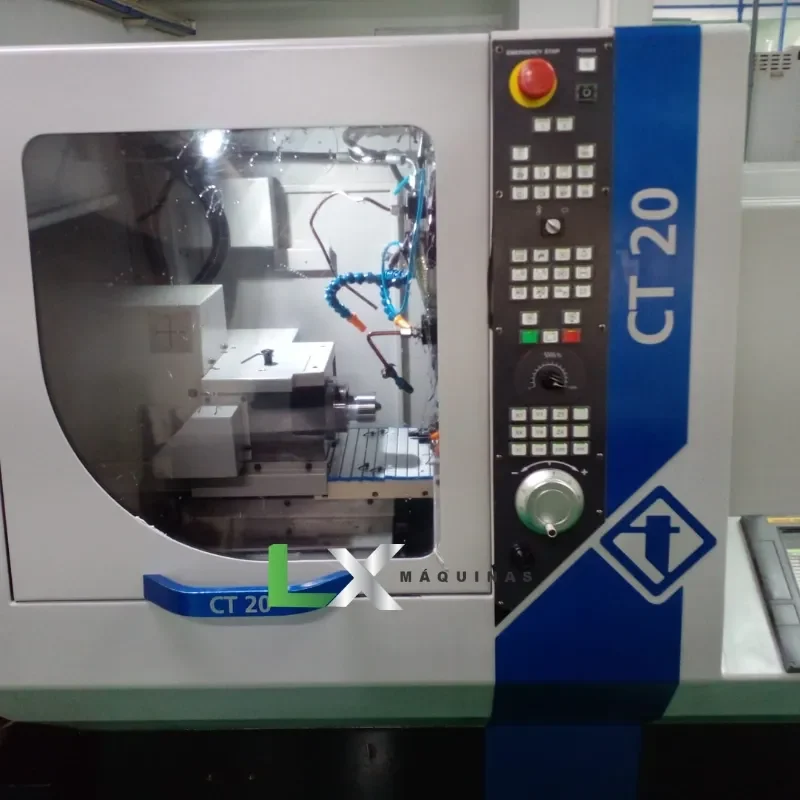

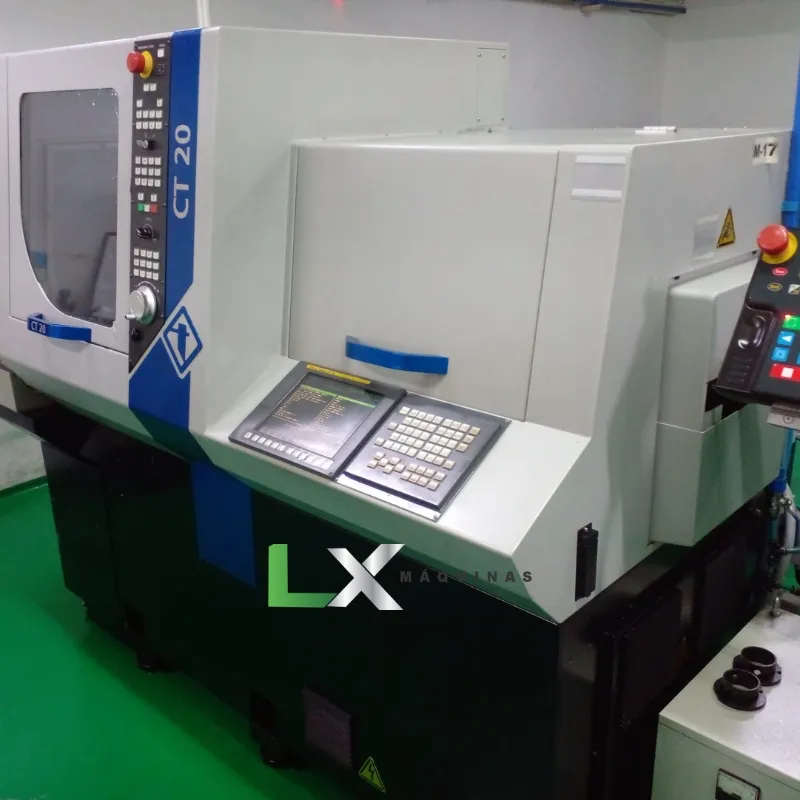

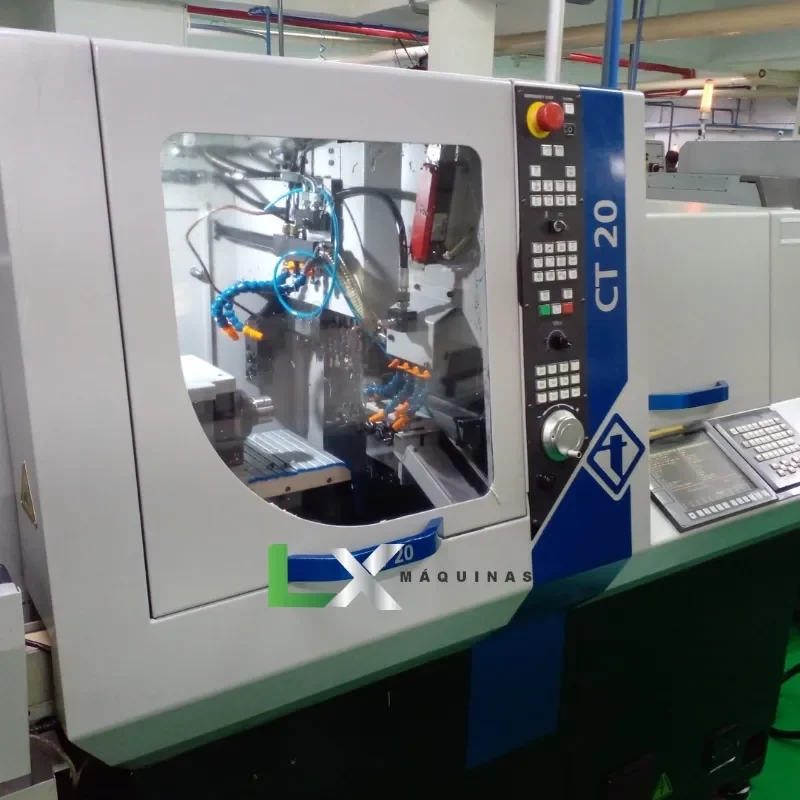

TORNO CNC CABEÇOTE MOVEL TORNO CT20 FANUC – 2014

ESPECIFICAÇÕES TÉCNICAS CT 20/5
 5 eixos lineares
 2 sistemas de ferramentas independentes
 2 canais CNC
Fuso principal
Diâmetro máximo da barra mm 20
Velocidade do fuso rpm 8.000
Potência de acionamento do fuso kW 2,2 (3,7)
Eixo C sim
Curso do cabeçote com bucha guia rotativa mm 210
Operação principal (equipamento base)
Número máximo de ferramentas de torneamento 6
Seção de ferramenta de torneamento 12 x 12
Diâmetro máximo de perfuração (ferramenta de corte frontal/traseira) Ø 10mm (ER 16)
Diâmetro máximo de rosqueamento (ferramenta de corte frontal/traseira) M8 (ER16)
Diâmetro máximo de perfuração radial Ø 7
Máx. número de ferramentas frontais (op/cop) 5/(5)
Ferramentas de rotação cruzada 4 máx. (na base)
Velocidade da ferramenta de rotação cruzada rpm 8 000
Potência de acionamento cruzado kW 1
Contrafuso
Diâmetro máximo da barra mm 20
Comprimento máximo das peças (sem descarga traseira) mm 80
Curso do ejetor mm 80
Velocidade do fuso rpm 8.000
Potência de acionamento do fuso kW 1,5 (2,2)
Eixo C sim
Operação do contador
Número máximo de ferramentas 4
Ferramentas rotativas 4 (opção)
Velocidade da ferramenta rotativa rpm 4 000
Potência de acionamento kW 0,75
Usinagem para operação principal com deslizamento traseiro
Ferramentas rotativas (ao lado do contrafuso) Máx. 2 (opcional)
Velocidade da ferramenta rotativa rpm 8 000
Motor de contrafuso de potência de acionamento
Número máximo de ferramentas a serem montadas 26
Quebra de ferramental em operação/contra-operação (com opções) 17/9
