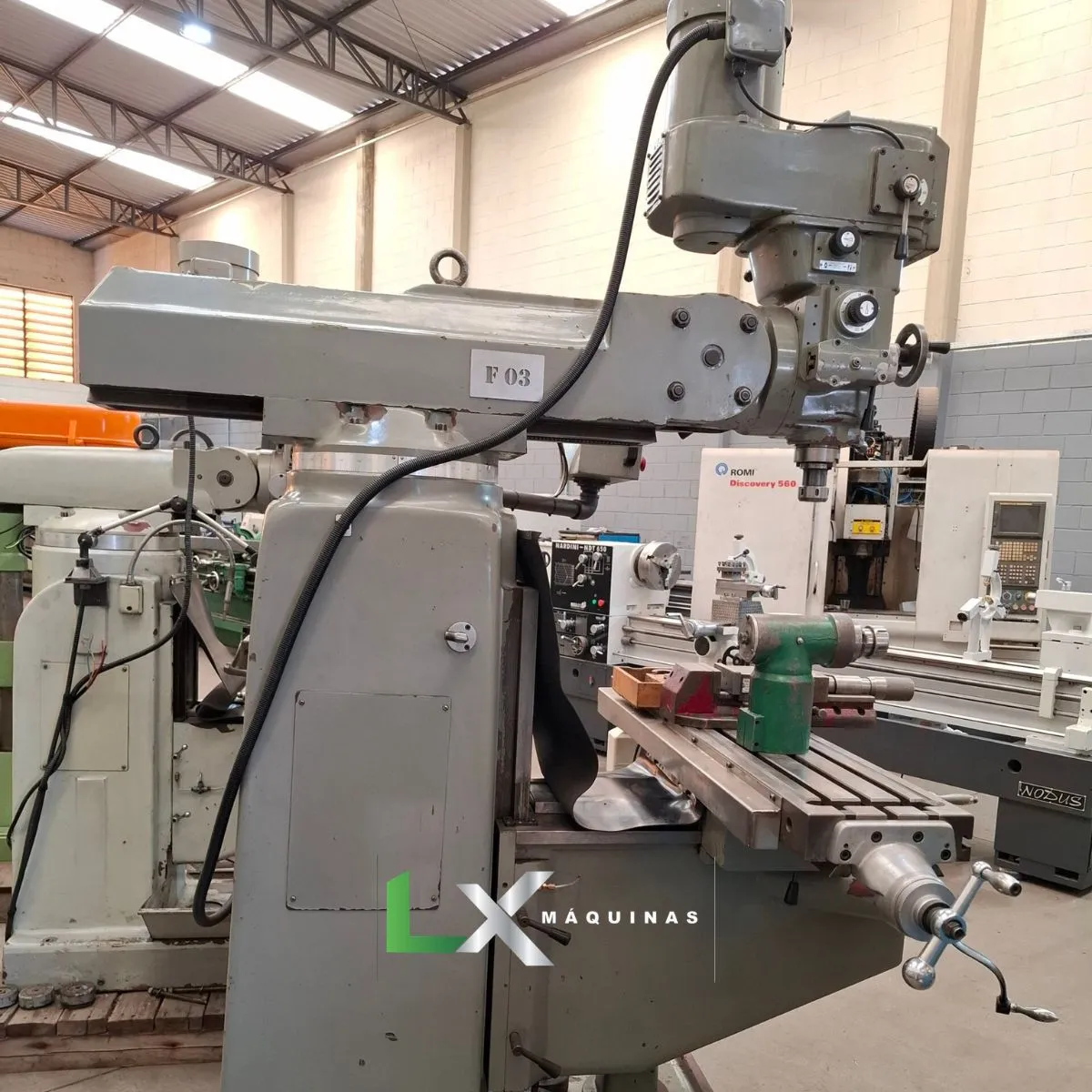

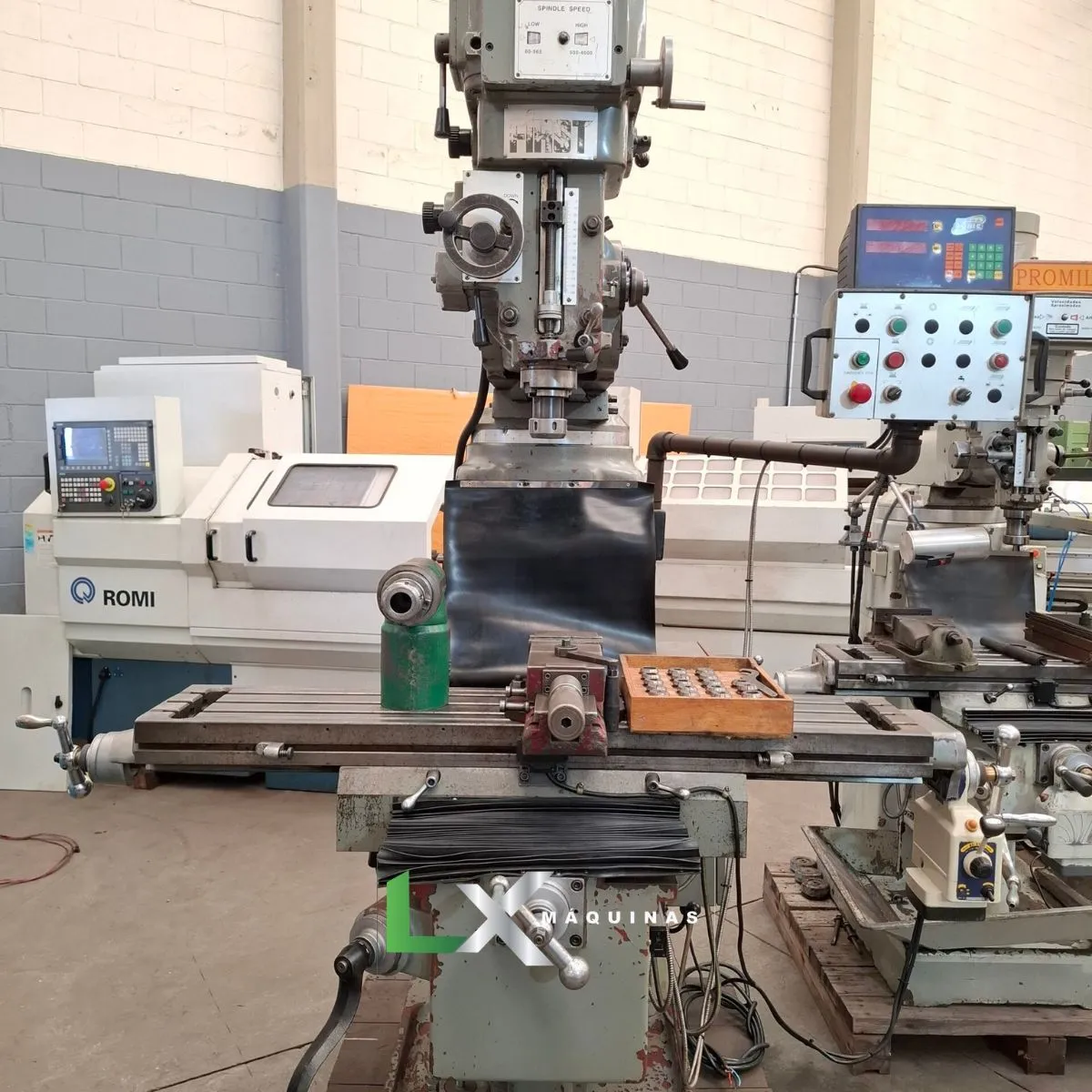

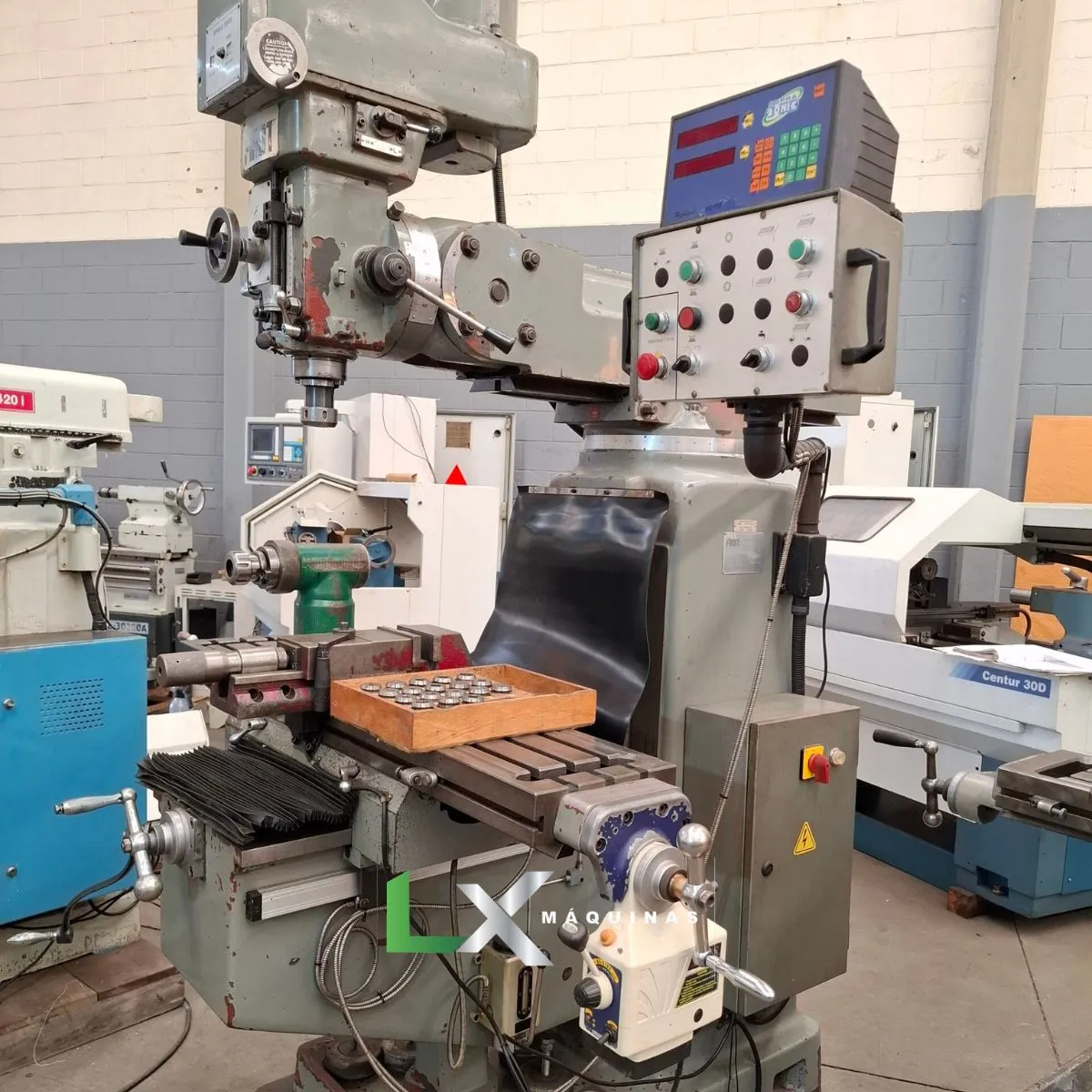

FRESADORA FERRAMENTEIRA FIRST LC-195VS – ISO 40

MARCA: FIRST

MODELO LC-195VS

ISO-40

DIMENSÕES DA MESA: 1372 X 254 MM

CURSO LONGITUDINAL – EIXO X: 850 MM

CURSO TRANSVERSAL – EIXO Y: 410 MM

CURSO VERTICAL – EIXO Z: 406 MM

CURSO DO TORPEDO: 560 MM

PESO ADMISSÍVEL SOBRE A MESA: 350 KG

MOTOR PRINCIPAL: 5HP

CONE DO EIXO-ÁRVORE: ISO 40

VELOCIDADE DE GIRO DO EIXO-ÁRVORE: 50 – 4.200 RPM

PESO DA MÁQUINA: 1280 KG

ALIMENTAÇÃO: 220V TRIFÁSICO

ACESSÓRIOS INCLUSOS:

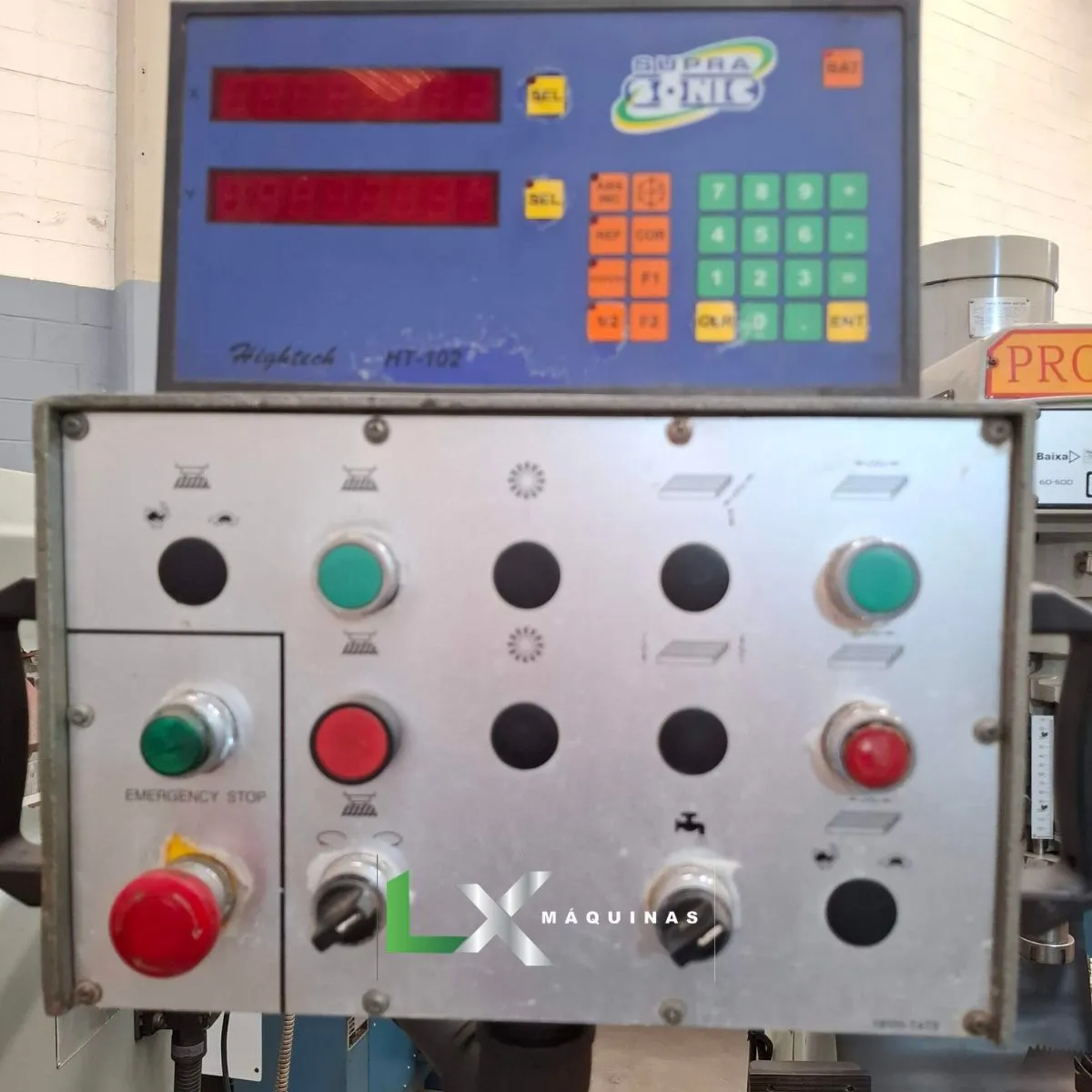

– INDICADOR DIGITAL 2 EIXOS;

– AVANÇO AUTOMÁTICO EIXO X;

– JOGO DE PINÇAS;

– MORSA HIDRÁULICA;

– CABEÇOTE 90º;

– BOMBA DE REFRIGERAÇÃO;

– PROTEÇÕES DE BORRACHA NOVAS.

MÁQUINA REVISADA, EM ÓTIMO ESTADO, DISPONÍVEL PARA VISITA E TESTES

GARANTIA DE 3 MESES.

DÚVIDAS FREQUENTES SOBRE A FRESADORA FERRAMENTEIRA FIRST LC-195VS – ISO 40

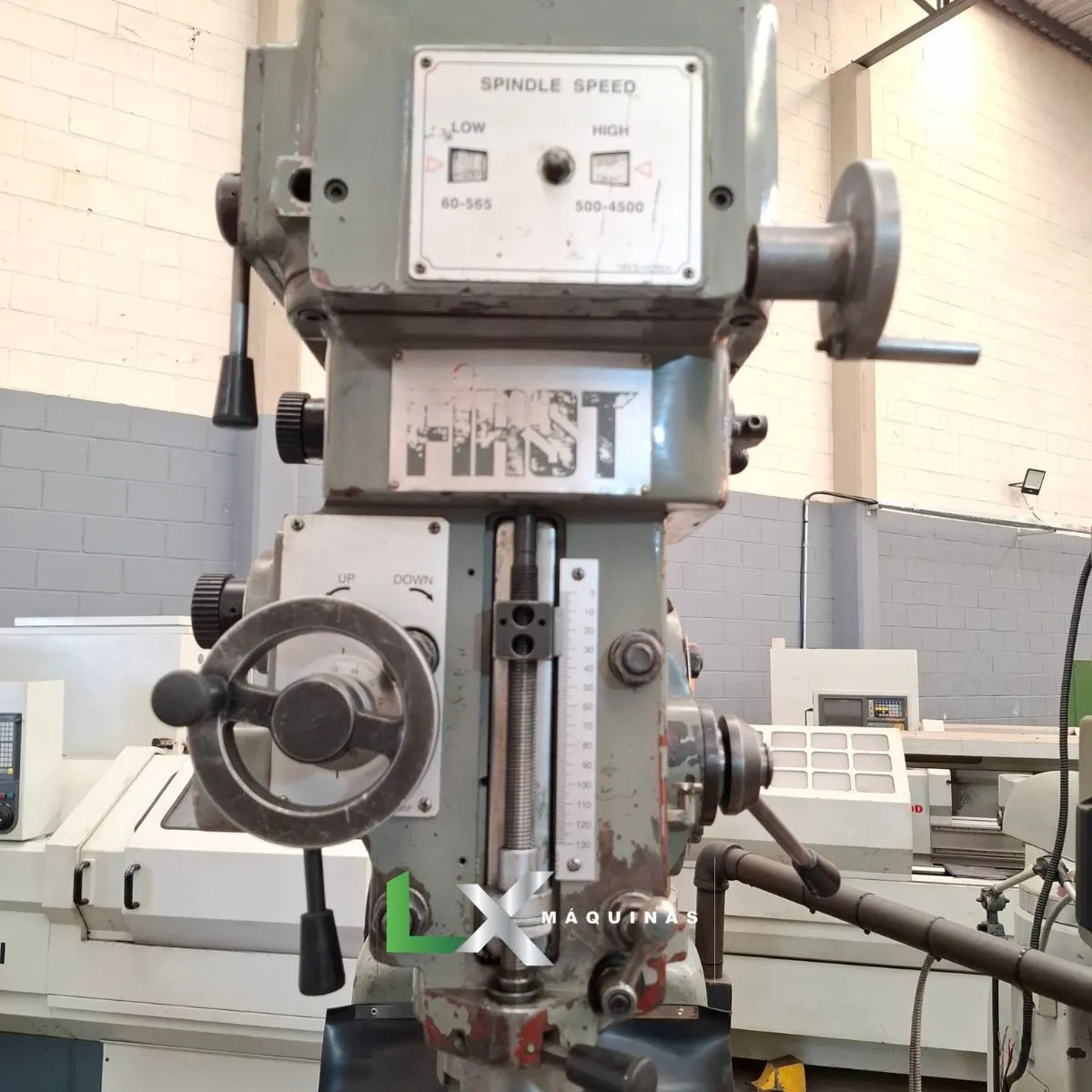

1. O que significa a sigla “VS” e qual é a faixa de rotação desse cabeçote?

A sigla “VS” significa Variable Speed (Velocidade Variável). Diferente das máquinas com polia escalonada, a troca de velocidade na LC-195VS é feita por um manípulo mecânico que ajusta o diâmetro das polias internas com a máquina ligada. A faixa de rotação do eixo árvore varia continuamente de 60 a 4.200 RPM, dividida em duas gamas (alta e baixa).

2. Quais são as dimensões da mesa e os cursos dos eixos X, Y e Z?

A máquina vem equipada com uma mesa de trabalho de 254 mm x 1270 mm (10″ x 50″). Os cursos úteis padrão são de 750 mm a 850 mm no eixo X (longitudinal, variando se houver avanço automático instalado), 400 mm no eixo Y (transversal) e 400 mm no eixo Z (vertical da mesa).

3. Qual é a vantagem prática do cone ISO 40 em relação ao ISO 30?

O cone ISO 40 possui uma geometria maior e mais robusta. Na prática, isso oferece uma área de contato e fixação superior para os mandris e porta-pinças, garantindo maior rigidez mecânica, menor vibração durante cortes pesados e a possibilidade de usar fresas de diâmetros maiores para aumentar a remoção de material.

4. Como funciona o avanço automático do mangote (eixo árvore) e quais são suas taxas?

O mangote possui um curso vertical próprio de 127 mm e conta com sistema de avanço automático mecânico para furação ou mandrilhamento de precisão. Ele oferece três opções de taxas de avanço por rotação do eixo árvore: 0,04 mm/rot, 0,08 mm/rot e 0,15 mm/rot, além de possuir um limitador mecânico de profundidade com desligamento automático.

5. Qual a potência do motor principal e a inclinação máxima permitida pelo cabeçote?

A First LC-195VS é equipada com um motor de 3 HP (2,2 kW). O cabeçote é totalmente articulado e permite inclinações em dois eixos para a usinagem de ângulos complexos: rotação lateral de 90° para a esquerda e para a direita, e inclinação frontal (para frente e para trás) de 45°.
