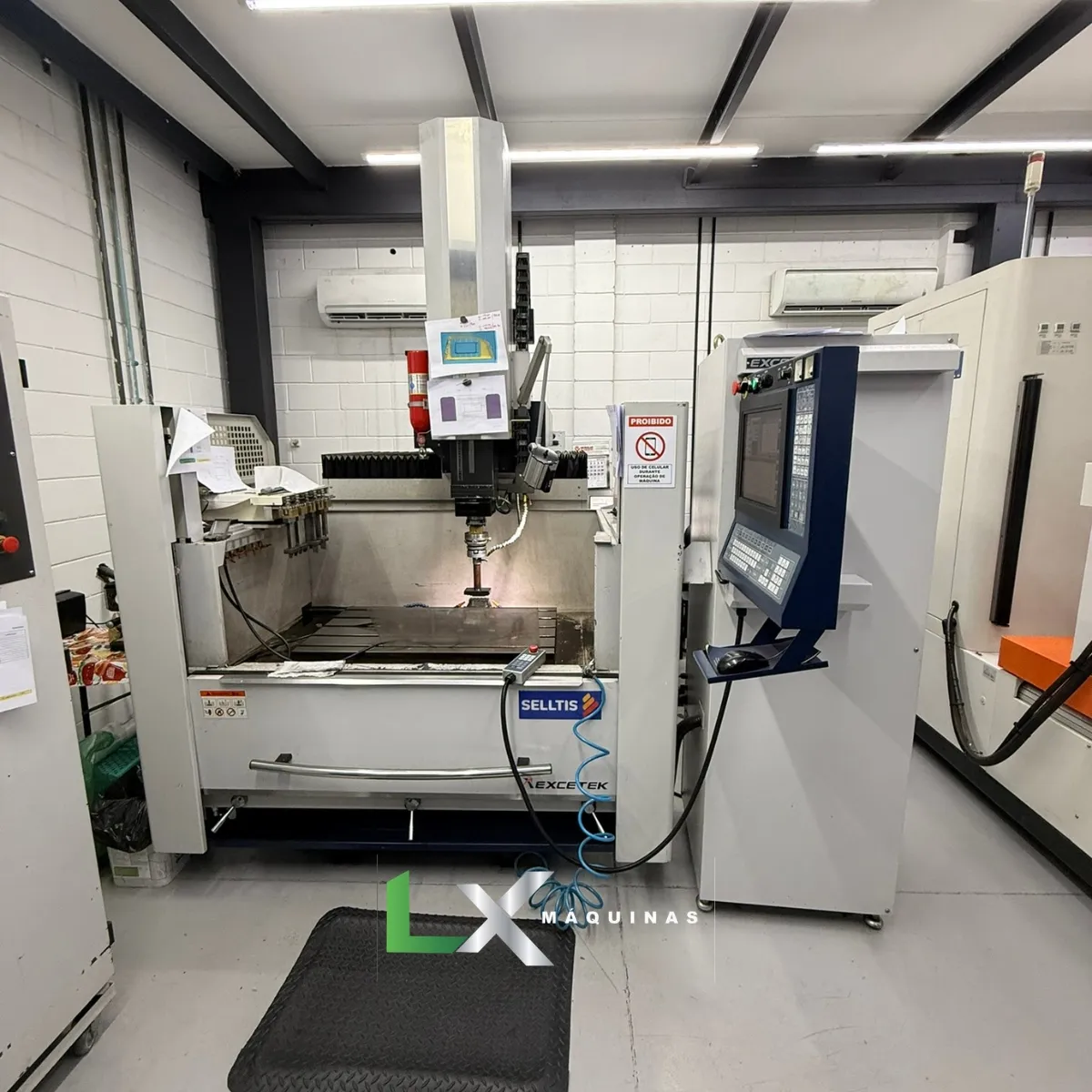

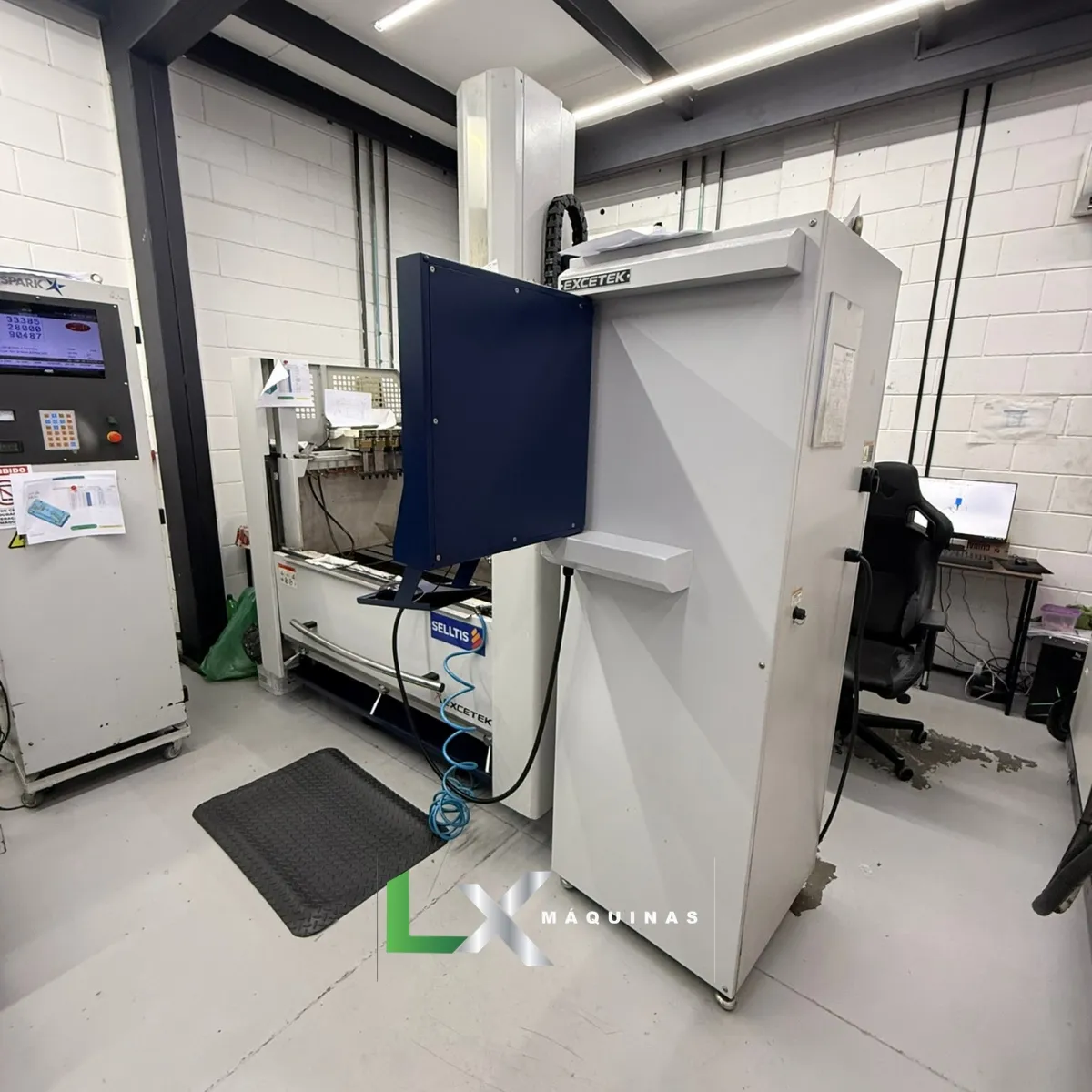

ELETROEROSÃO CNC PENETRAÇÃO EXCETEK ED600C – COM EIXO C – 2018

• MARCA: EXCETEC
• MODELO: EXCETEC ED600C
• ANO DE FABRICAÇÃO: 2018
• CURSO LONGITUDINAL (EIXO X): 600 MM
• CURSO TRANSVERSAL (EIXO Y): 400 MM
• CURSO VERTICAL (EIXO Z): 400 MM

ESTRUTURA E SISTEMA DE MESA (HEAVY DUTY)

• TIPO DE ESTRUTURA: MESA DO TIPO BANCO FIXO (PEÇA FICA IMÓVEL SOBRE A BASE)
• CINEMÁTICA DE MOVIMENTOS: DESLOCAMENTO DOS EIXOS X / Y / Z INTEGRADO AO CABEÇOTE
• CAPACIDADE DE CARGA MÁXIMA SOBRE A MESA: 3.000 KG (3 TONELADAS – DIFERENCIAL PARA ESTE PORTE)

TECNOLOGIA CNC, EIXO C E AUTOMAÇÃO

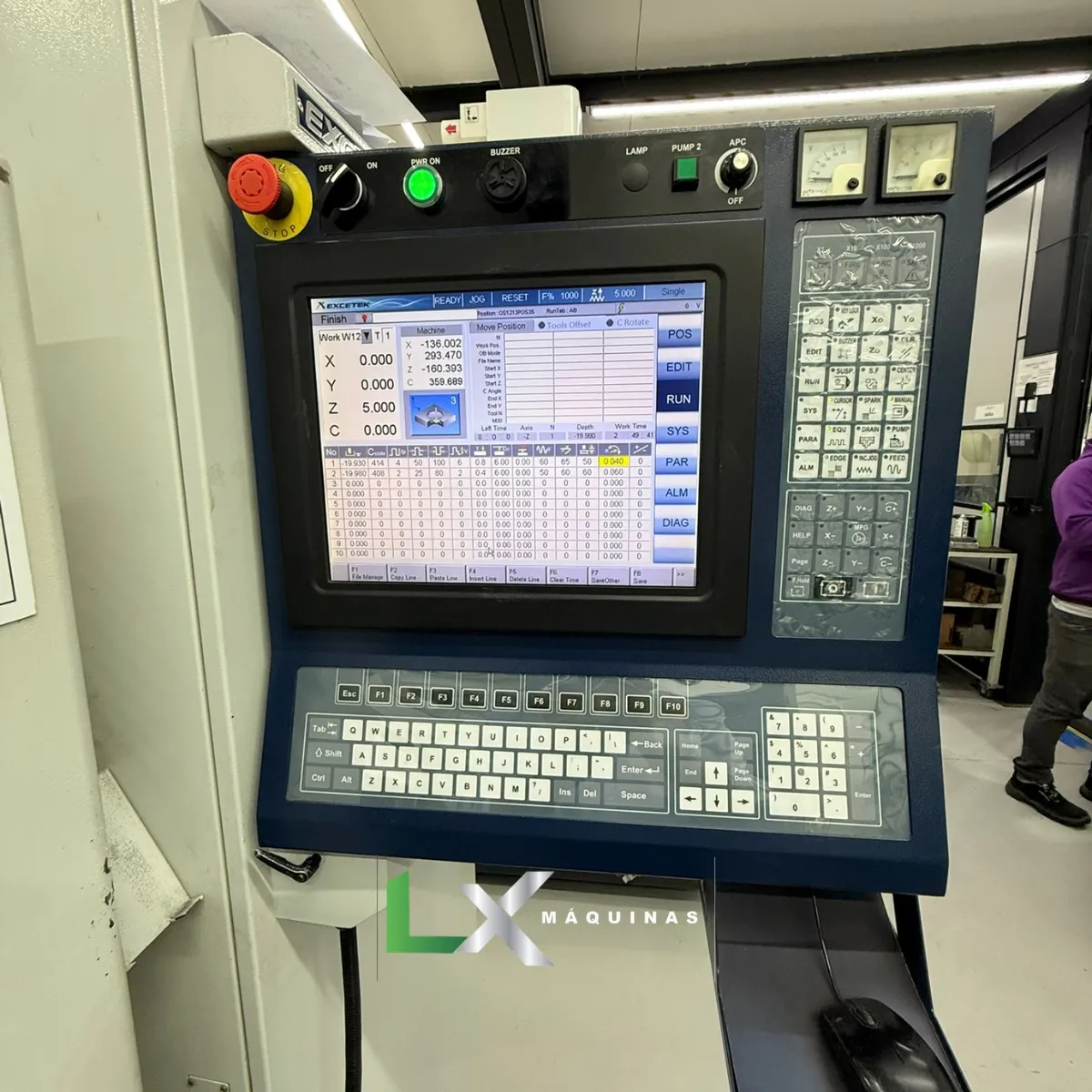

• COMANDO CNC: AVANÇADO (CONTROLE ORBITAL E PARAMETRIZAÇÃO AUTOMÁTICA DE QUEIMA)
• EIXO C INTEGRADO: INCLUSO (PERMITE INTERPOLAÇÃO ROTATIVA, ROSQUEAMENTO E ÓRBITAS COMPLEXAS)

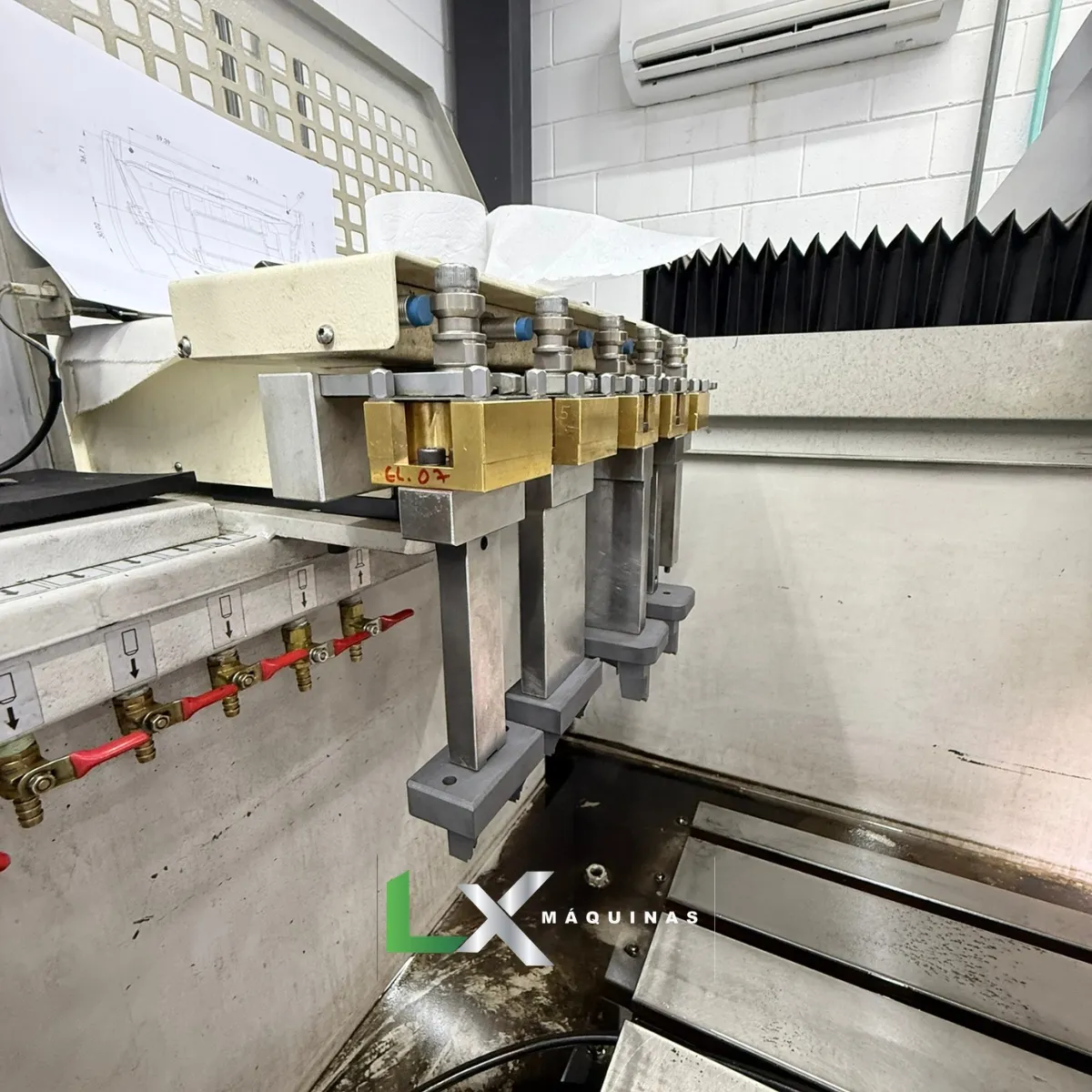

• MAGAZINE DE FERRAMENTAS: TROCADOR AUTOMÁTICO PARA 06 ELETRODOS

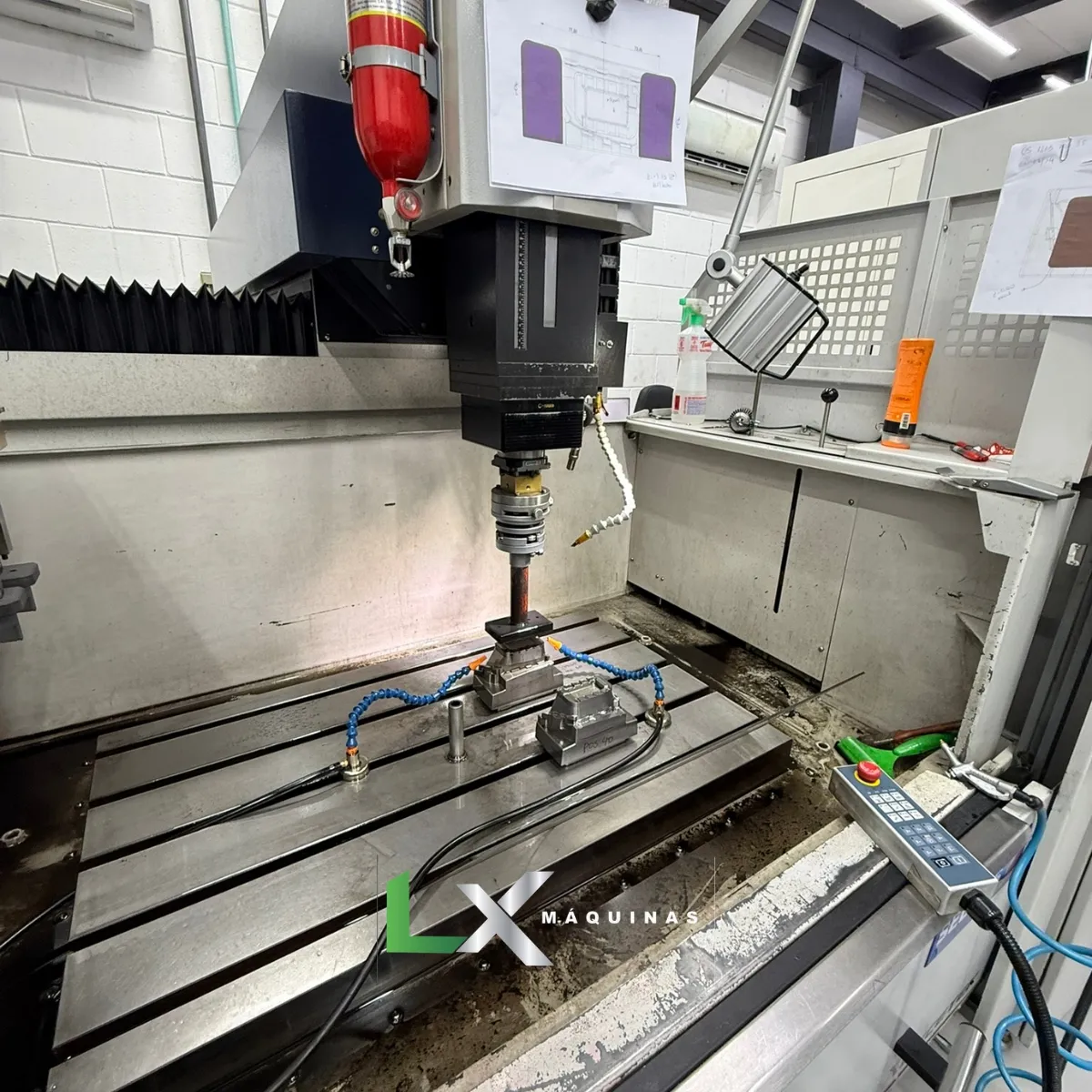

• SISTEMA DE FIXAÇÃO RÁPIDA: EROWA SYSTEM INTEGRADO DE FÁBRICA NO CABEÇOTE

1. Qual a vantagem prática do Eixo C integrado nesta eletroerosão por penetração?
O Eixo C transforma a máquina em um equipamento de usinagem orbital e helicoidal de precisão. Ele permite que o eletrodo penetre na peça rotacionando de forma perfeitamente sincronizada com o avanço em Z, o que é fundamental para gerar roscas internas em aços temperados, engrenagens helicoidais ou geometrias complexas de moldes. Ele também elimina setups manuais, pois o próprio CNC ajusta o alinhamento angular exato do eletrodo.

2. Por que a capacidade de carga de 3.000 kg é considerada um grande diferencial?
A maioria das máquinas de eletroerosão por penetração com cursos de 600 x 400 mm suporta no máximo entre 800 kg e 1.000 kg sobre a mesa. A Excetec ED600C foi dimensionada com uma estrutura reforçada (Heavy Duty) para aguentar 3 toneladas. Isso permite que ferramentarias coloquem bases completas de moldes pesados ou matrizes de estamparia automotiva direto na mesa, expandindo muito o leque de serviços da oficina.

3. Como a arquitetura de “Banco Fixo” ajuda a manter a precisão com peças pesadas?
Em máquinas comuns onde a mesa se move, o peso do bloco metálico e o volume do óleo dielétrico interferem diretamente na aceleração e desaceleração dos motores. No sistema de Banco Fixo da Excetec, a peça pesada fica 100% imóvel chumbada na base. Quem se move de forma ágil e milimétrica é o cabeçote superior. Isso garante que a sensibilidade e o controle do gap (distância de faísca) sejam idênticos, usinando uma peça de 20 kg ou um bloco bruto de 3.000 kg.

4. Qual o ganho produtivo com o combo Magazine de 6 posições e Fixação Erowa System?
Este conjunto é focado na produção em tempo oculto e no funcionamento em segundo e terceiro turno sem operador. O padrão de fixação Erowa é referência mundial em repetibilidade (garante o reposicionamento com precisão de microns). Com o magazine automático, a máquina pode executar o desbaste pesado com um eletrodo, trocá-lo automaticamente no magazine e iniciar o acabamento fino com outro, ou queimar múltiplas cavidades diferentes em sequência sem que ninguém precise parar a máquina para trocar o ferramental.
