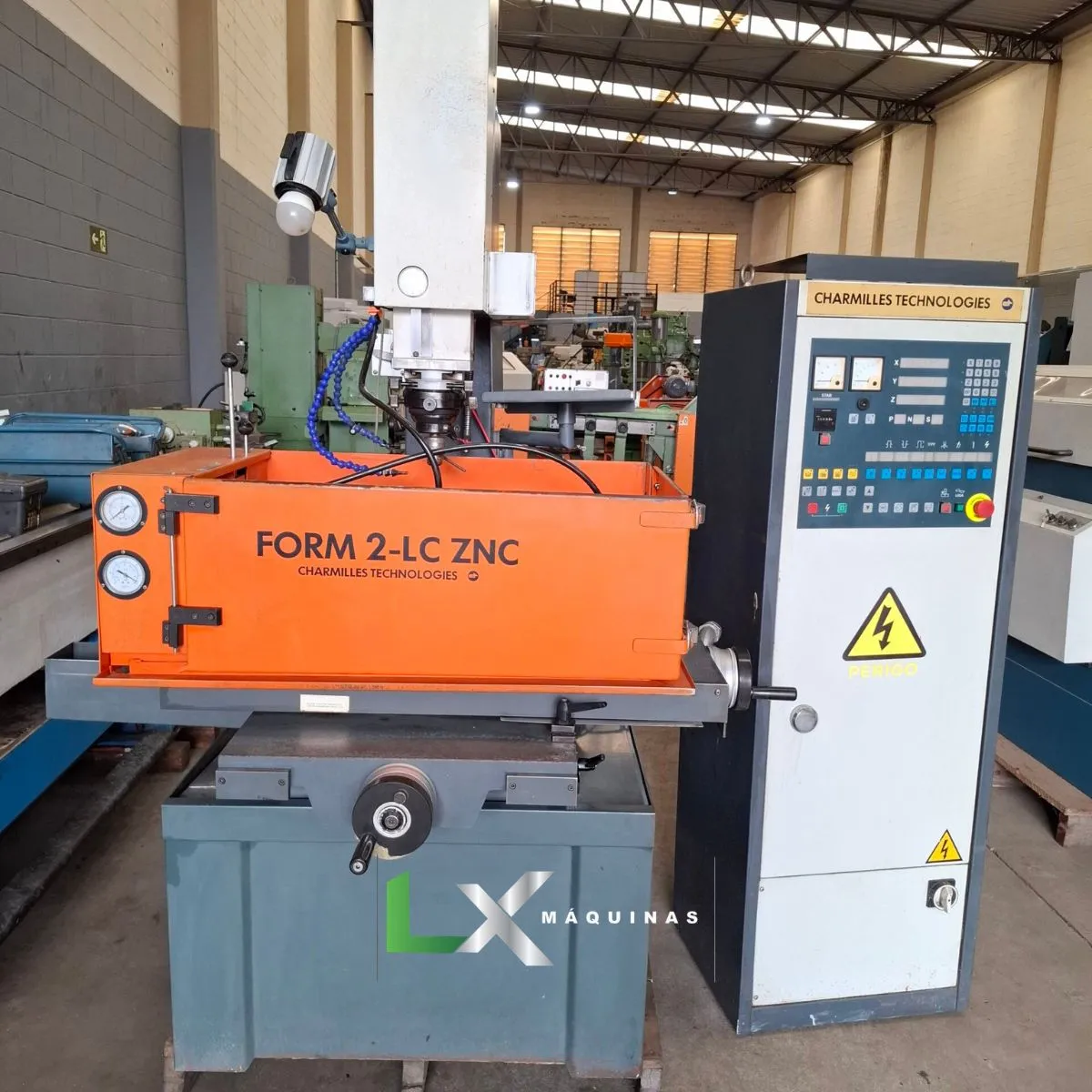

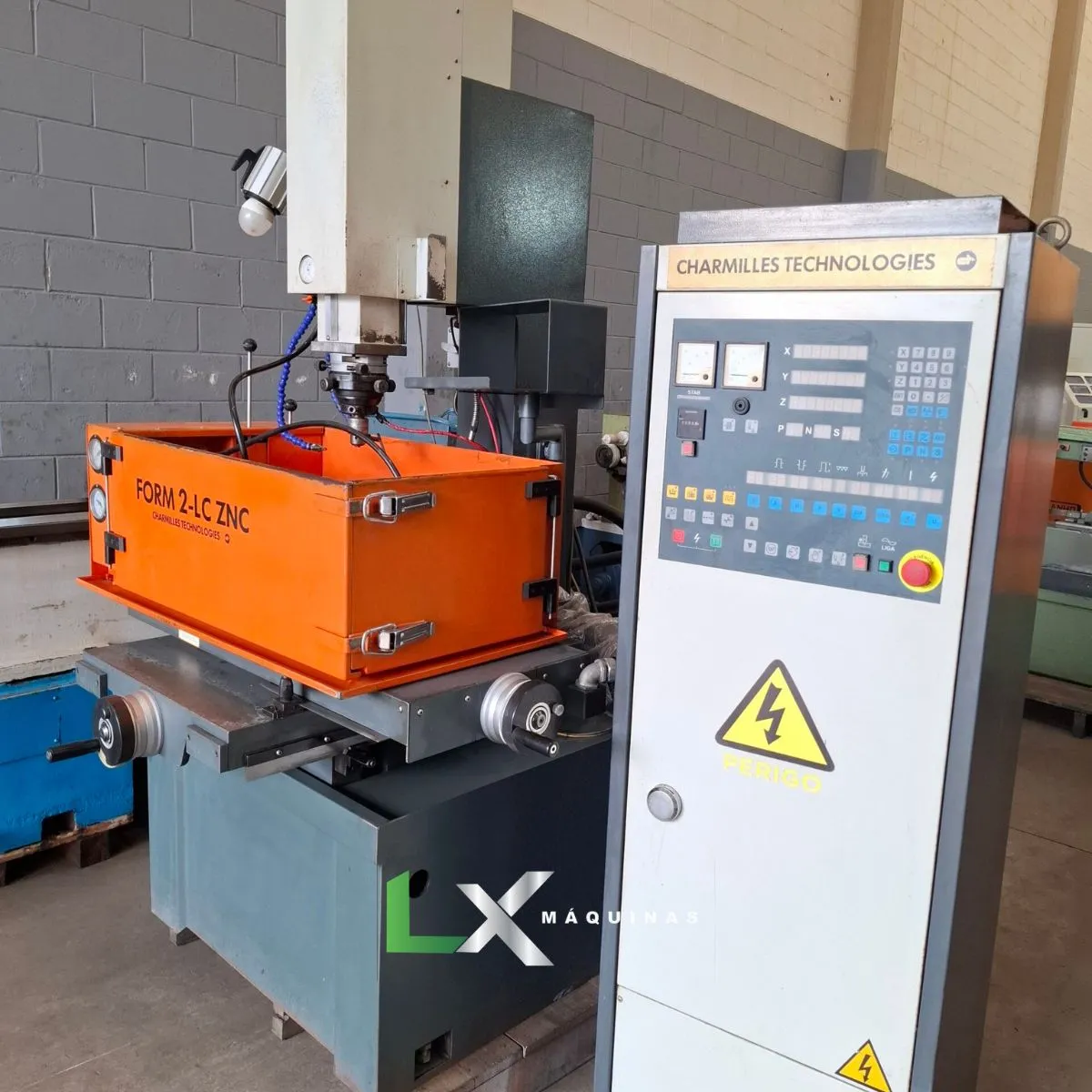

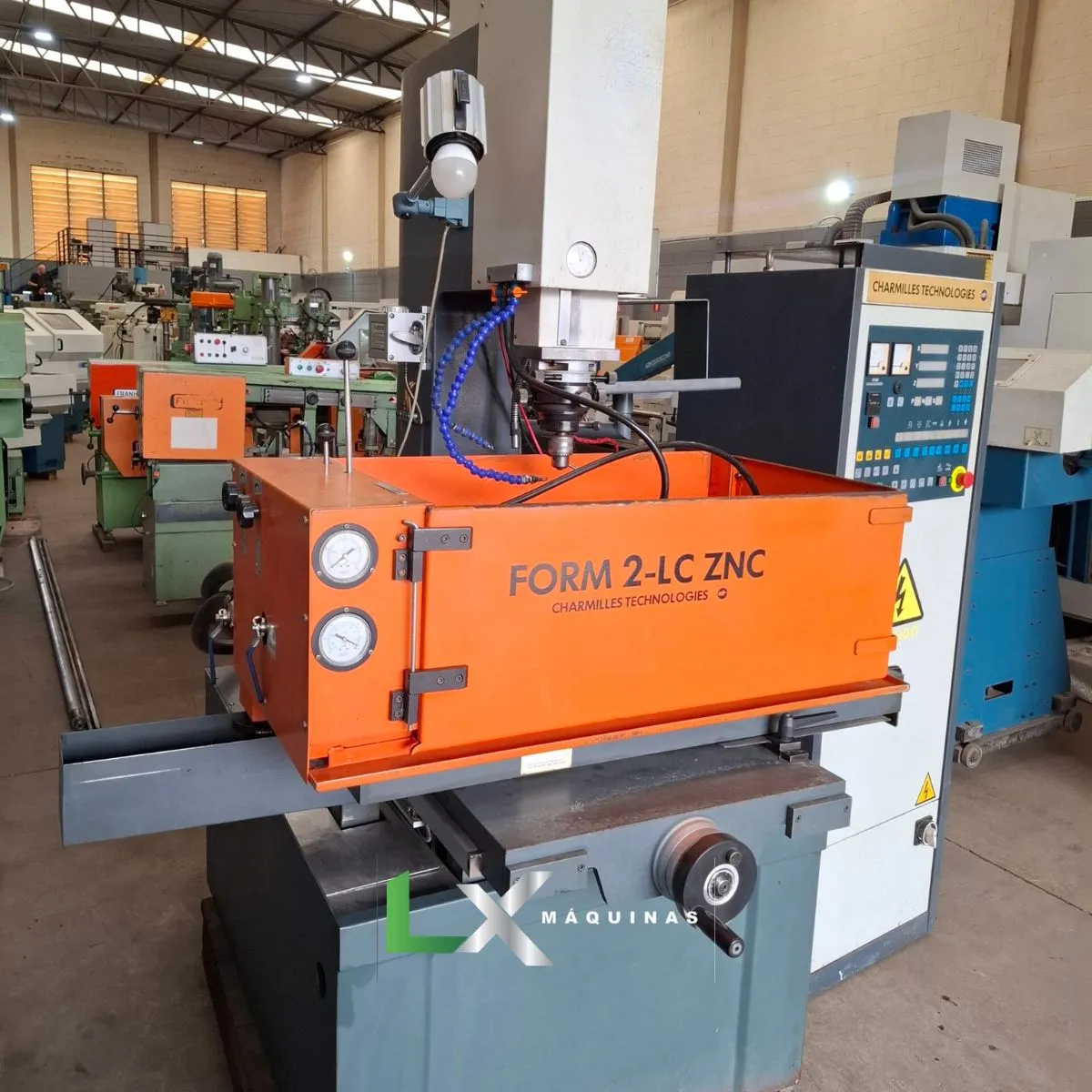

ELETROEROSÃO A PENETRAÇÃO CHARMILLES FORM 2-LC ZNC

MARCA: CHARMILLES

MODELO: FORM 2-LC ZNC

CONTROLE: ZNC

CORRENTE MÁXIMA: 50A

CURSO EIXO X: 300 MM

CURSO EIXO Y: 200 MM

CURSO EIXO Z: 200 MM

DISTÂNCIA MÁXIMA PINOLA/MESA: 550 MM

ÁREA DA MESA: 500 X 350 MM

TANQUE DE TRABALHO: 820 X 500 X 300 MM

PESO MÁXIMO DA PEÇA: ATÉ 500 KG

PESO MÁXIMO DO ELETRODO: 60 KG

RESERVATÓRIO DIELÉTRICO: ~280 LITROS

ALIMENTAÇÃO: 220V TRIFÁSICO

MÁQUINA REVISADA, EM ÓTIMO ESTADO, DISPONÍVEL PARA VISITA E TESTES

GARANTIA DE 3 MESES.

DÚVIDAS FREQUENTES SOBRE A ELETROEROSÃO A PENETRAÇÃO CHARMILLES FORM 2-LC ZNC

1. O que significa o controle “ZNC” na prática da operação desta máquina?

Significa que o ciclo de erosão e o acabamento são automatizados apenas no eixo vertical (Z). O operador posiciona manualmente ou via comandos simples os eixos X e Y nas coordenadas da cavidade. Ao iniciar o ciclo, a máquina controla sozinha a descida do eletrodo, o recuo para limpeza de cavacos (pulsação) e desliga automaticamente assim que atinge a profundidade final programada.

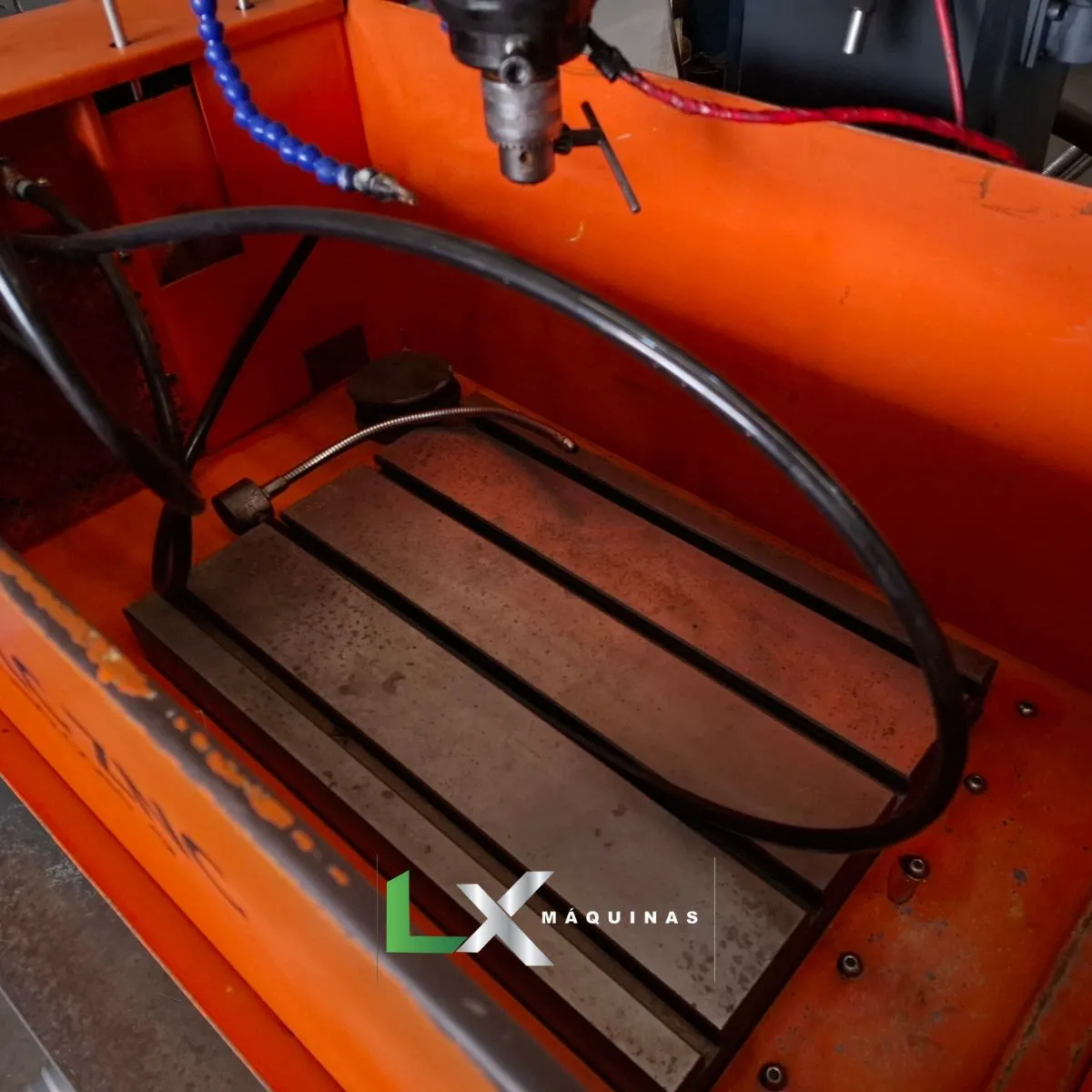

2. Quais são as dimensões de curso dos eixos e o tamanho da mesa de trabalho?

O modelo Form 2-LC apresenta uma mesa de trabalho de 500 mm x 350 mm. Os cursos mecânicos úteis da máquina são de 300 mm no eixo X, 200 mm no eixo Y e 200 mm no eixo Z. O tanque de trabalho integrado suporta peças com dimensões máximas aproximadas de até 820 mm x 500 mm x 300 mm.

3. Qual é a capacidade do gerador de energia e o peso máximo de peça que ela suporta?

Esta máquina é equipada de fábrica com um gerador digital de 40 a 50 Amperes. Em termos de carga, a robustez da sua estrutura permite fixar sobre a mesa peças pesadas de até 500 kg, enquanto o cabeçote suporta eletrodos de cobre ou grafite com peso máximo de até 60 kg.

4. Quantos programas e regulagens de queima podem ser armazenados no painel?

O painel de controle da Charmilles Form 2-LC possui capacidade de memória para armazenar até 40 programas de usinagem diferentes. Além disso, o sistema conta com espaço para registrar até 99 configurações e regimes de gerador (parâmetros de queima), permitindo salvar receitas de desbaste e acabamento para diferentes materiais.

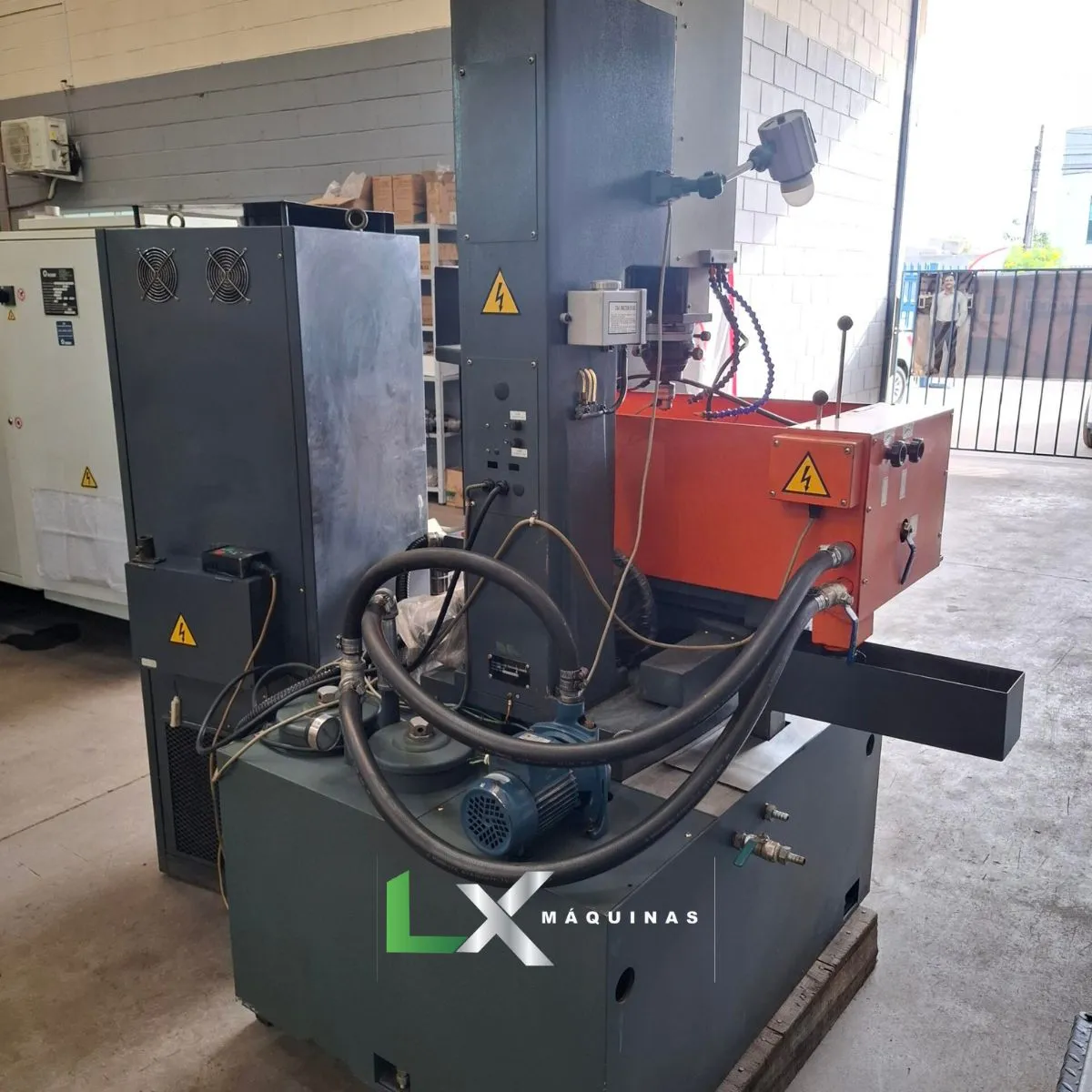

5. Qual a importância do fluido dielétrico e como evitar falhas de arco elétrico nessa máquina?

O fluido dielétrico atua como isolante elétrico, resfriador e meio de lavagem para remover as micropartículas erodidas. Para evitar arcos elétricos (curtos-circuitos que danificam a peça e o eletrodo), o operador deve garantir a filtragem constante do óleo, ajustar corretamente o tempo de pulsação (recuo do eixo Z) e posicionar adequadamente as mangueiras de lavagem interna ou externa para limpar a zona de queima.
