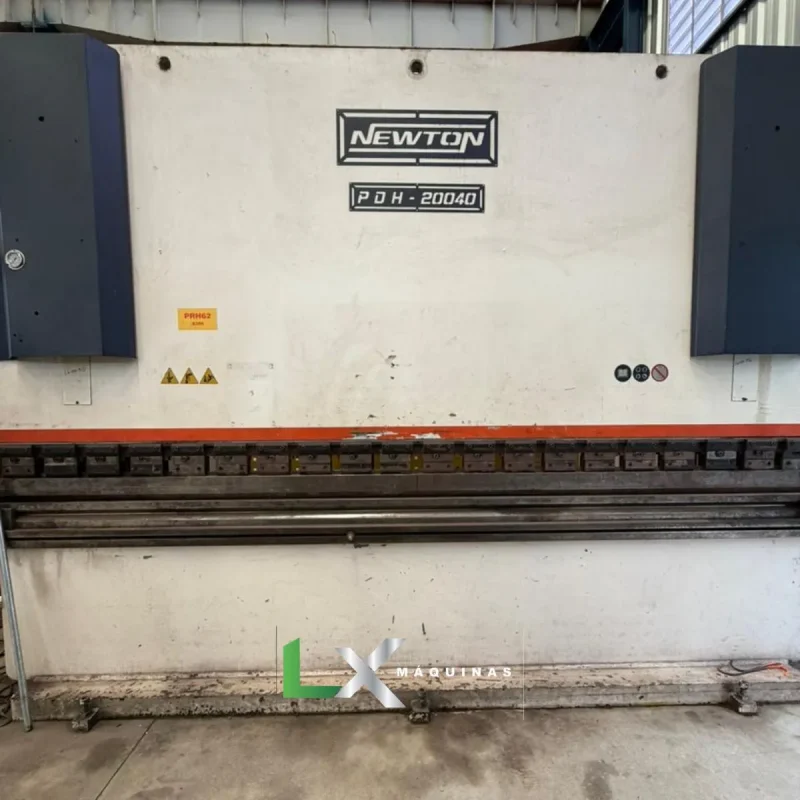

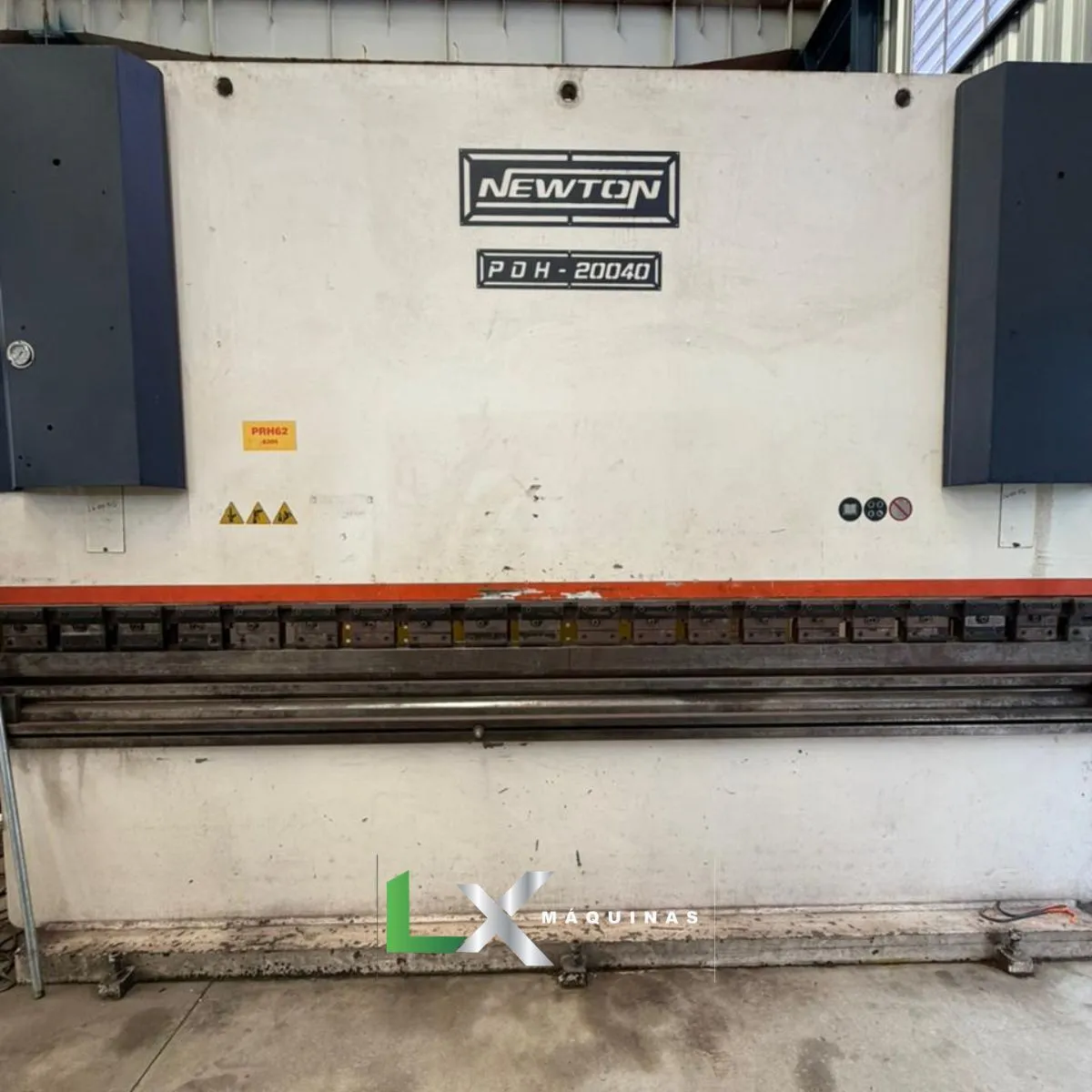

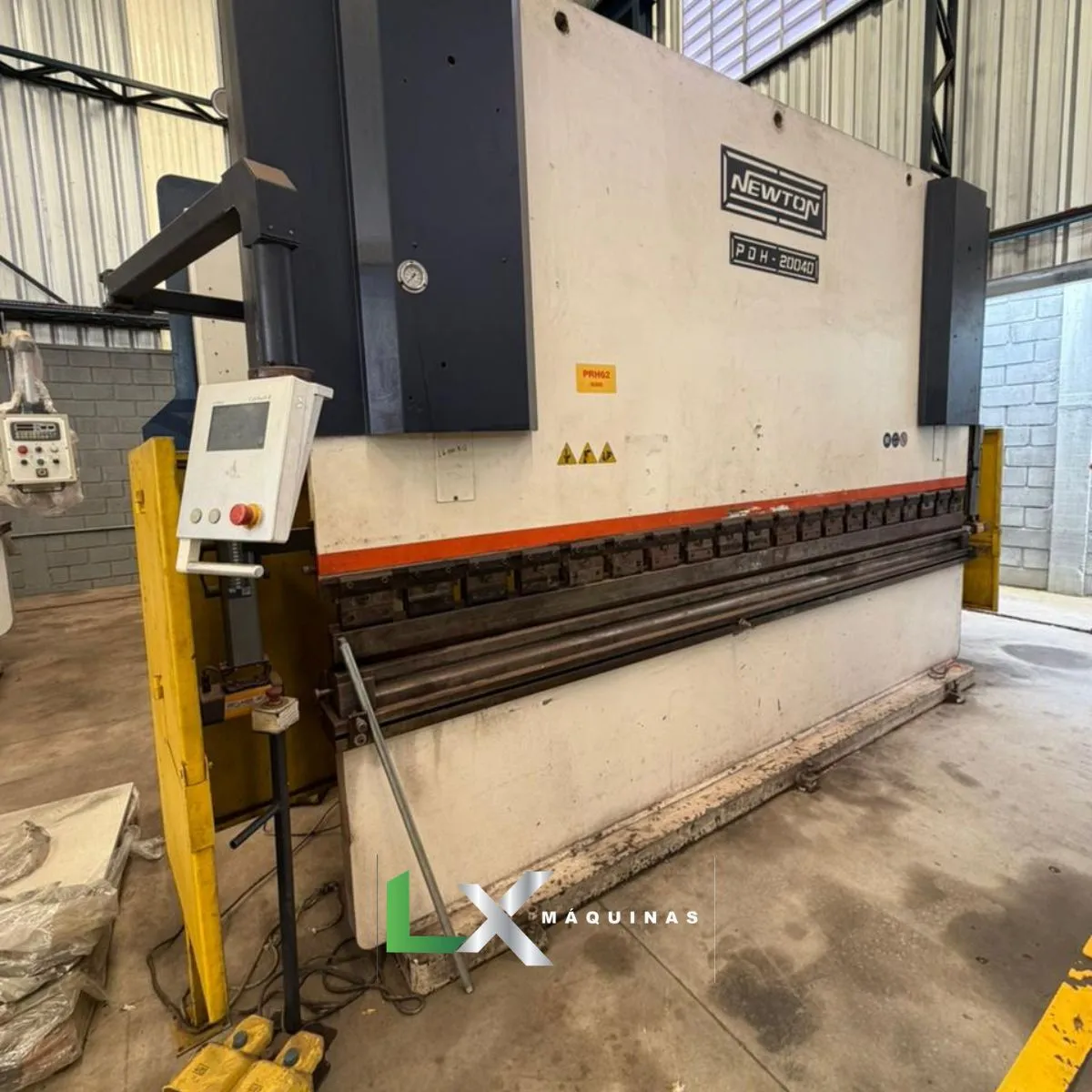

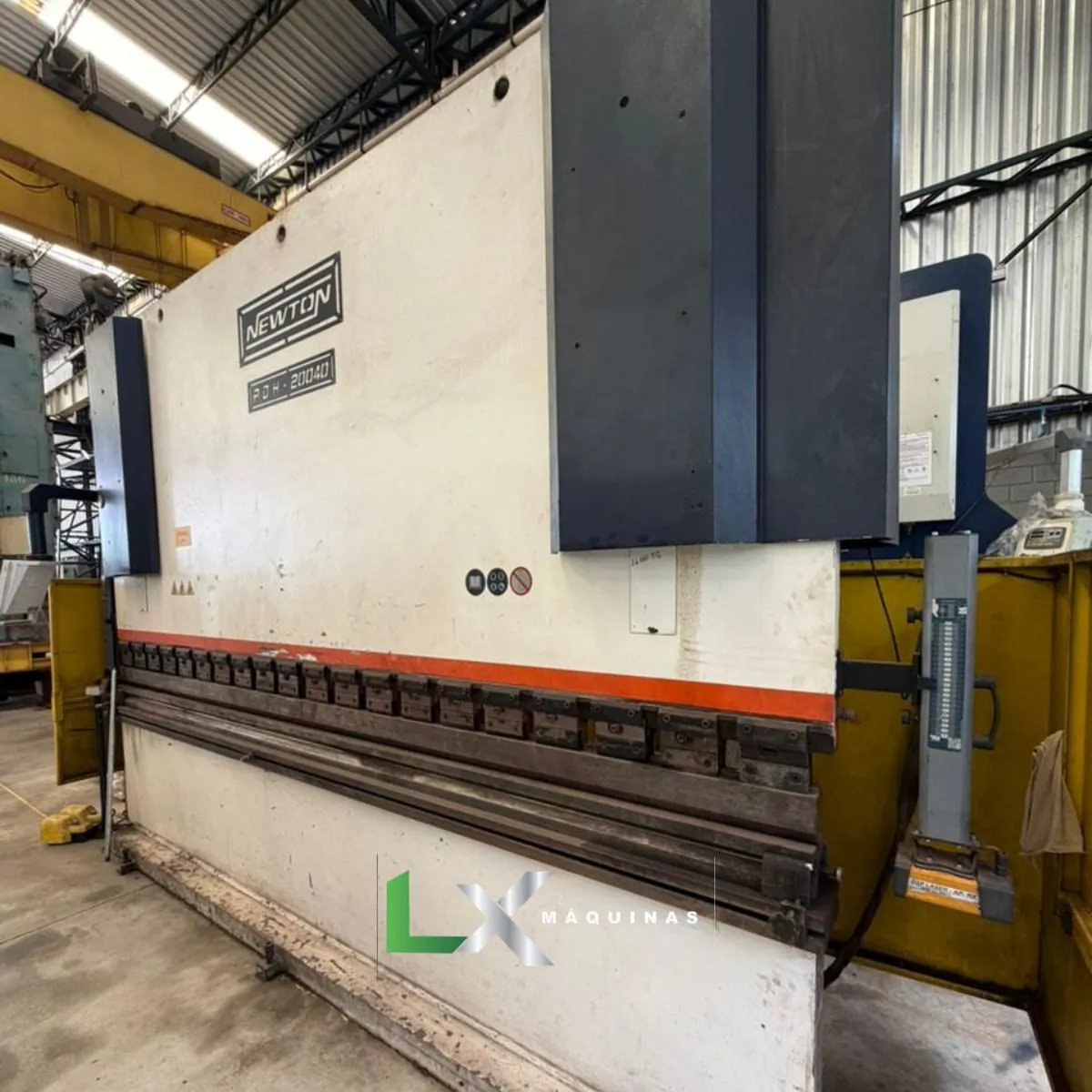

DOBRADEIRA CNC NEWTON – PDH 20040 – ANO 2006

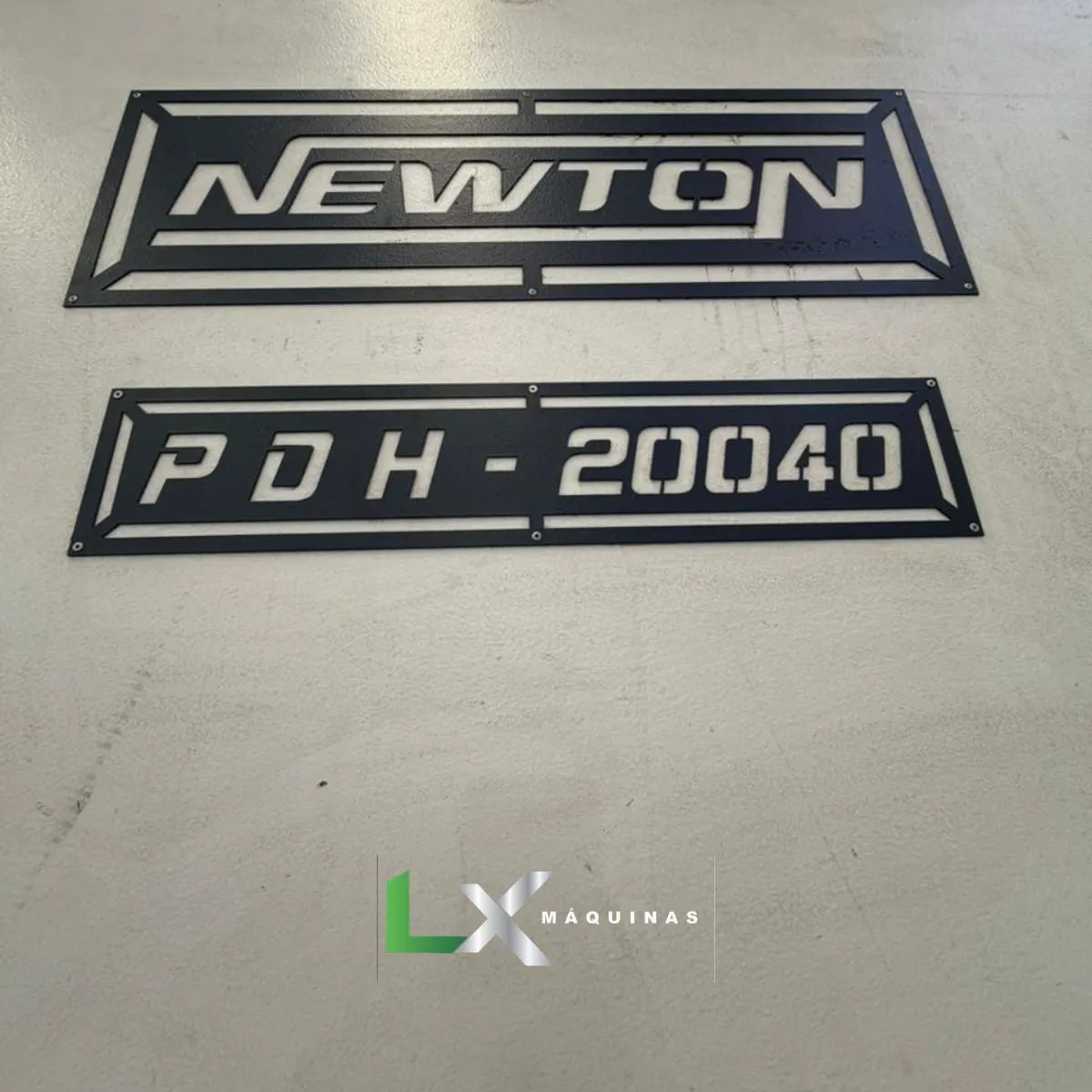

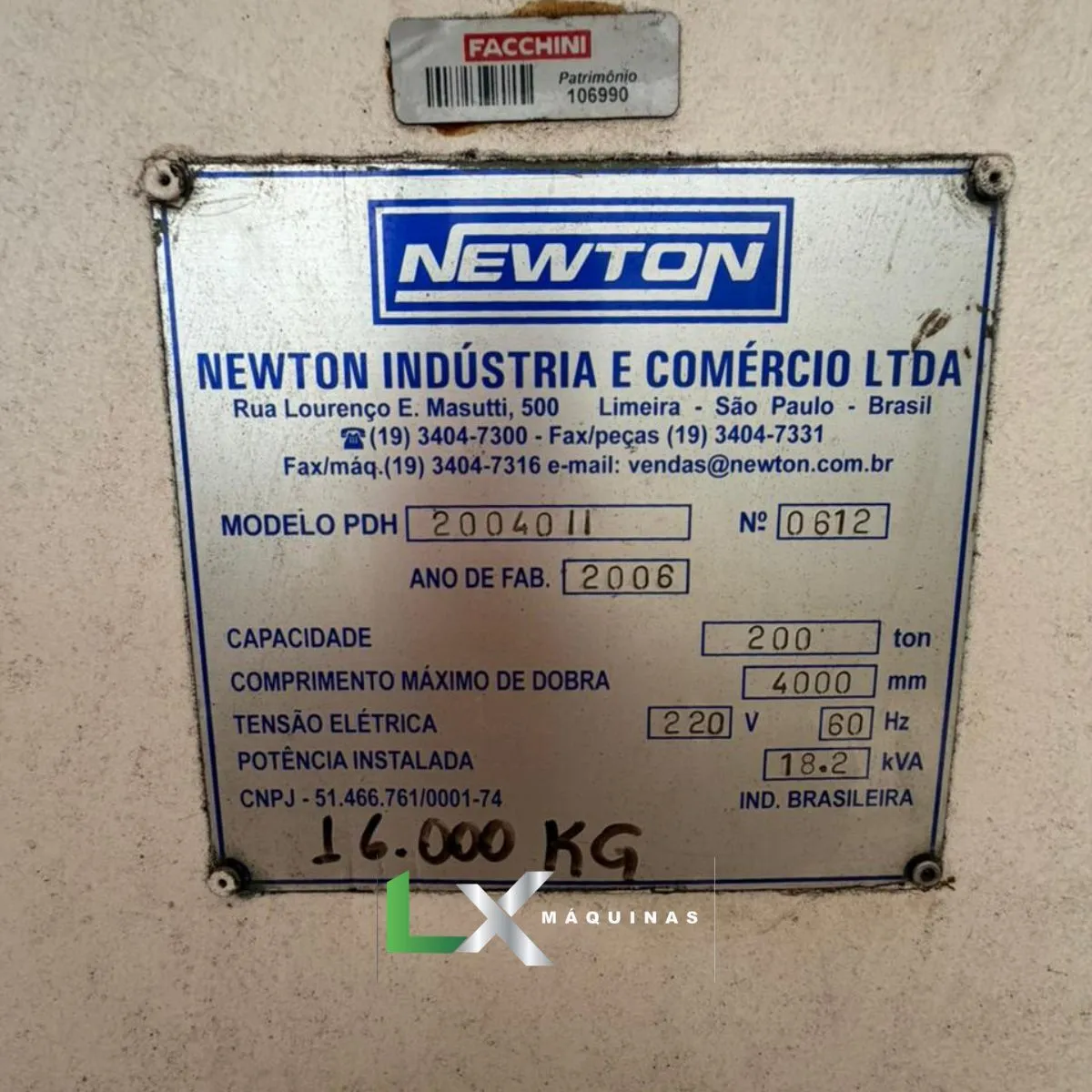

MARCA: NEWTON

MODELO: PDH 20040

ANO DE FABRICAÇÃO: 2006

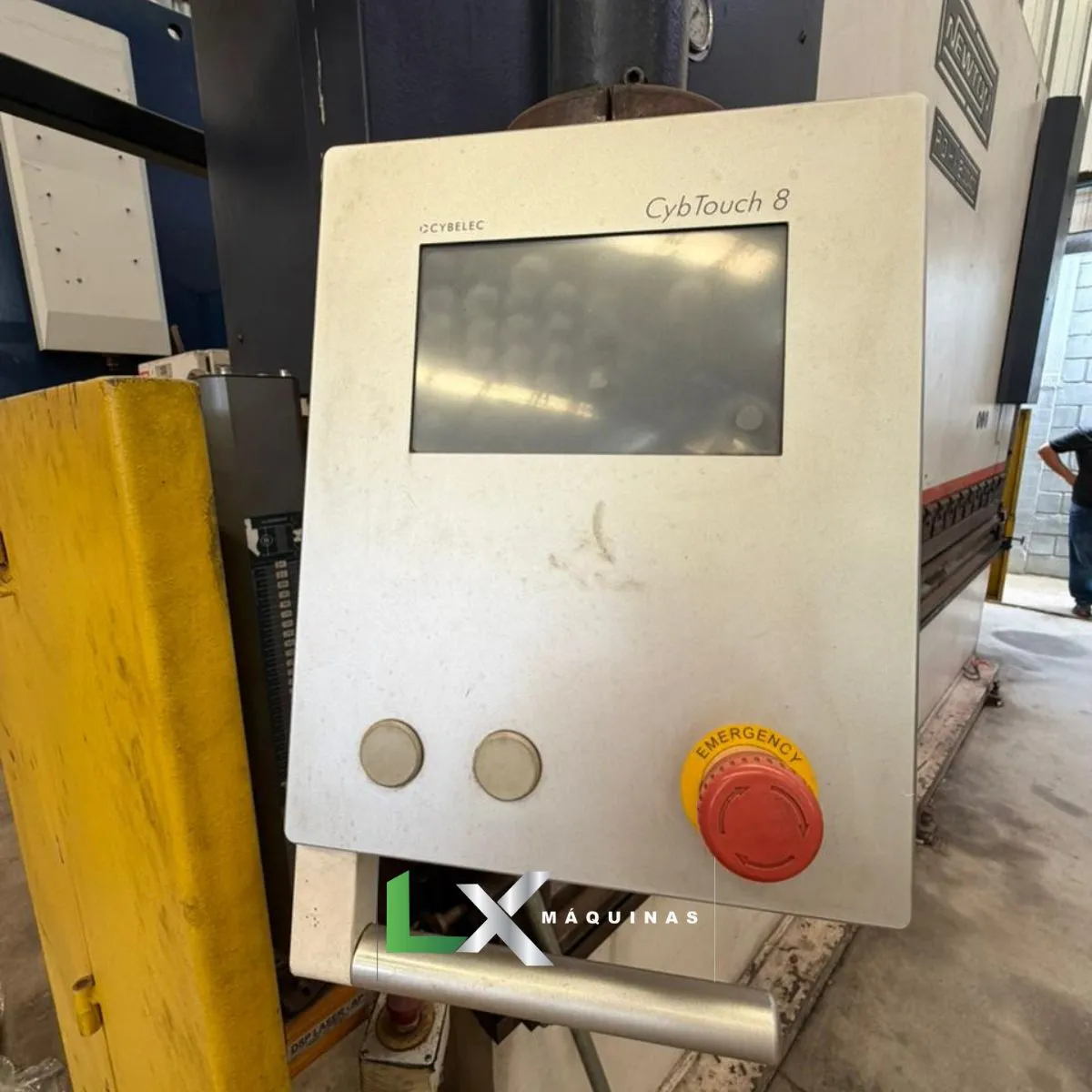

COMANDO CNC: CYBELEC

CAPACIDADE: 200 TON

COMPRIMENTO MÁXIMO DE DOBRA: 4000 MM

EQUIPAMENTO EM OPERAÇÃO NA INDÚSTRIA.

1. O que significam os números “20040” no modelo da máquina?

O código do modelo indica as capacidades principais da máquina: o “200” refere-se à força de dobra de 200 toneladas, e o “40” (ou 4000) indica o comprimento útil da mesa e do prensador, que é de 4.000 mm (4 metros).

2. Quais as características do sistema hidráulico da linha PDH?

A linha PDH é uma prensa dobradeira hidráulica convencional que utiliza um sistema de barra de torção para garantir o paralelismo entre o prensador e a mesa. No modelo de 2006, os cilindros hidráulicos são responsáveis pela descida forçada, proporcionando força constante em todo o curso.

3. Qual o nível de automação do CNC em uma Newton de 2006?

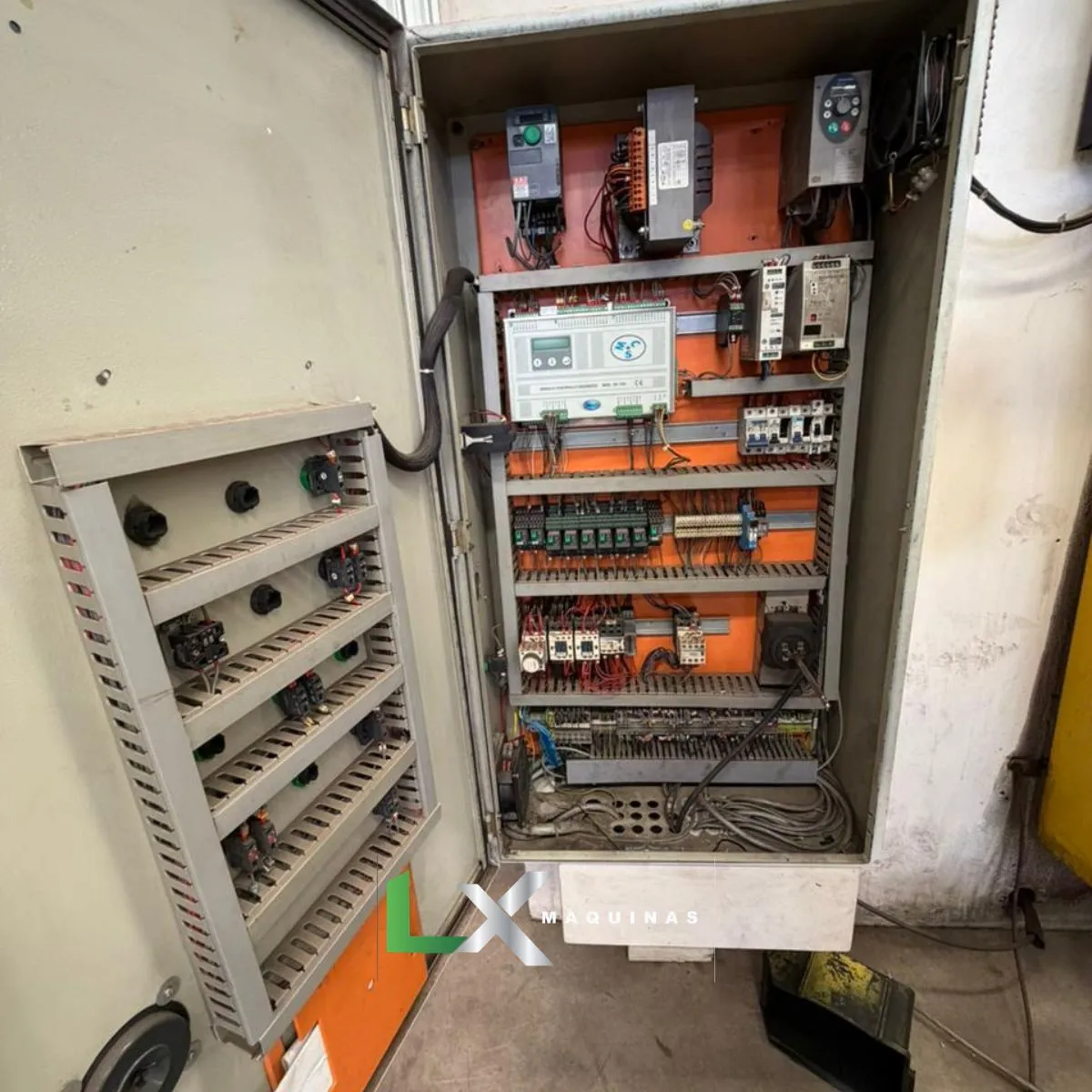

Embora o comando varie conforme a configuração original, máquinas desse ano geralmente possuem CNC numérico para controle automático do eixo X (limitador traseiro) e do eixo Y (profundidade de dobra/ângulo). Isso permite armazenar programas com diferentes sequências de dobra, eliminando ajustes manuais repetitivos.

4. Qual a espessura máxima que ela consegue dobrar?

A capacidade de espessura depende diretamente da abertura do canal (matriz “V”) utilizado. Com 200 toneladas e 4 metros, ela é capaz de dobrar chapas de aço carbono de aproximadamente 6,35 mm (1/4″) em todo o seu comprimento, ou espessuras maiores em comprimentos reduzidos, respeitando a tabela de forças do fabricante.

5. O que deve ser verificado em uma máquina de 2006 para garantir sua conservação?

Para que o equipamento seja considerado em bom estado, é crucial inspecionar:

Vazamentos: Checar retentores dos cilindros principais e mangueiras.

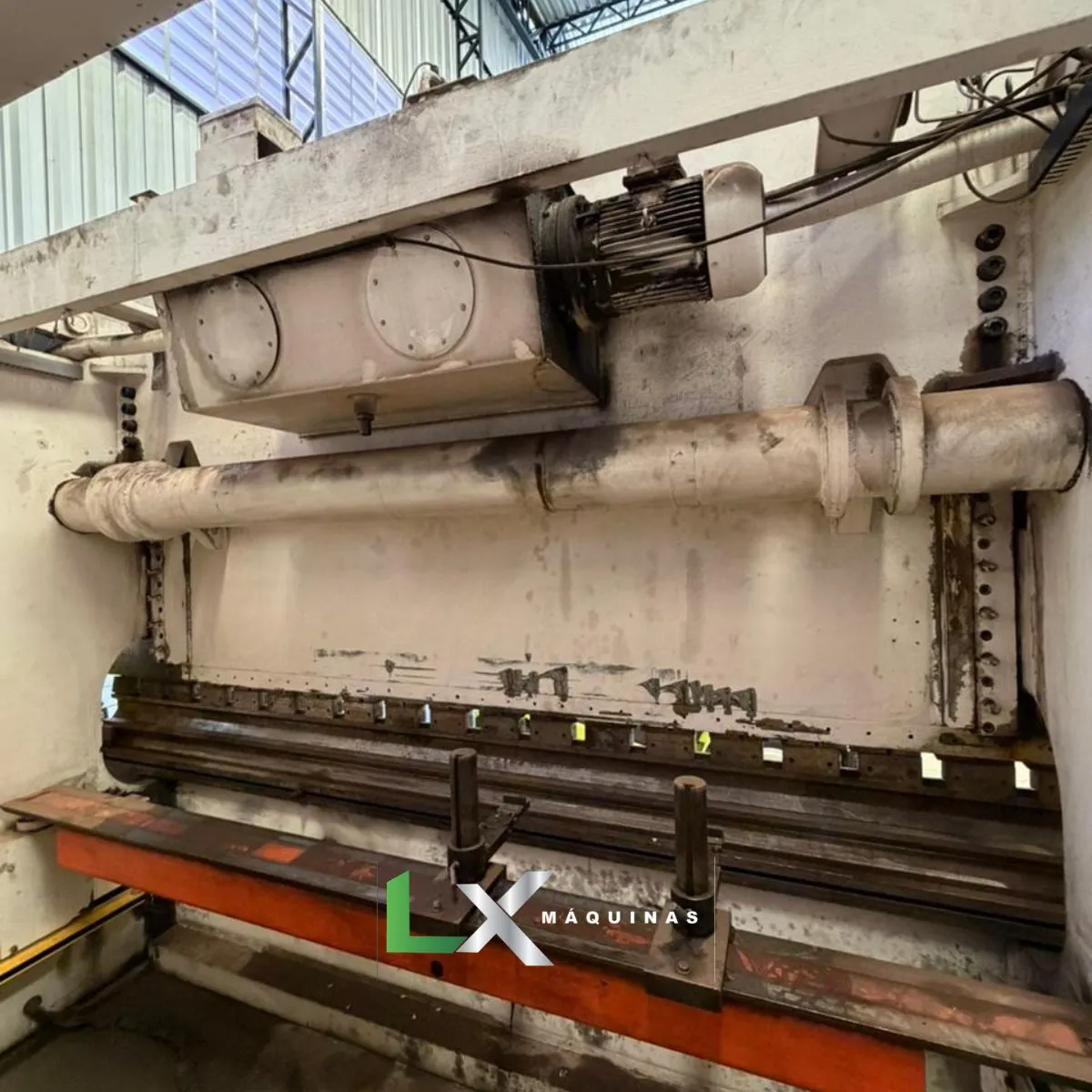

Barra de torção: Verificar se não há trincas ou folgas excessivas nos mancais.

Limitador traseiro: Testar a precisão de posicionamento do eixo X e se os fusos estão lubrificados.

Ferramental: O estado de conservação do punção e da matriz, que impactam diretamente na qualidade do ângulo final.
