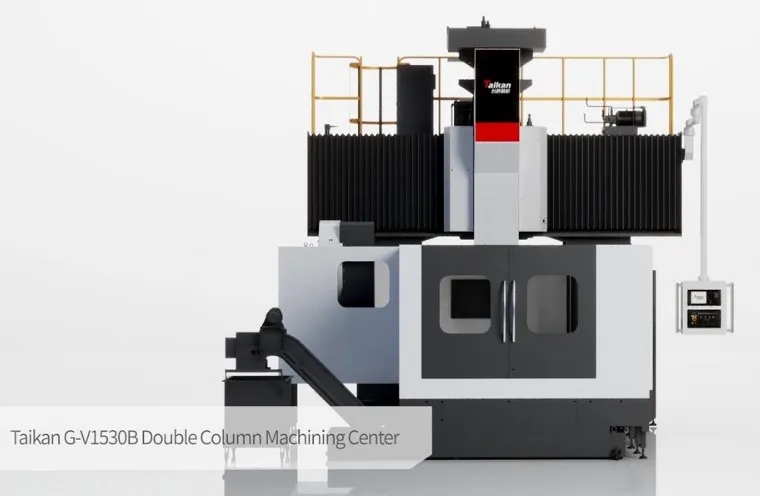

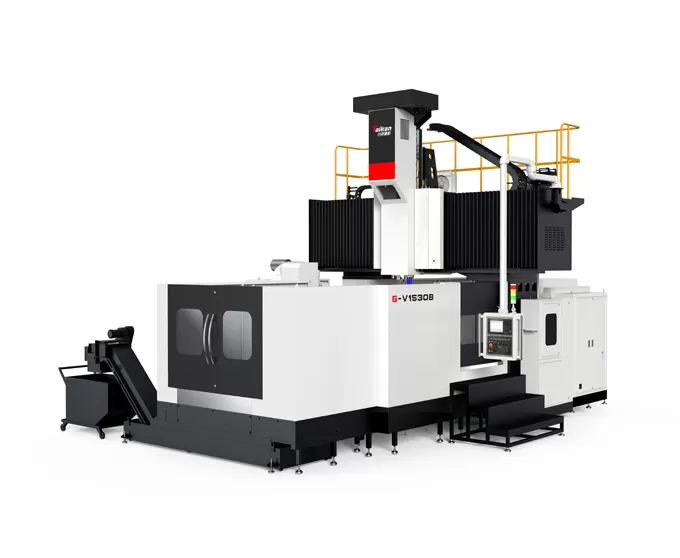

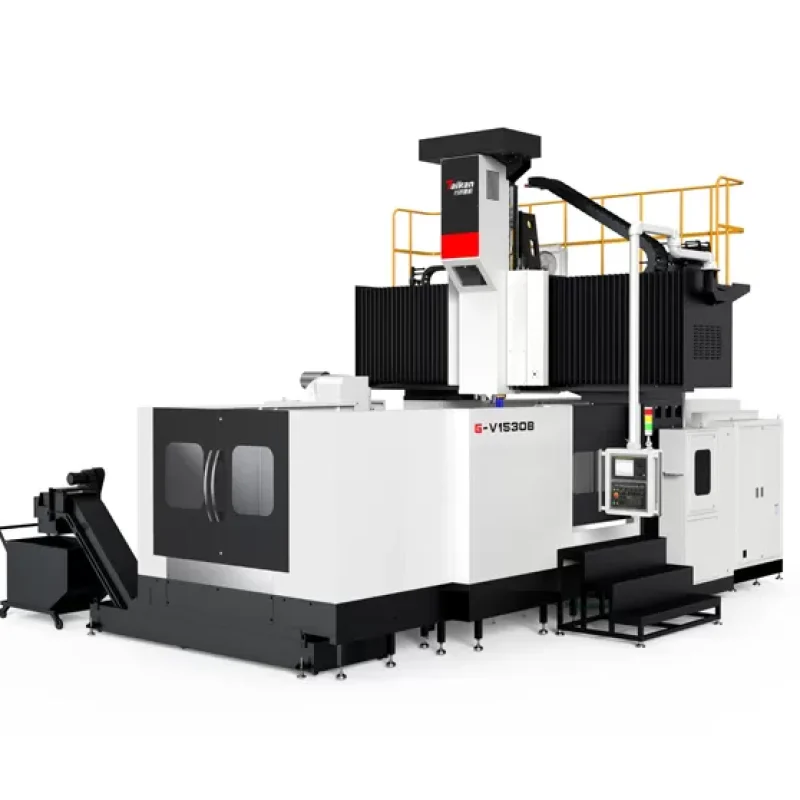

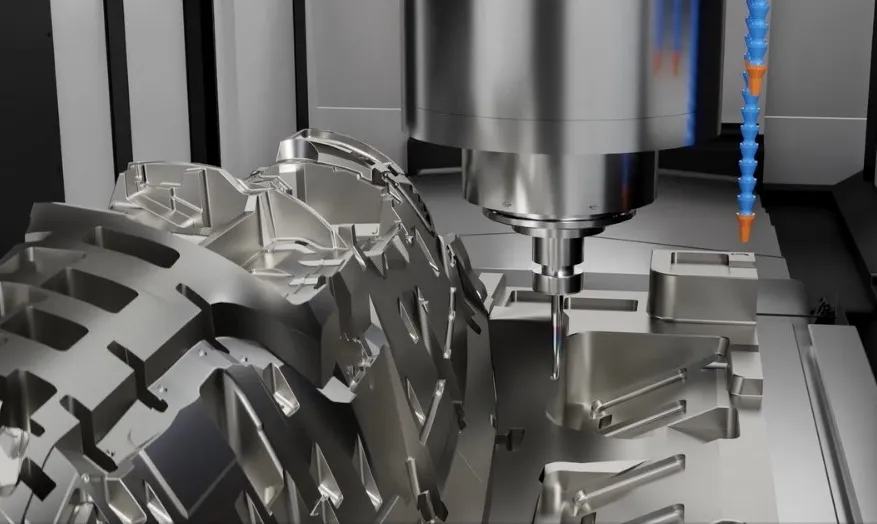

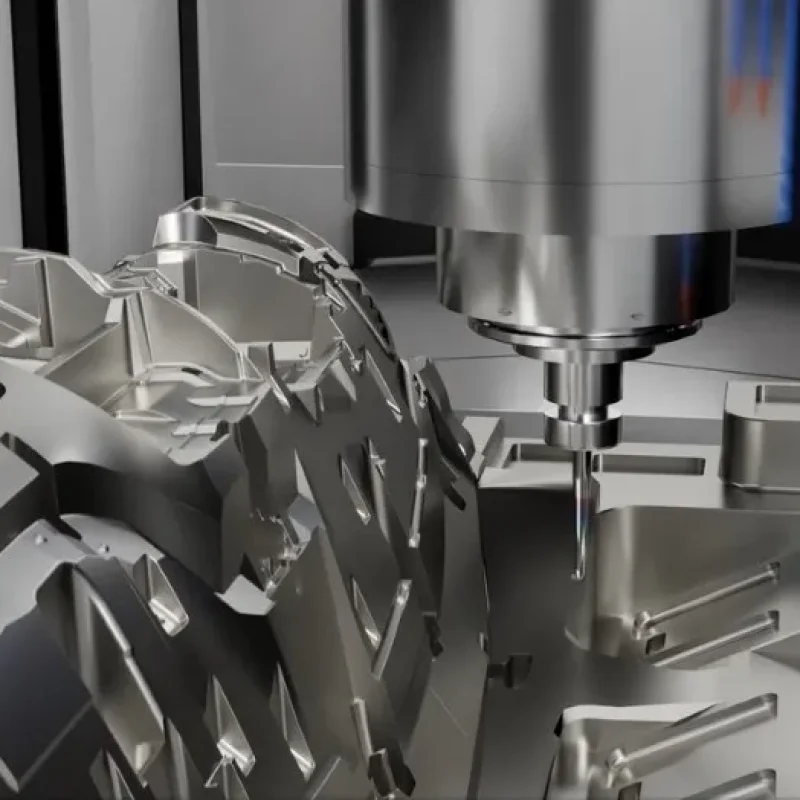

CENTRO DE USINAGEM PORTAL GUIAS LINEARES DE ALTA PRECISÃO TAIKAN GV1530B

• MARCA: TAIKAN
• MODELO: GV1530B
• COMANDO: FANUC OI-MF PLUS ( OPCIONAL: MITSUBISHI M80/ SIEMENS 828D )

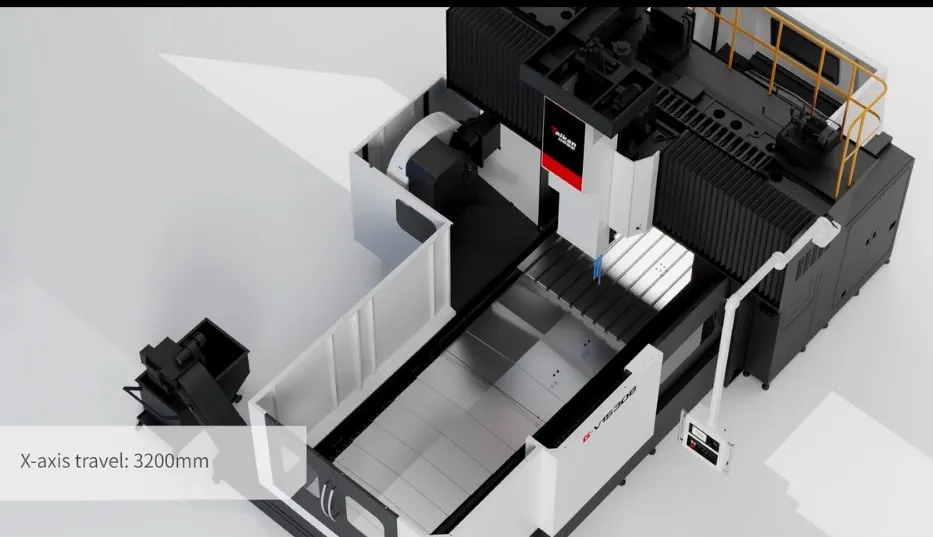

• CURSO EM X: 3200 MM

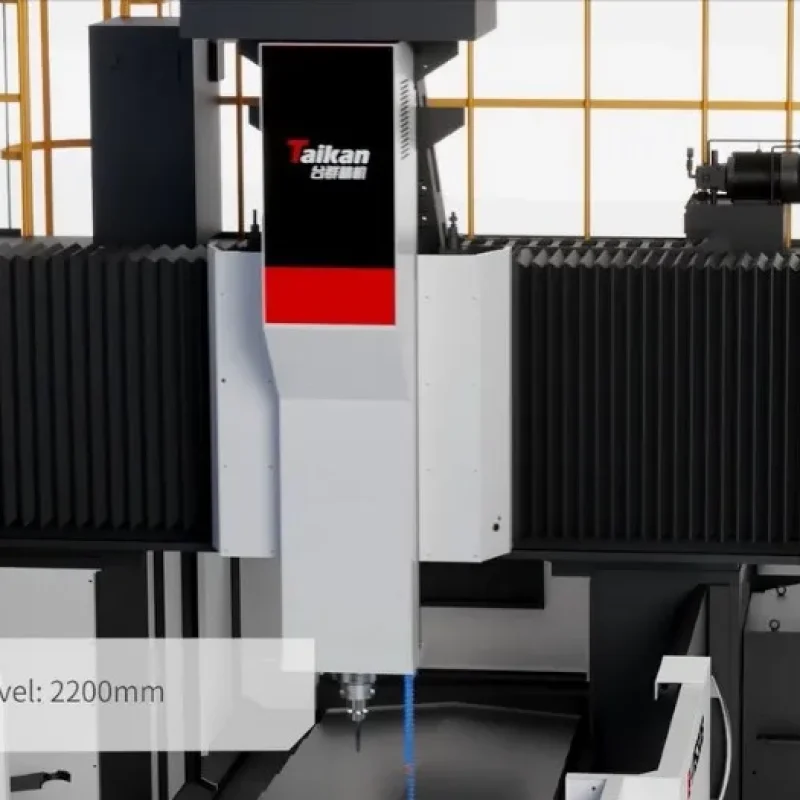

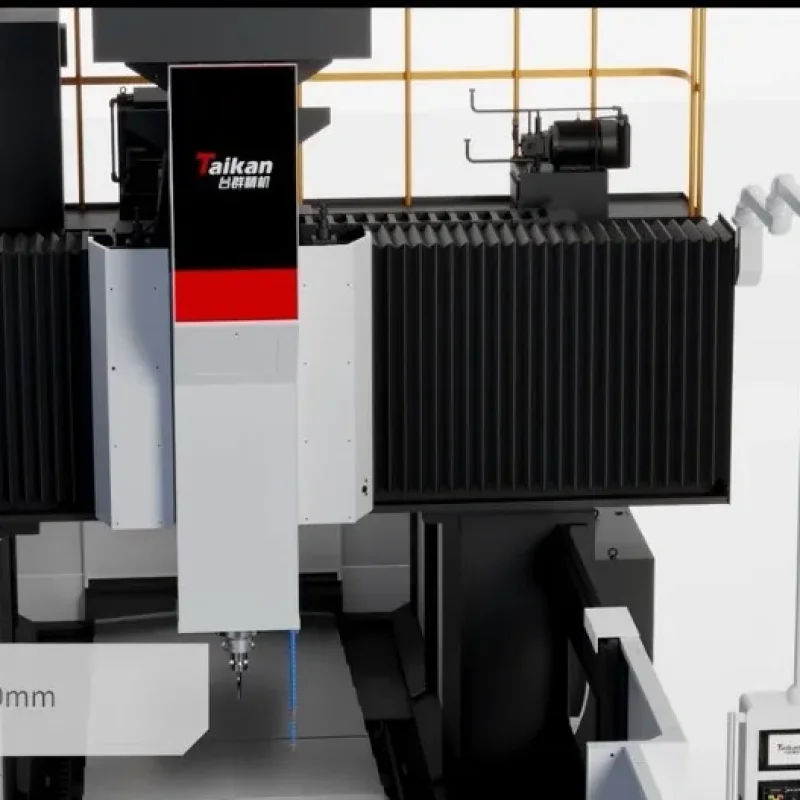

• CURSO EM Y: 2200 MM

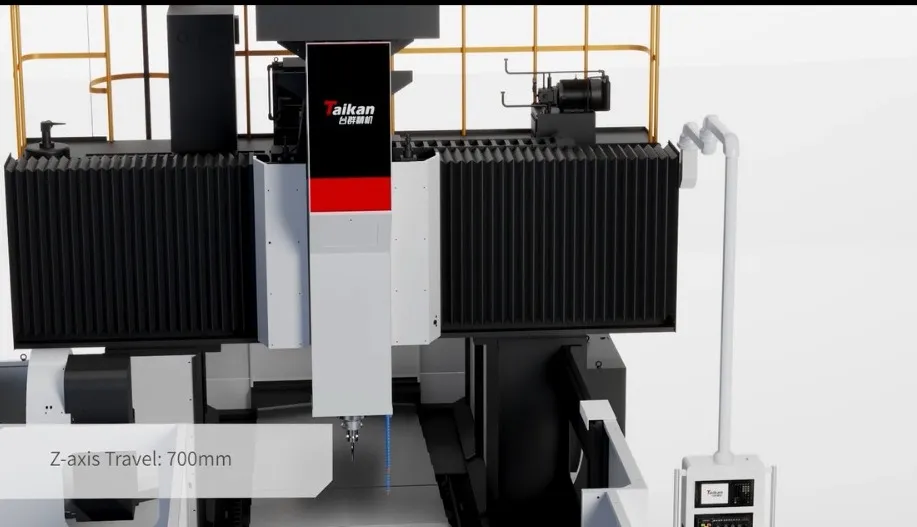

• CURSO EM Z: 1000 MM ( OPCIONAL: 1250 MM )
• DISTANCIA DO FUSO ATE A MESA: (A:250~1000 MM) ( OPCIONAL: 250~1500 MM )
• ENTRE COLUNAS: 1980 MM

DIMENSOES DA MESA

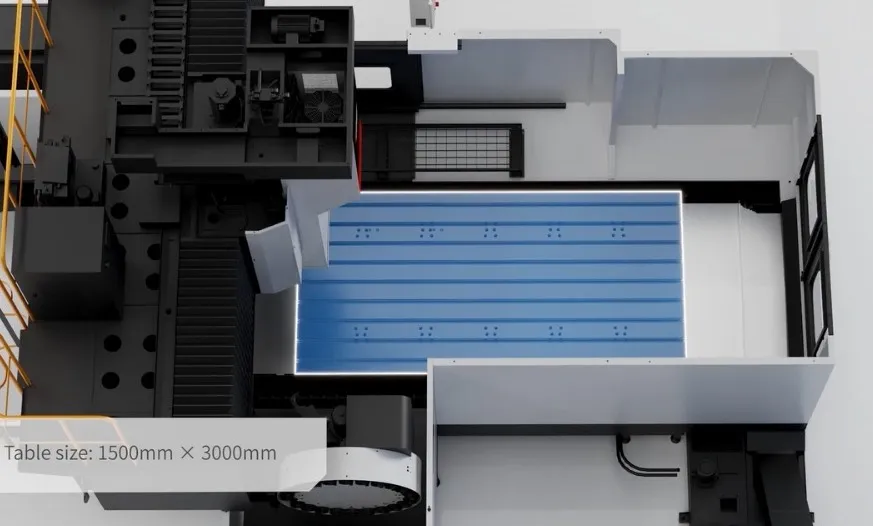

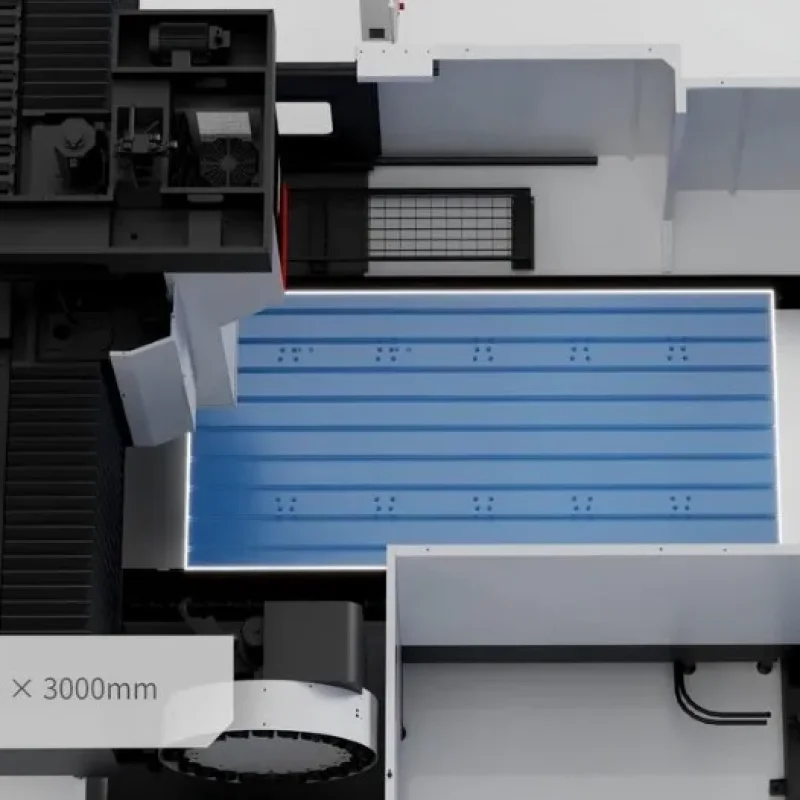

• TAMANHO DA MESA CxL: 1500 X 3000 MM
• CAPACIDADE DE CARGA: 10.000 KG
• RANHURA EM T: 28x160x9

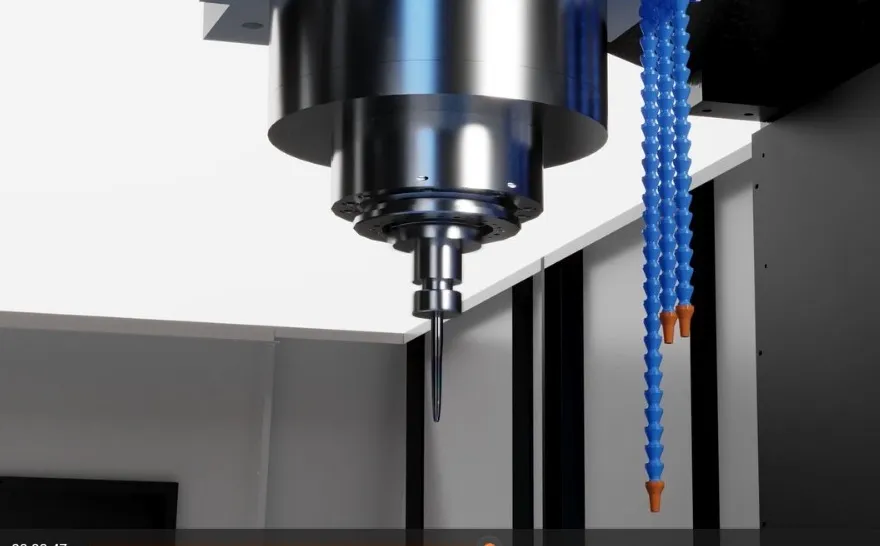

FUSO

•  POR ENGRENAGEM ( OPCIONAL ACIONAMENTO POR CORREIA )
• VELOCIDADE DO FUSO: 6000 RPM – VERSAO C: 15.000 ( 18.000 RPM )
• POTENCIA: 15/18,5 KW – VERSÃO C: 15/22 KW (NOMINAL/PICO)
• SAIDA DE TORQUE: 807/1331 Nm (NOMINAL/PICO)
• CONE FUSO: BT50 – VERSÃO C: BBT40 (OPÇÃO: HSK-A63)

TROCA DE FERRAMENTAS ( OPCIONAL )

• NUMERO DE FERRAMENTAS: 24 FERRAMENTAS (OPCIONAL 40 FERRAMENTA )
• DIAMETRO MAX DA FERRAMENTA: 110 /220 MM
• COMPRIMENTO MAX DA FERRAMENTA: 350 MM – VERSÃO C: 250 MM
• PESO MAX DA FERRAMENTA: 18 KG – VERSÃO C: 8 KG

VELOCIDADE

• AVANÇO DE CORTE: 8 M/MIN
• AVANÇO RAPIDO X/Y/Z: 15 / 15 / 15 M/MIN

PRECISÃO

• POSICIONAMENTO X/Y/Z: 0,015 X 0,012 X 0,012 MM
• REPETIBILIDADE X/Y/Z: 0,008 X 0,008 X 0,008 MM

OUTRAS CARACTERISTICAS:

• CONTRA PESO: BALANÇO POR NITROGENIO
• SUPRIMENTO DE AR: 300 ANR – PRESÃO: 0,5~0,8 MPa
• CAPACIDADE ELETRICA TOTAL: 40 KVA
• CAPACIDADE TANQUE DE OLEO REFRIGERANTE: 400 L
•  TAMANHO DA MAQUINA C X L X A: 6406 x 7676 x 10241 MM

• Design integrado: a máquina apresenta uma estrutura tipo pórtico com coluna e viga transversal integradas, aumentando a rigidez geral.
• Sistema de Balanceamento do Eixo Z: Utiliza pressão de nitrogênio para contrabalançar o peso da caixa do fuso e do carneiro, reduzindo a carga sobre o servomotor. Isso minimiza a vibração e a deformação, melhorando a precisão e a estabilidade da usinagem. Além disso, reduz o desgaste mecânico, prolongando a vida útil da máquina.
• Guia de 3 eixos: adota um design de guia linear do tipo rolo, proporcionando resposta dinâmica rápida e alta precisão, garantindo uma operação suave sem deslizamento.
• Sistema de acionamento: O servomotor é acoplado diretamente a um parafuso de esferas de alta precisão, combinado com uma estrutura fixa pré-tensionada em ambas as extremidades, alcançando alta precisão e estabilidade de transmissão.
• Eixo acionado por engrenagem: Unidade de eixo BT50-6000 rpm combinada com uma caixa de engrenagens para demandas de corte pesadas. A caixa de engrenagens possui função de resfriamento a óleo para reduzir a deformação térmica do eixo, garantindo alta eficiência de corte.

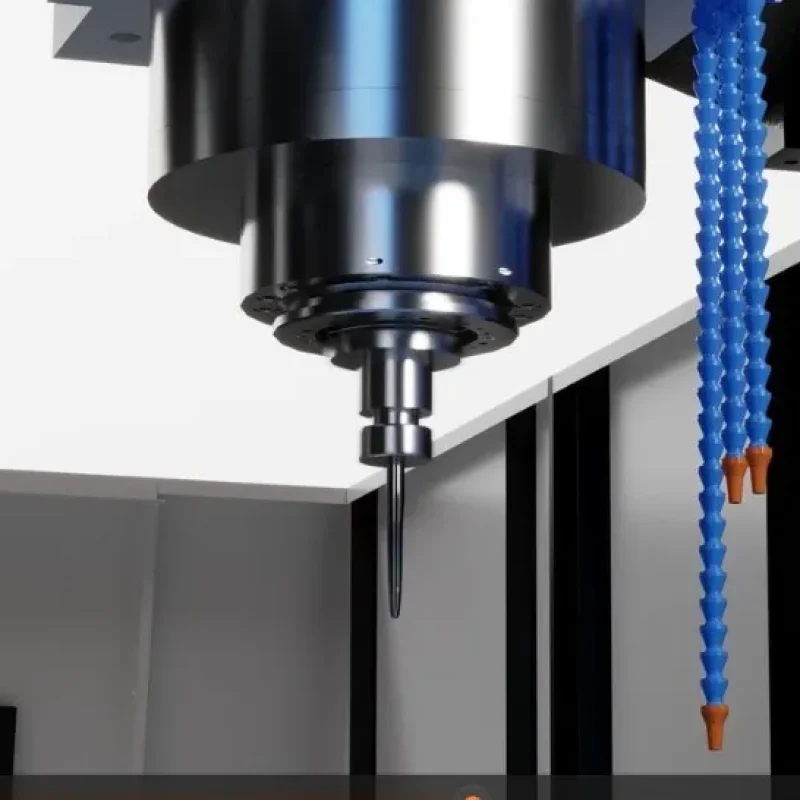

• Fuso Motorizado: Fuso motorizado de alta frequência com velocidade máxima de 15.000 rpm. Equipado com um codificador de anel coaxial para feedback sincronizado da velocidade e do ângulo do fuso, oferecendo funcionalidade de rosqueamento rígido e excelente desempenho em alta velocidade.
• Prevenção de refrigerante: a extremidade frontal do eixo incorpora uma estrutura de vedação em labirinto e um sistema de proteção de cortina de ar, impedindo efetivamente a entrada de refrigerante nos rolamentos do eixo e prolongando a vida útil.
• Controle térmico: equipado com função de sopro de ar central e sistema de resfriamento por circulação automática, reduzindo significativamente o aumento de temperatura e a deformação térmica, garantindo alta precisão e estabilidade de usinagem.
• Transportador de cavacos em espiral: um conjunto em cada lado da mesa de trabalho, com diâmetro de parafuso de 120 mm e grande seção transversal quadrada de aço, expelindo rapidamente os cavacos para fora da máquina.

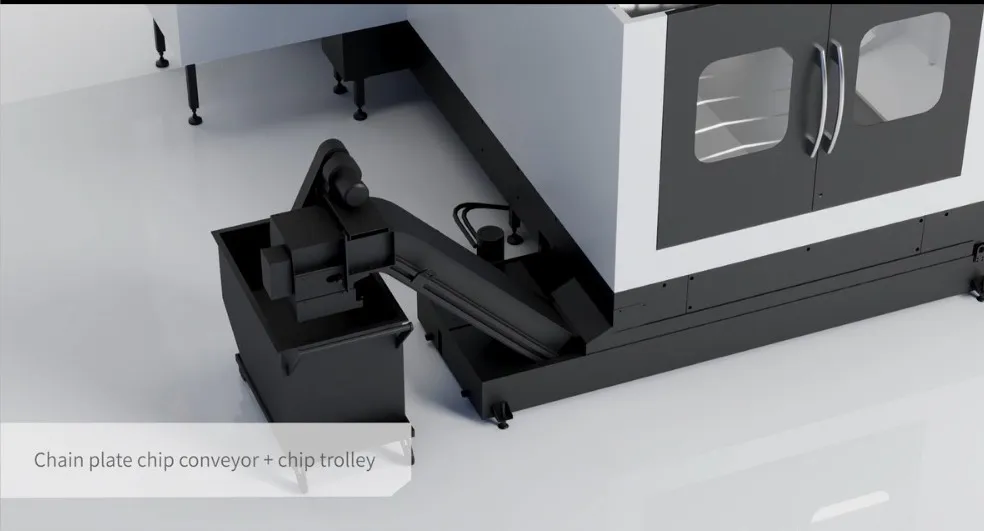

• Transportador de elevação de cavacos tipo corrente: localizado na extremidade da máquina, com inclinação de 45 graus, placa de corrente mais larga e barras raspadoras em formato de dentes de serra, coletando rapidamente os cavacos no pequeno transportador de cavacos.
• Tanque de refrigerante: Sistema de filtragem multicamadas para filtrar impurezas e garantir uma usinagem suave.
