Código: G-V2060

NOVA

DIMENSOES DA MESA

FUSO

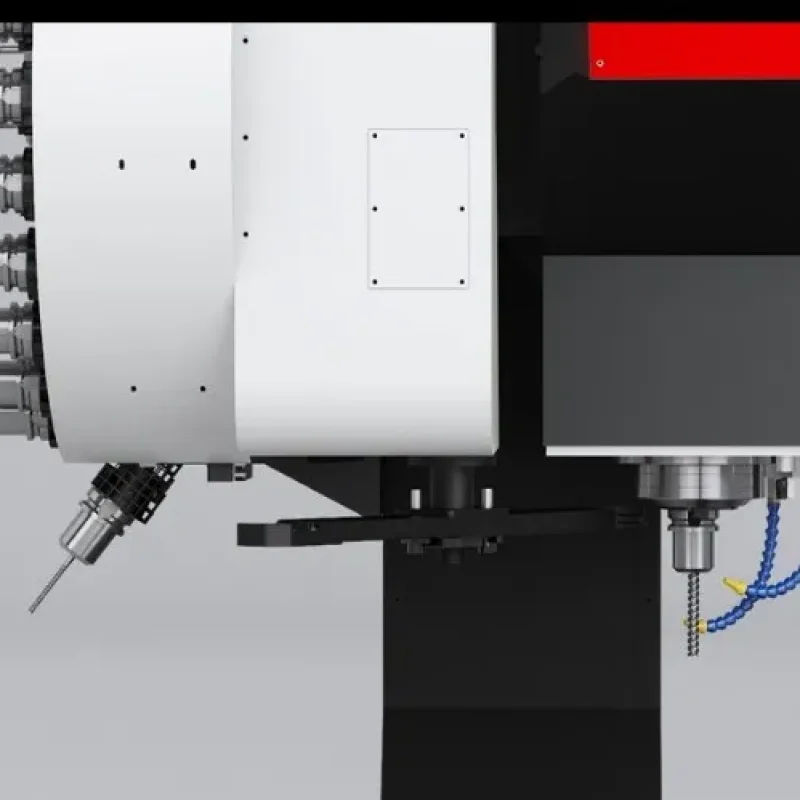

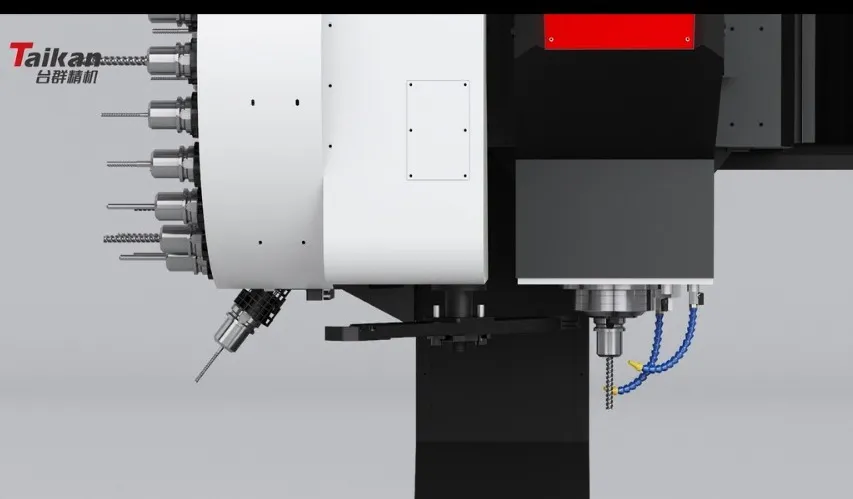

TROCA DE FERRAMENTAS ( OPCIONAL )

VELOCIDADE

PRECISÃO

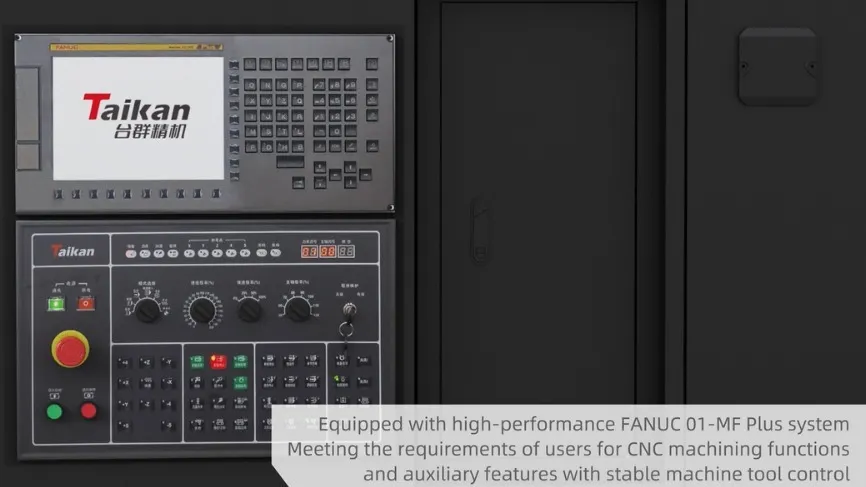

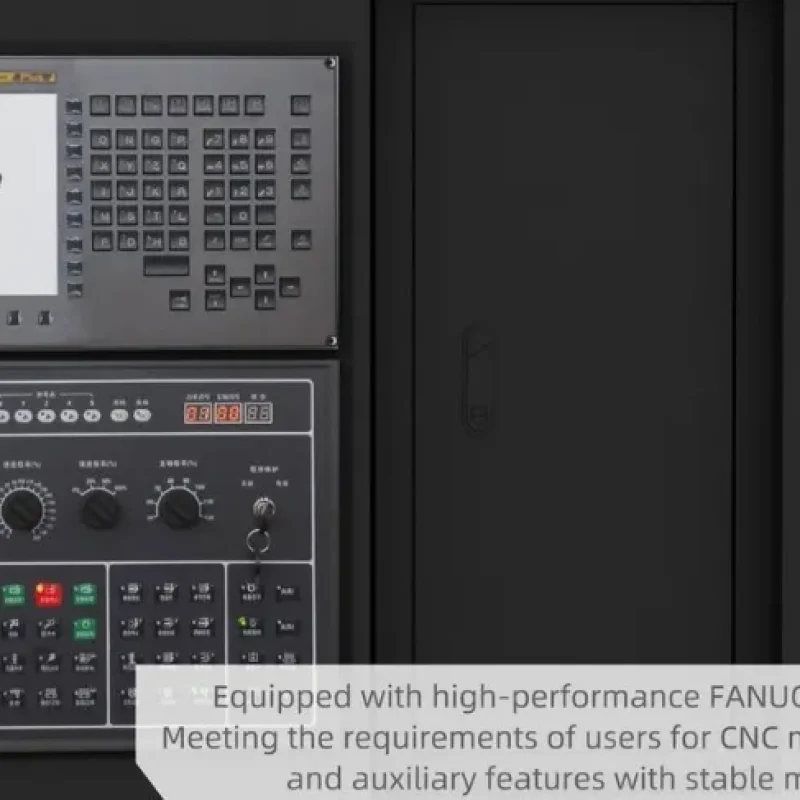

OUTRAS CARACTERISTICAS:

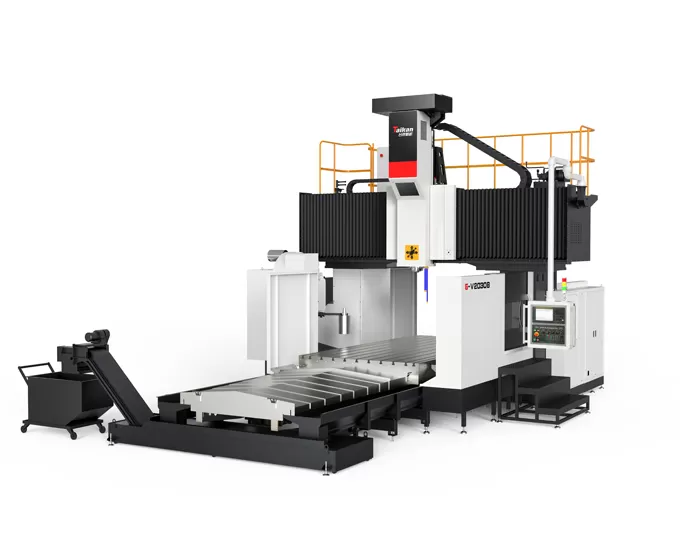

Aplicação de G-V1530A/centro de usinagem de pórtico de 3 eixos/B/C/Z Guias Lineares

A série de máquinas é usada principalmente para usinagem de alta velocidade e alta precisão de peças em indústrias como componentes automotivos, moldes, máquinas de construção, válvulas, trânsito ferroviário, energia, máquinas agrícolas, e máquinas de mineração de carvão.

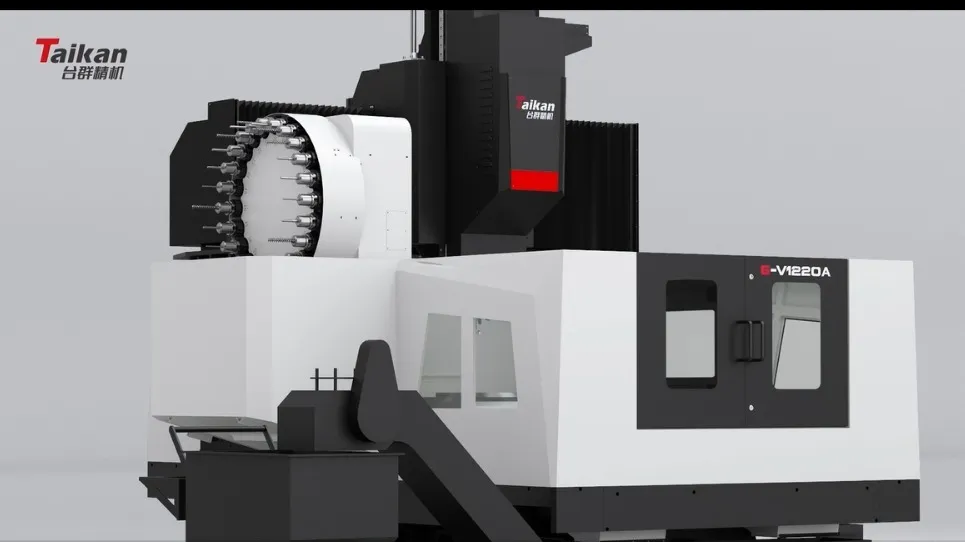

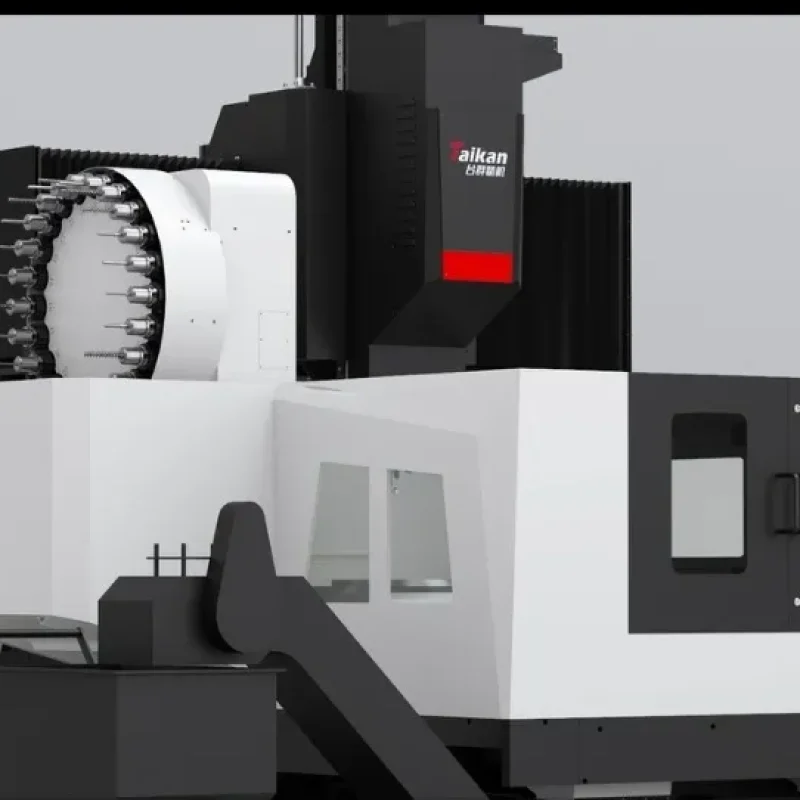

Estrutura da máquina

A máquina possui uma estrutura fixa de pórtico com uma mesa de trabalho móvel.
Feixe de alta rigidez: O feixe adota um design retangular de arco de seção transversal grande. A relação altura/largura é otimizada por meio de análise de simulação, aumentando significativamente sua resistência à flexão e torção, garantindo estabilidade de precisão.
Ram de seção transversal grande: O aríete tem um tamanho de seção transversal de 420x420mm, suportado por quatro trilhos de guia lineares em um arranjo semi-fechado. Isso fornece suporte de alta resistência com baixa resistência ao atrito, garantindo fluência zero em baixas velocidades, vibração mínima, resposta rápida e excelente desempenho dinâmico e estático, baixos requisitos de manutenção e longa vida útil.
Tabela de suporte múltiplo: A mesa é suportada por vários slides espaçados, garantindo um desempenho de suporte de carga estável e confiável com excelente retenção de precisão.

Opções diversas do fuso

Várias opções de unidade
Configurável com acionamento por correia, cabeça engrenada, fuso elétrico e cabeçote de fresagem automática em ângulo reto.
Fuso acionado por engrenagem
Possui uma interface BT50 com uma velocidade máxima de 6000rpm e um torque de saída de até 1331Nm. A caixa de engrenagens e o motor principal são separados do fuso, minimizando efetivamente os problemas de precisão causados pela geração de calor.
Fuso motorizado
Fuso elétrico BT50-10000rpm de alta potência e resistente que oferece alto torque, alta velocidade e baixa vibração, proporcionando uma experiência de usinagem excepcional.

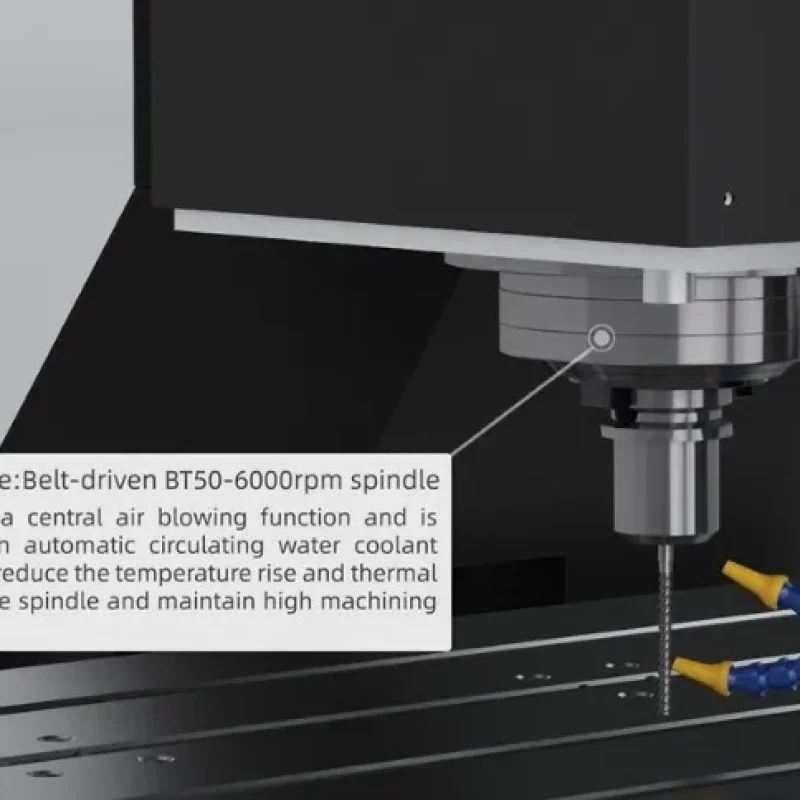

Fuso acionado por correia
Utiliza uma unidade de fuso de alta velocidade BT50-6000rpm, oferecendo desempenho de corte eficiente.
Controle térmico
Padrão com um sistema de resfriamento de óleo para reduzir a temperatura do fuso, prolongar a vida útil do rolamento e minimizar o impacto da deformação térmica na precisão da usinagem.

Sistema de alimentação

Trilhos de três linhas: Todos os três eixos (XYZ) usam trilhos de guia lineares de rolos pesados, que são fáceis de manter, têm baixa resistência ao atrito, resposta rápida de peças móveis, fluência zero em baixas velocidades e excelente desempenho dinâmico e estático.
Acionamento da correia: Os motores do eixo XY usam a redução da correia para aumentar o torque da transmissão, reduzir a inércia da carga, melhorar o desempenho da unidade e fornecer manutenção simples e econômica.
Engrenagem: O motor é reduzido por meio de um redutor de baixa folga, aumentando a transmissão de torque. Combinado com parafusos de chumbo maiores, isso garante velocidades de acionamento rápidas, desempenho estável e alta precisão (eixo X ≥ 4200mm/eixo Y ≥ 3700mm).
Balanceamento de nitrogênio: o sistema de acionamento do eixo Z usa um servo motor diretamente acoplado a um parafuso de esfera, com um sistema de balanceamento de cilindro duplo em ambos os lados do aríete para garantir uma reversão suave da alimentação do eixo Z e uma resposta dinâmica rápida.
Compensação térmica: O parafuso esférico possui uma estrutura pré-tensionada em ambas as extremidades, eliminando efetivamente a perda de precisão causada pela expansão térmica.

Tanque de Remoção de Chip e Refrigerante

Transportador de chip em espiral: um conjunto em cada lado da mesa de trabalho, com um parafuso de 120mm de diâmetro e uma grande seção transversal de aço quadrado, expelindo rapidamente os chips para fora da máquina.
Transportador de elevação de chip tipo corrente: localizado na extremidade da máquina, com uma inclinação de 45 graus, placa de corrente mais larga e barras raspadoras de dente de serra, coletando rapidamente chips no pequeno transportador de cavacos.
Transportador de chip pequeno: coleta e transporta chips.
Tanque de Refrigerante: Sistema de filtragem multicamada para filtrar impurezas e garantir uma usinagem suave.
