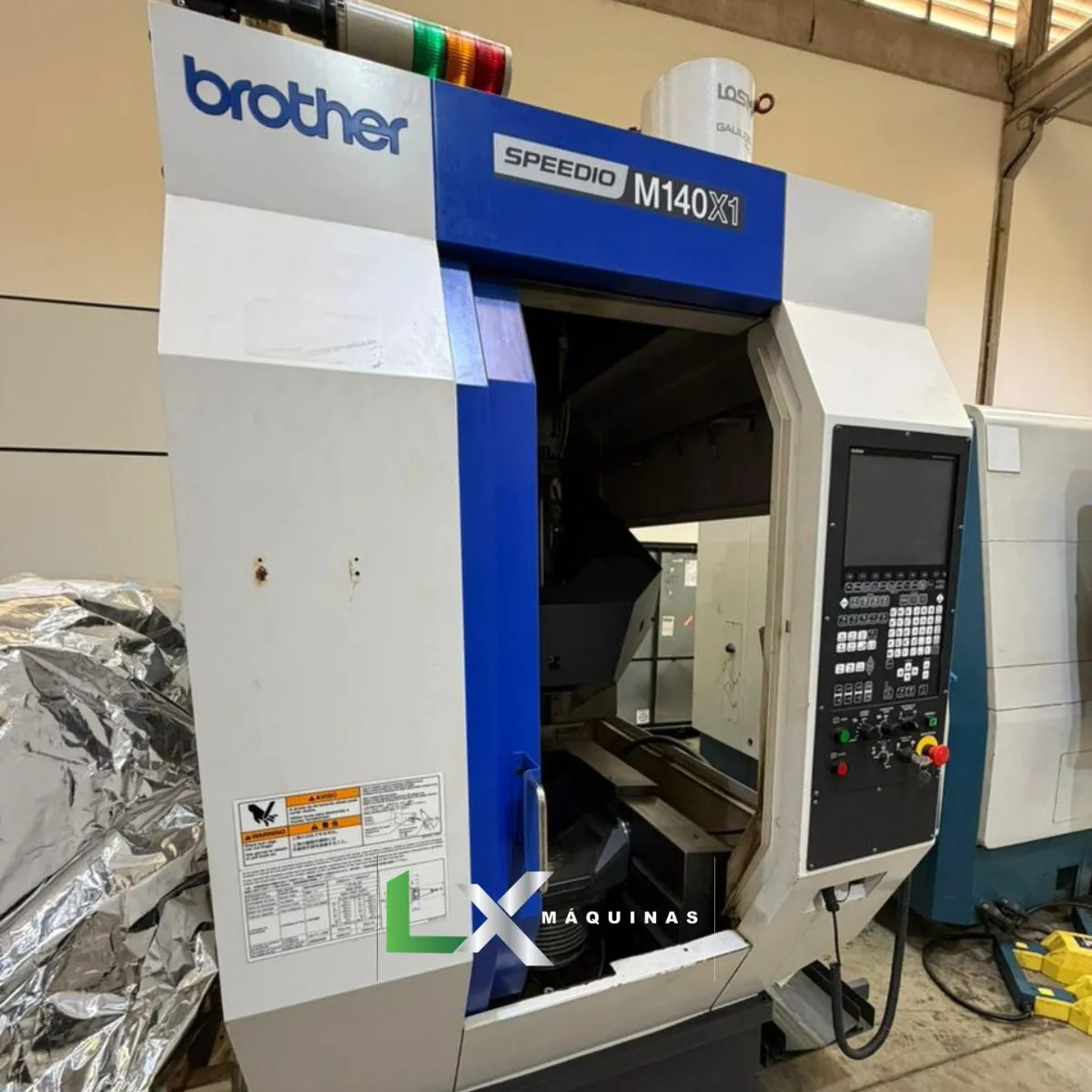

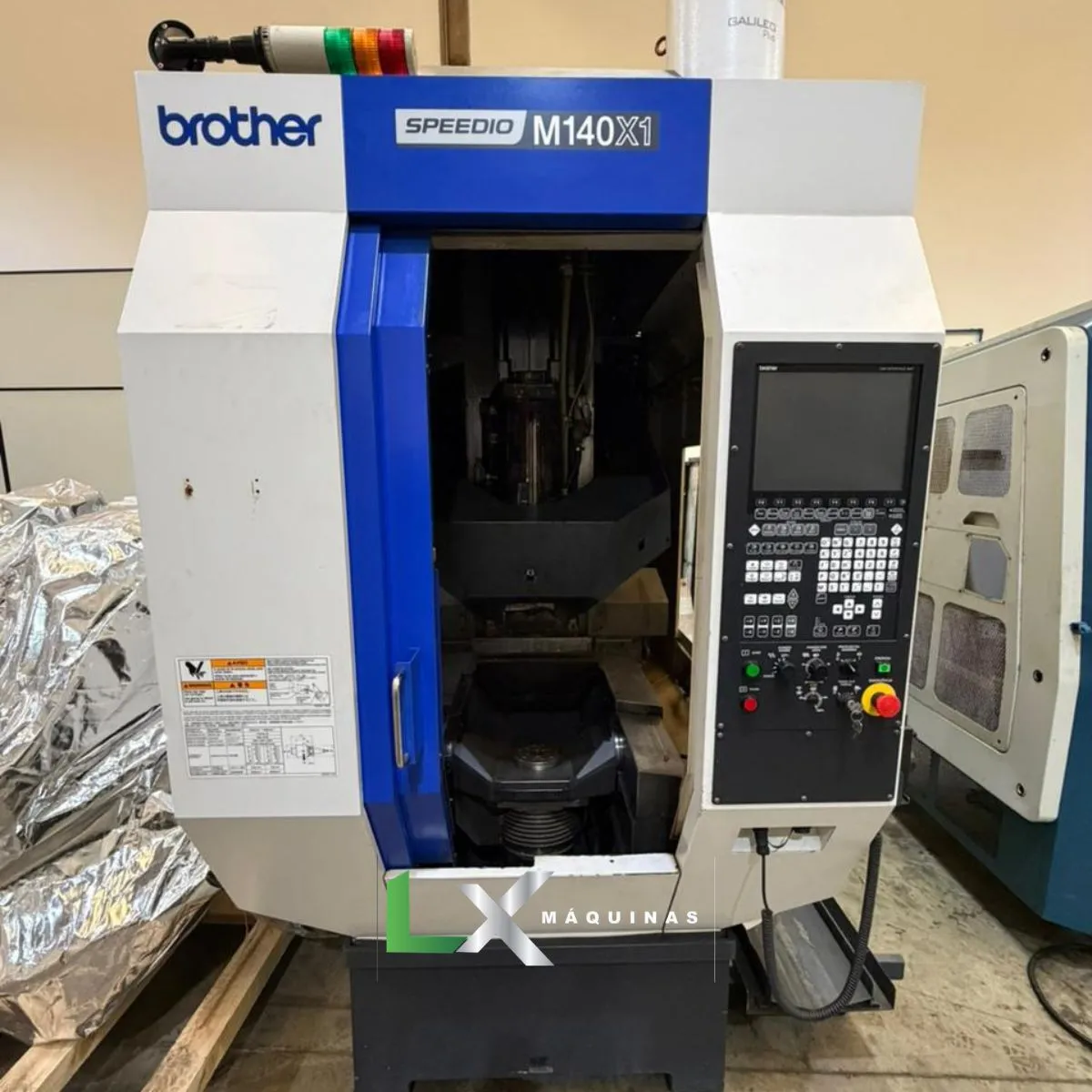

CENTRO DE USINAGEM BROTHER M140X1 – 5 EIXOS – ANO 2016 – FRESAMENTO E TORNEAMENTO

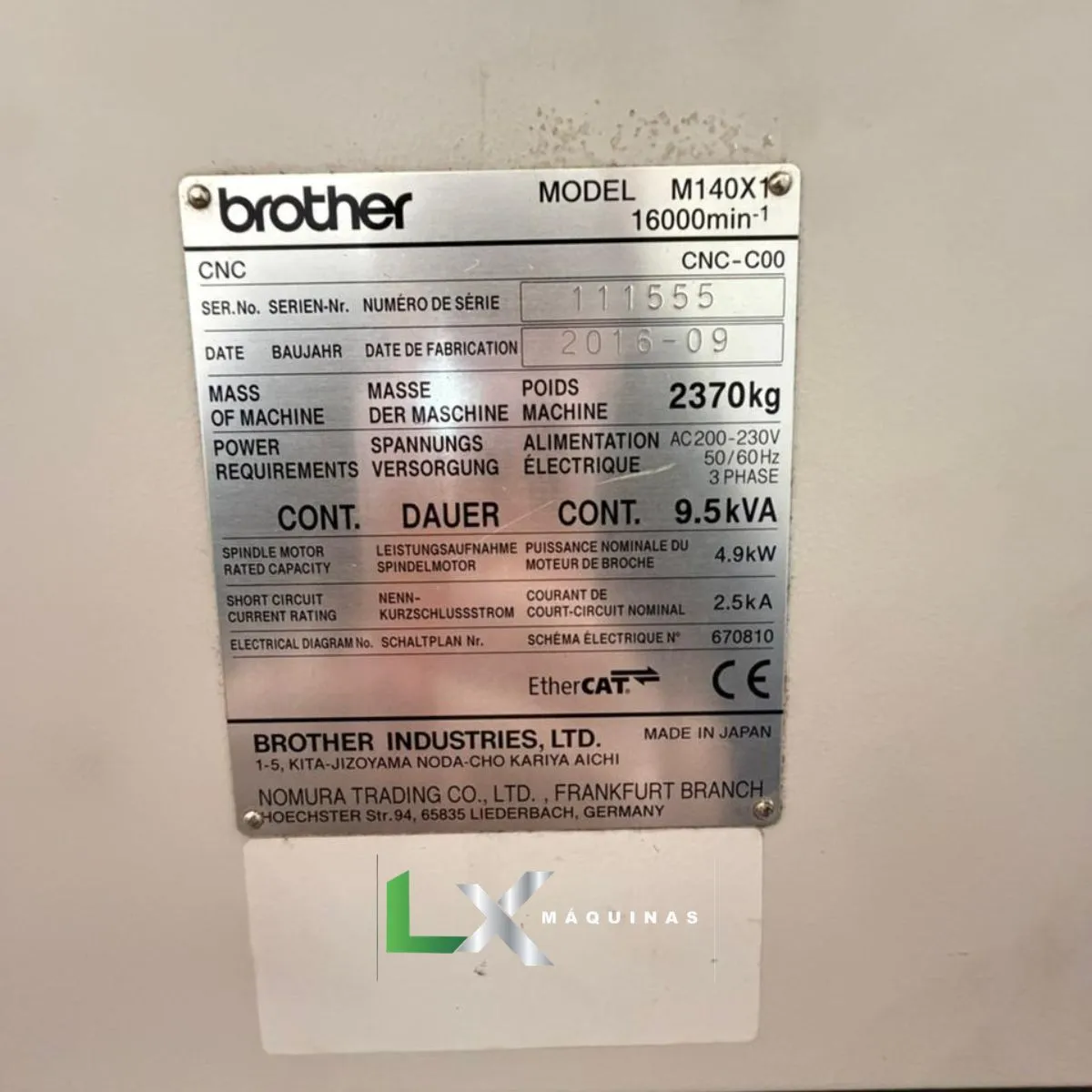

MARCA: BROTHER

MODELO: M140X1

ANO DE FABRICAÇÃO: 2016

CONE: BT30

CURSO NO EIXO X: 200 MM

CURSO NO EIXO Y: 440 MM

CURSO NO  EIXO: Z: 305 MM

CURSONO EIXO A:  5 a -95 GRAU

CURSO NO EIXO C: 360 GRAU

ROTAÇÃO MÁXIMA: 16.000 RPM

ROTAÇÃO MÁX. TORNEAMENTO (min-1): 2000 RPM

MAGAZINE: 22 FERRAMENTAS

AVANÇO RÁPIDO: 50 M/MIN

CTS: 15 BAR

MÁQUINA COM FRESAMENTO E TORNEMANETO

DÚVIDAS FREQUENTES SOBRE O CENTRO DE USINAGEM BROTHER M140X1 – 5 EIXOS – ANO 2016 – FRESAMENTO E TORNEAMENTO

1. O que significa uma máquina “Multitarefa” (Mill-Turn) neste modelo?

Significa que ela elimina a necessidade de mover a peça de um torno para uma fresadora. O eixo C da mesa opera a até 2.000 RPM funcionando como o fuso de um torno para operações de torneamento, enquanto o cabeçote principal realiza o fresamento de alta velocidade, furação e rosqueamento rígido.

2. Qual é a vantagem do cone BT30 em relação ao BT40 neste equipamento?

O cone BT30 permite acelerações muito mais rápidas, trocas de ferramenta em tempos reduzidos (aproximadamente 0,9 segundos) e menor consumo de energia. Embora tenha menor rigidez para cortes ultra-pesados em aços brutos se comparado ao BT40, o controle eletrônico e a alta rotação compensam com estratégias de usinagem de alta velocidade (HSM).

3. Como funciona a fixação de ferramentas para a função de torneamento?

Para tornear, as ferramentas de corte (pastilhas/suportes de torno) são fixadas no spindle BT30, que permanece travado eletronicamente em uma posição angular específica (orientação de fuso). É a mesa (eixo C) que gira a peça em alta velocidade contra a ferramenta estática.

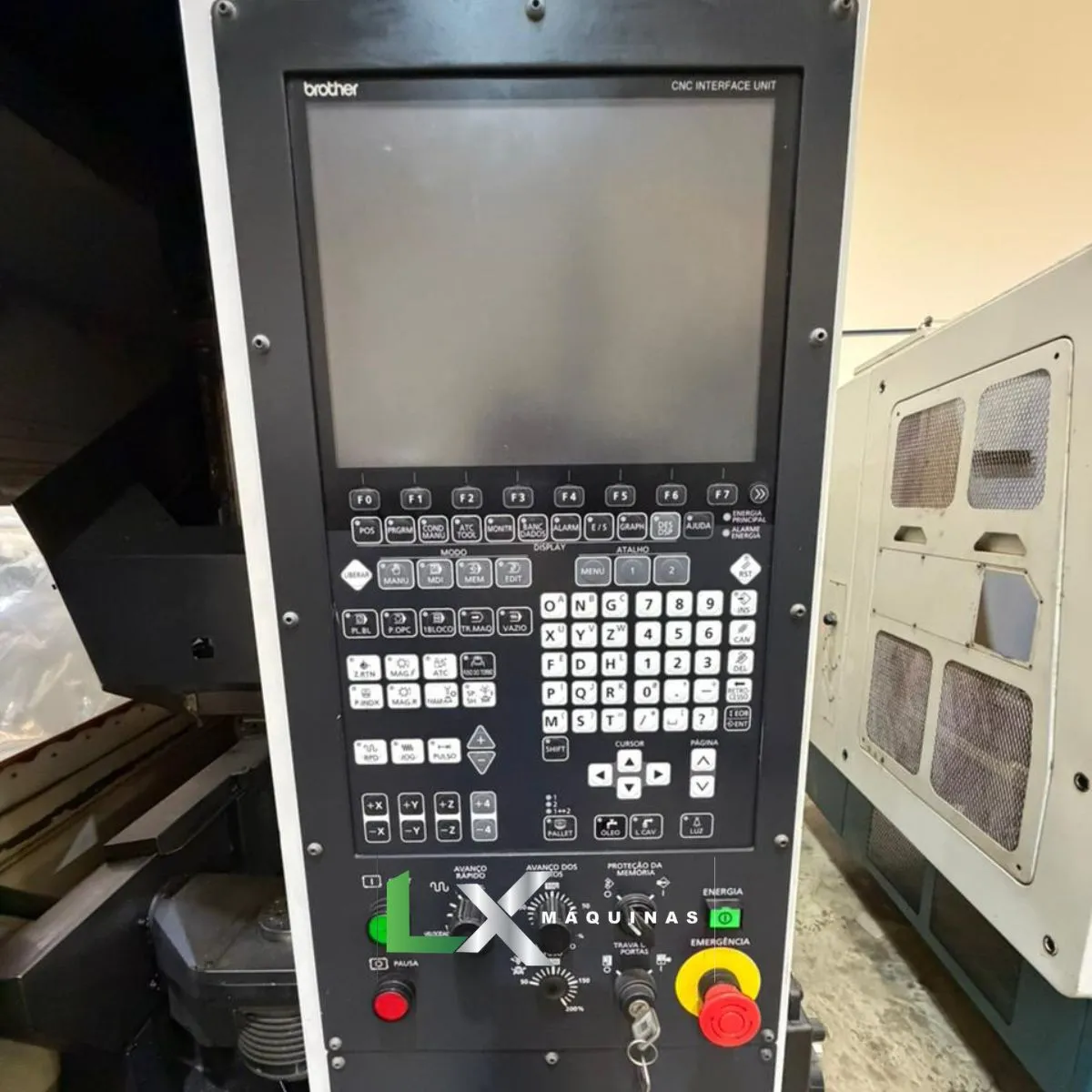

4. O comando CNC-C00 suporta 5 eixos simultâneos?

Sim. O comando original Brother CNC-C00 gerencia o posicionamento simultâneo dos 5 eixos (X, Y, Z, A, C). Isso viabiliza a usinagem de superfícies complexas e peças de geometria aerodinâmica ou médica, além do posicionamento 3+2 (indexado).

5. Quais os cuidados de manutenção mais críticos para este modelo 2016?

Balanceamento de ferramentas: Devido aos 16.000 RPM, ferramentas desalinhadas danificam os rolamentos do fuso rapidamente.

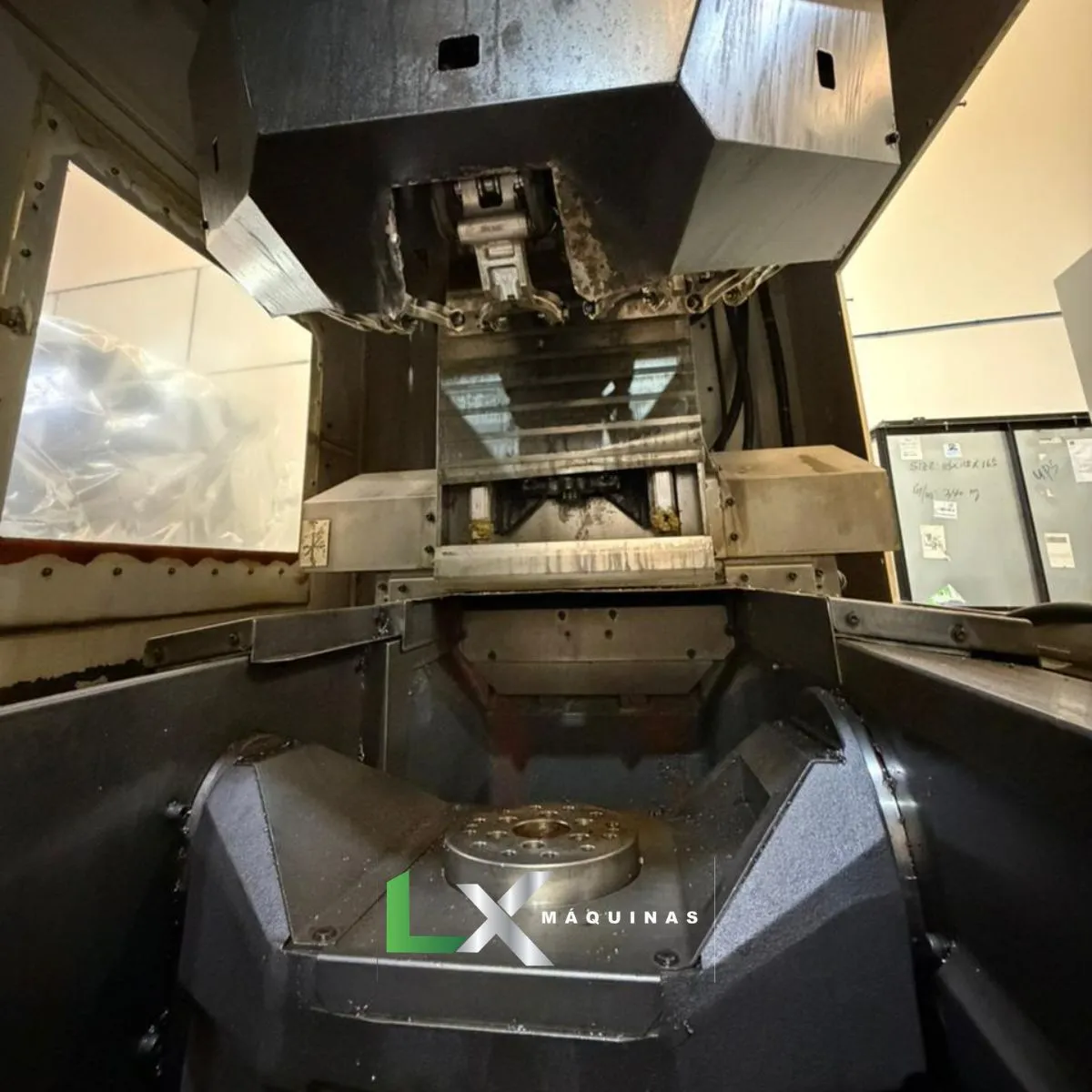

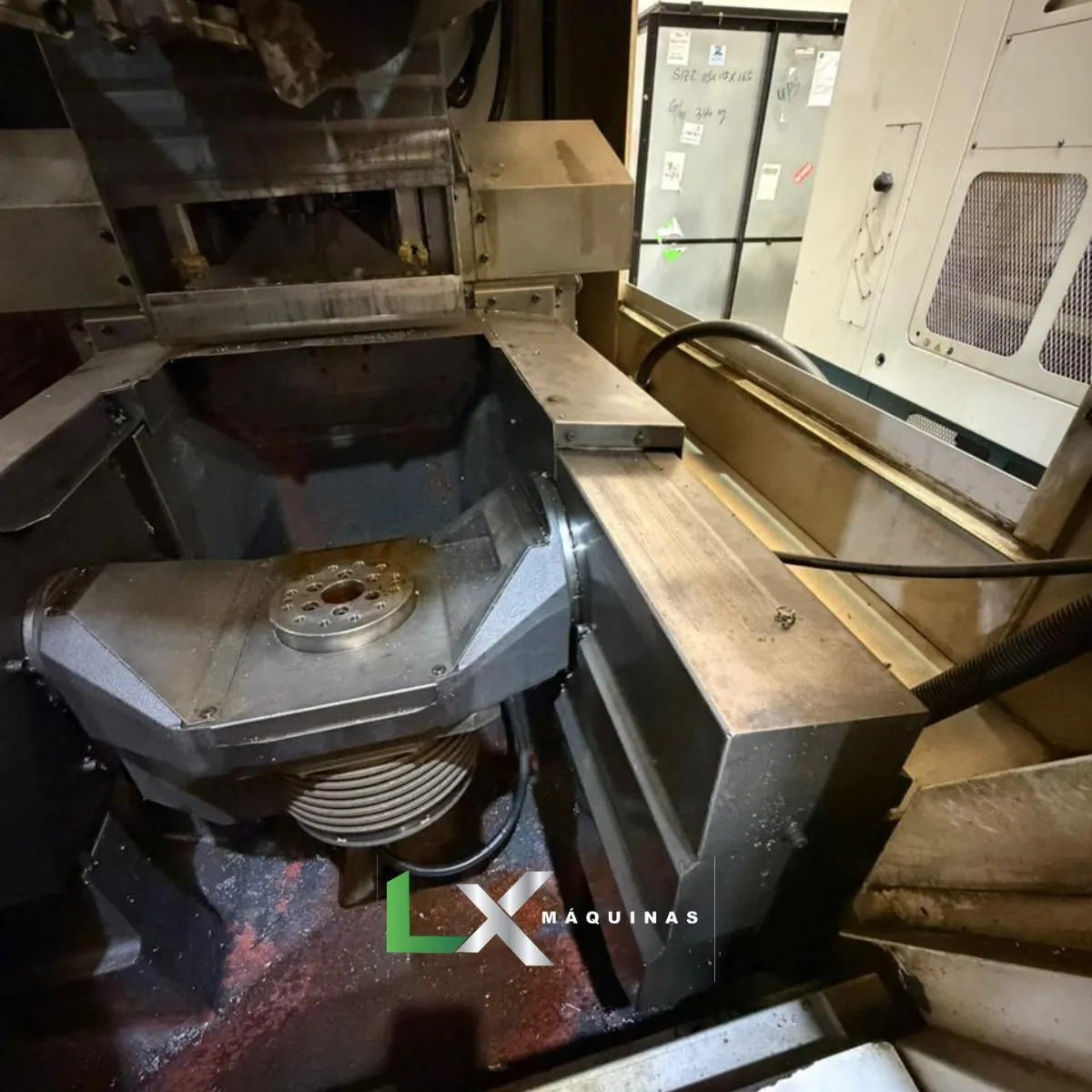

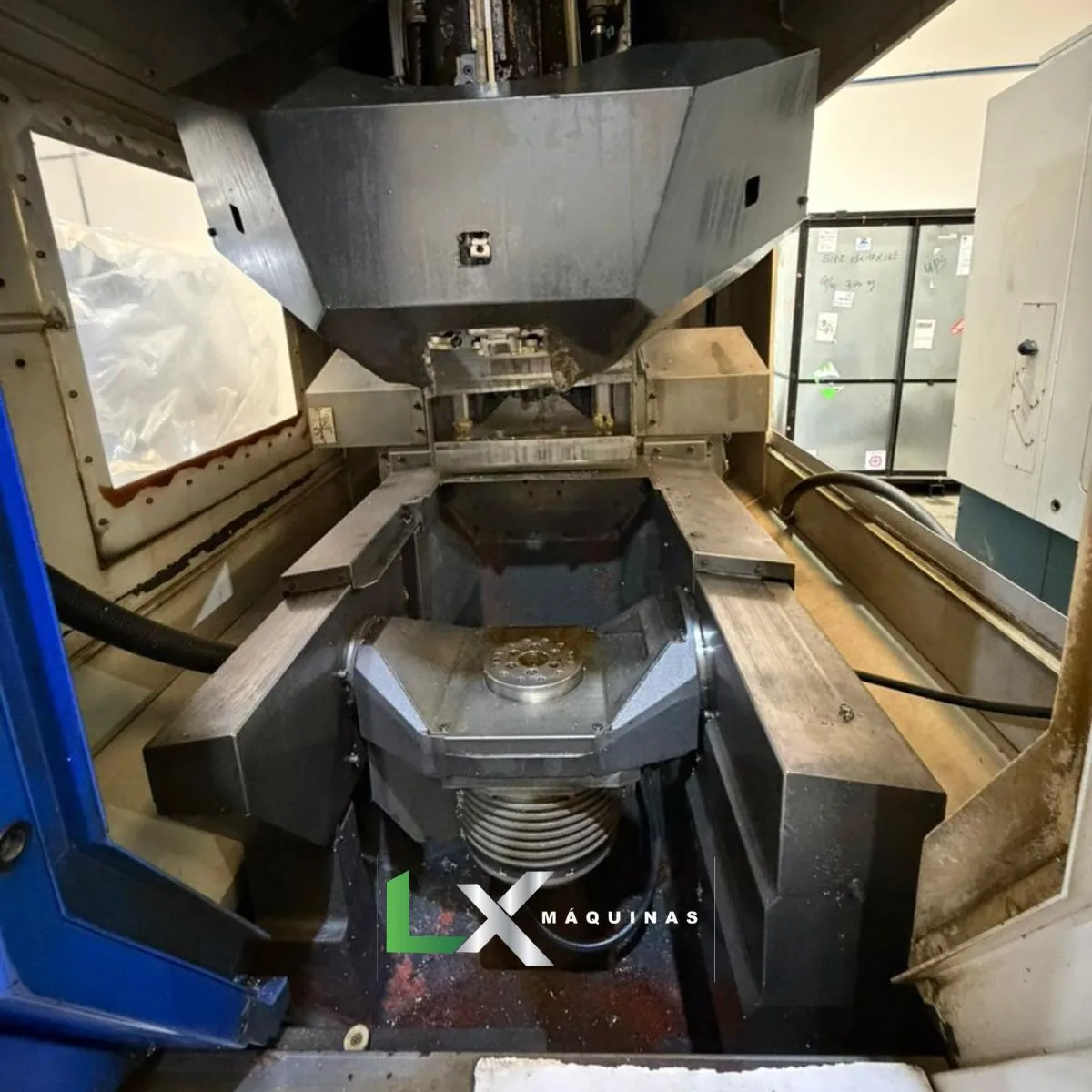

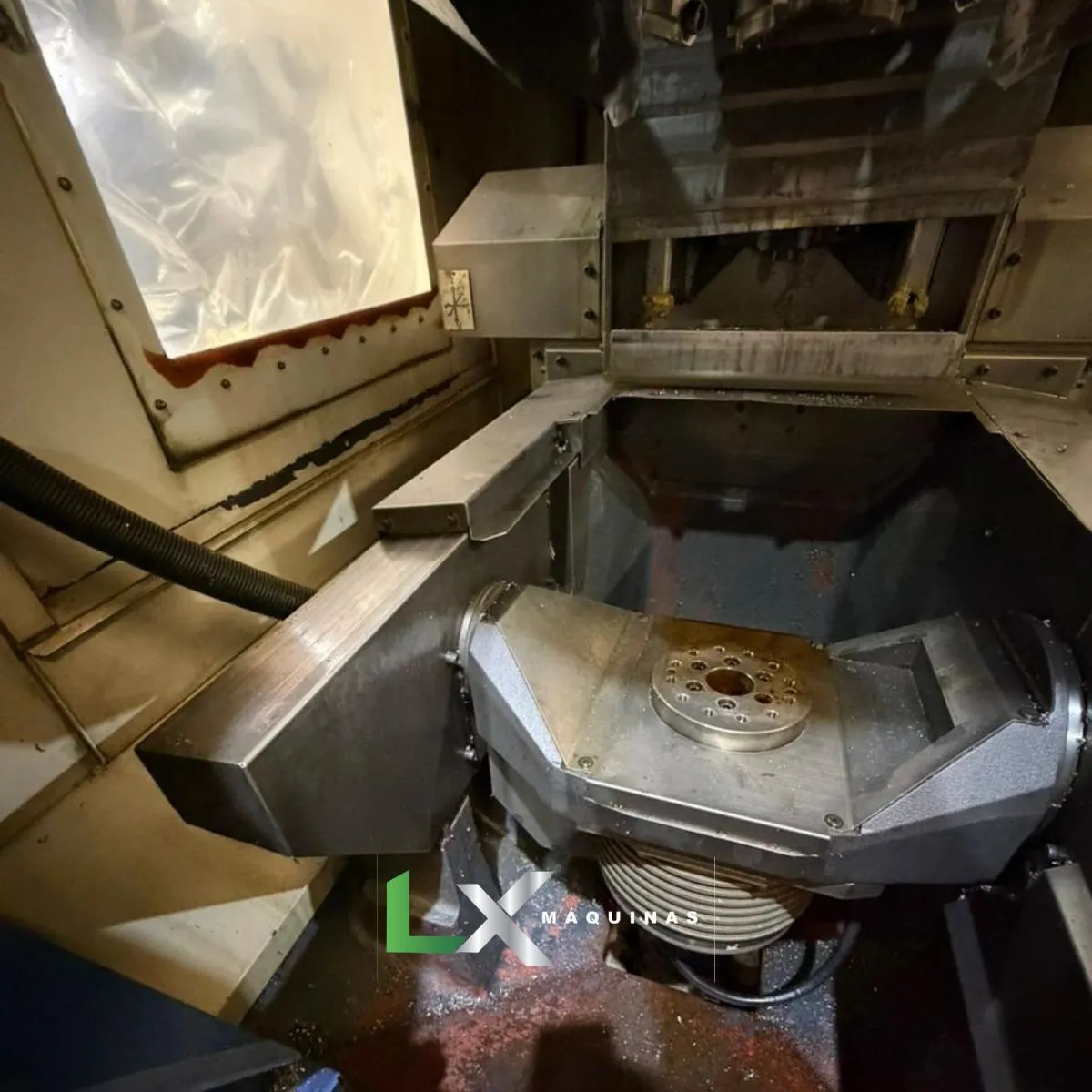

Geometria da mesa trunnion (A/C): Batidas ou colisões afetam a precisão geométrica dos 5 eixos. Verifique periodicamente o desvio com barra padrão.

Filtragem de fluido (CTS): A refrigeração interna de 15 BAR exige que o fluido de corte passe por filtros finos para não entupir os canais internos da máquina.
