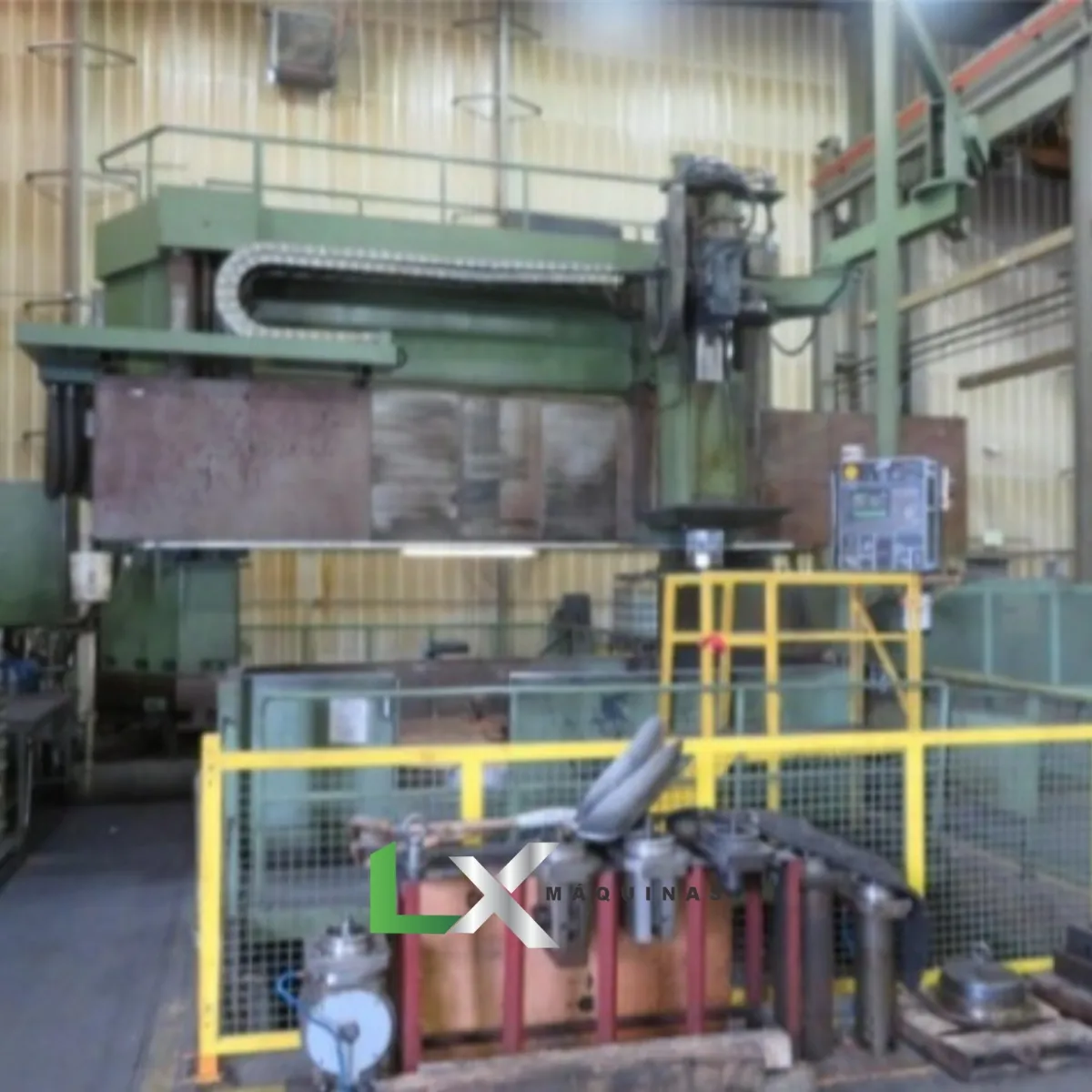

CENTRO DE TORNEAMENTO VERTICAL PORTAL DORRIES SCHARMAN VC350 – 4000 X 2230MM
Descrição do Equipamento
- MARCA: DORRIEL SCHARMAN
- MODELO: VC3500

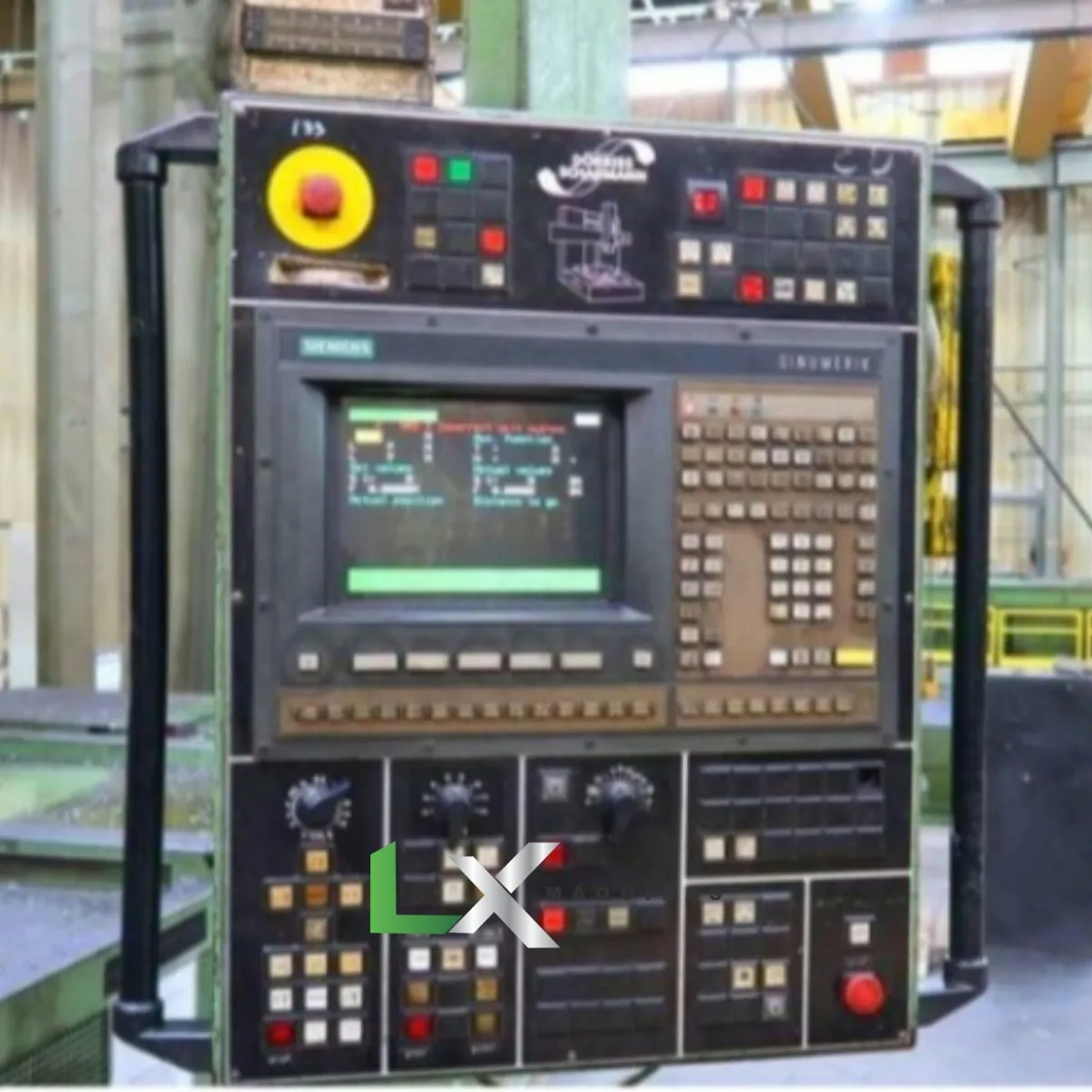

- CNC SIEMENS 850M

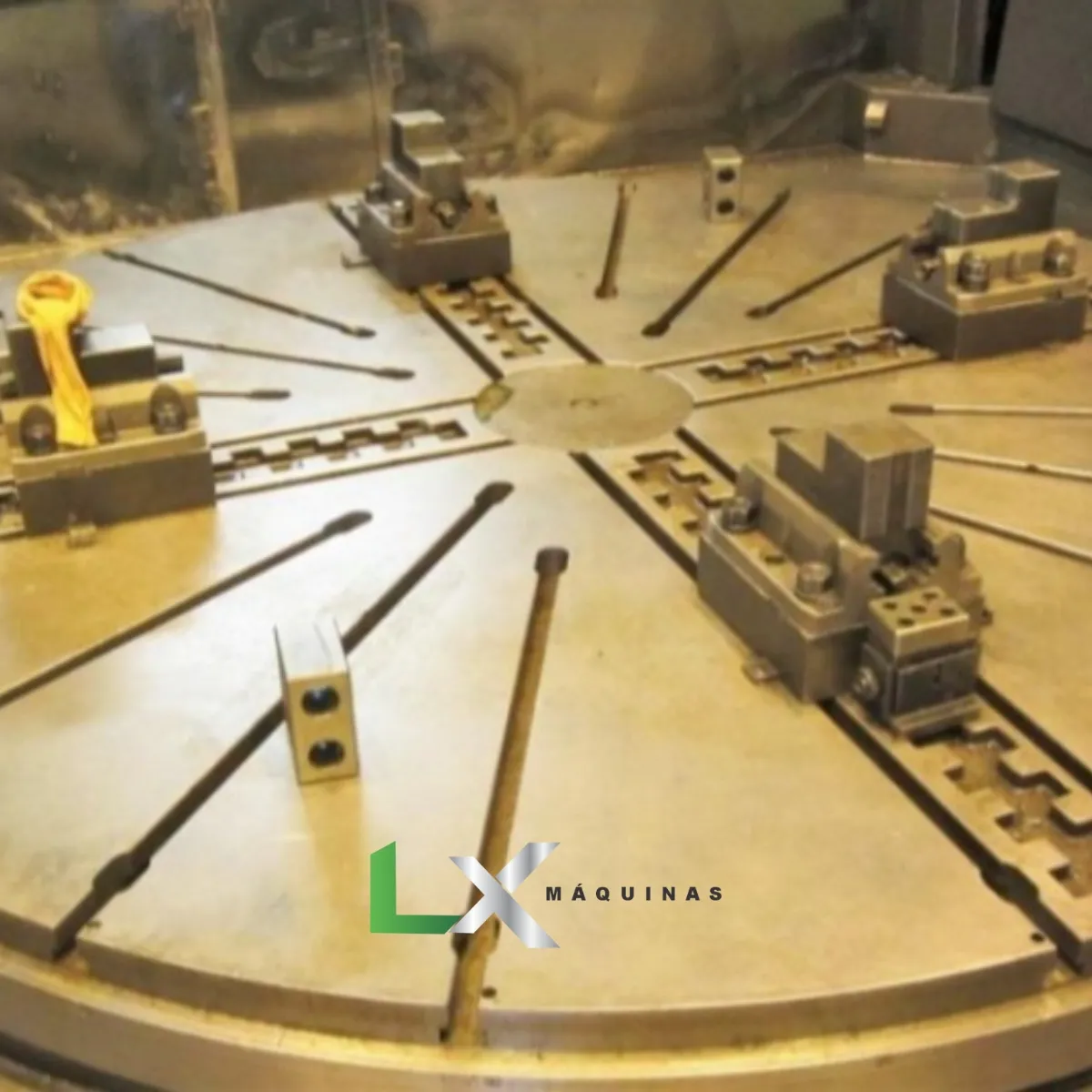

- DIÂMETRO DA PLACA 3000 MM
- VOLTEIO ENTRE COLUNAS 4000 MM
- ALTURA MÁXIMA ADMISSÍVEL 2230 MM

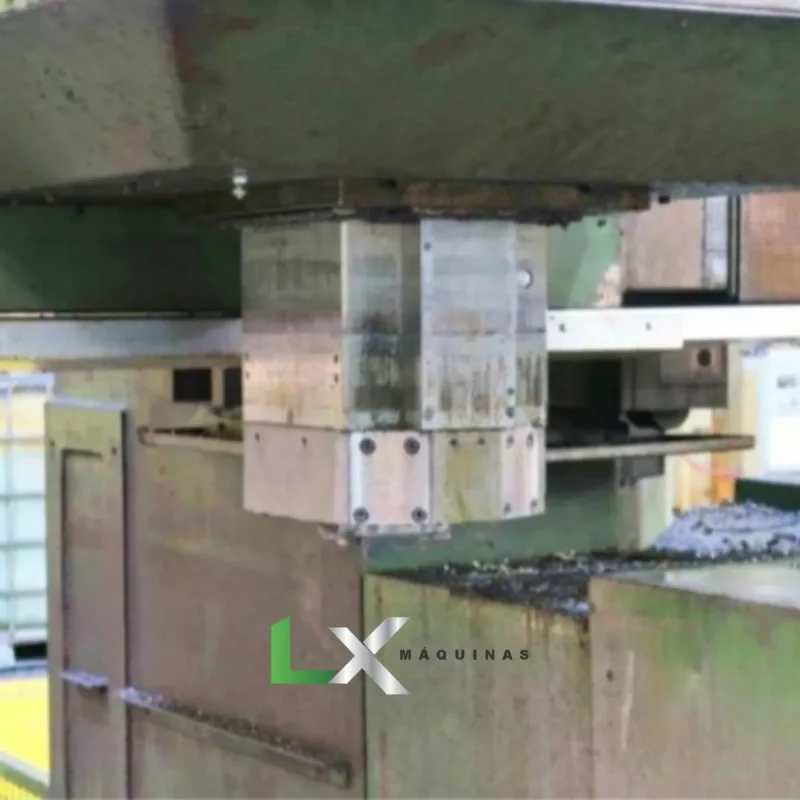

- DIMENSÕES DO RAM 240 MM X 240 MM
- DESLOCAMENTO EM X 1950 MM
- DESLOCAMENTO EM Y (TRAVESSA / VERTICAL) 1000 MM
- DESLOCAMENTO EM Z (RAM / VERTICAL) 1500 MM
- DESLOCAMENTO EM V (PLACA ENTRE AS COLUNAS) +1500 MM / -1500 MM
- DESLOCAMENTO EM Z (RAM / VERTICAL) 1500 MM
- PRECISÃO DE POSICIONAMENTO +/- 10 SEGUNDOS DE ARCO
- REPETIBILIDADE +/- 5 SEGUNDOS DE ARCO
- INDEXAÇÃO DE PLACA (EIXO C) 0,001 GRAUS
- PESO MÁXIMO ADMISSÍVEL S/ Á PLACA 25000 KG
- GAMA DE ROTAÇÕES NA PLACA 1 – 100 RPM
- VELOCIDADES DO EIXO DE FRESAGEM 10 – 1500 RPM
- MOTOR DE EIXO DE FRESAGEM 17 KW
- CONE DE FIXAÇÃO DE FERRAMENTAS CAT 50
- POTENCIA INSTALADA NA PLACA 69 KW
- PESO DA MÁQUINA 66000 KG
- ACESSORIOS:

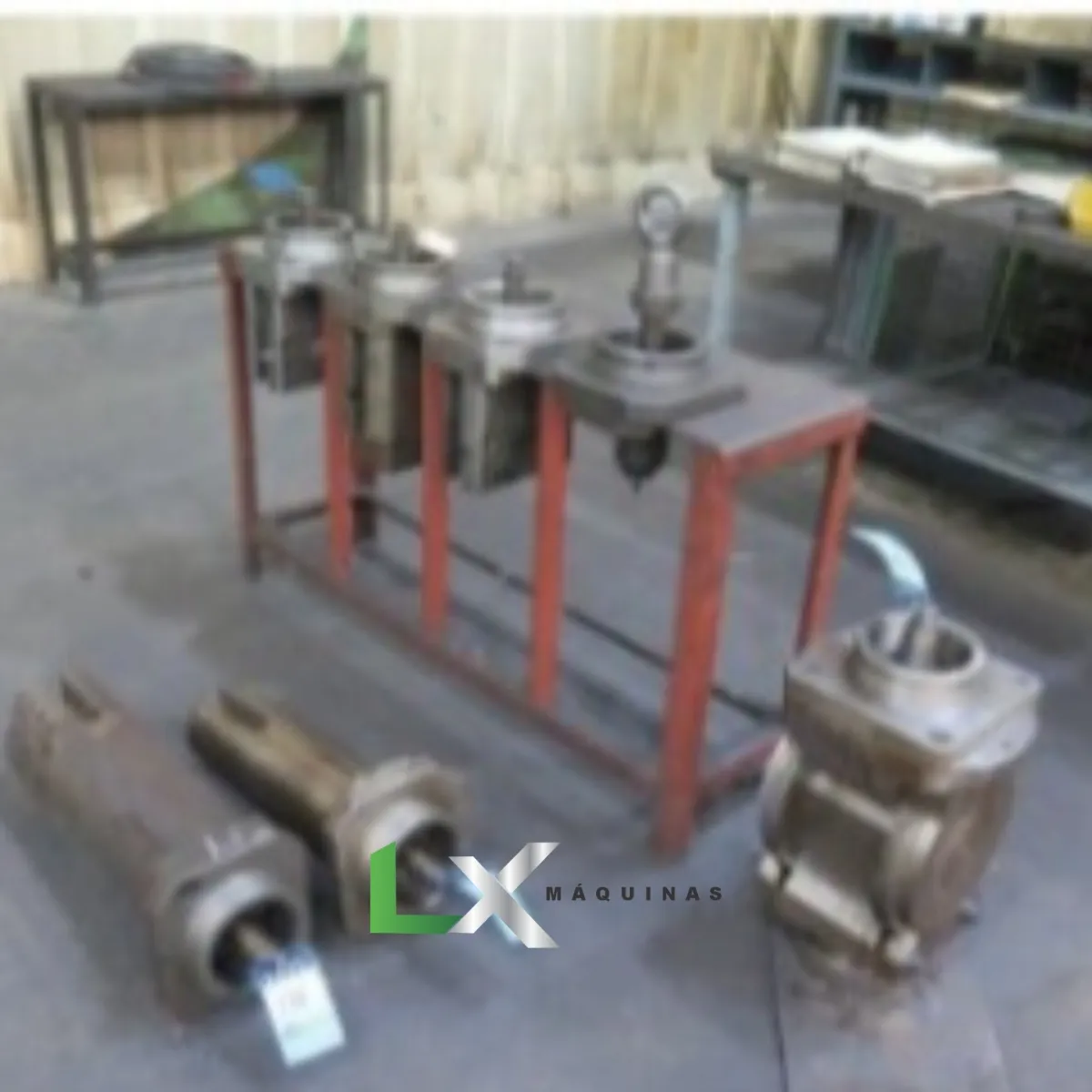

– CABEÇOTE FRESADOR ANGULAR
– MAGAZINE DE FERRAMENTAS COM 20 ALOJAMENTOS PARA FERRAMENTAS FIXAS (TORNO) OU ROTATIVAS (FRESA).
– TRANSPORTADOR DE CAVACOS.
– SUPORTES DIVERSOS.
- CONSIDERAÇÕES TECNICAS
A) EQUIPAMENTO COM POSSIBILIDADE DE SER ENTREGUE MONTADO E EM FUNCIONAMENTO COM ELÉTRICA E ELETRÔNICA NOVA,
PREFERENCIALMENTE COM PACOTE ELETRÔNICO FAGOR, SIEMENS OU FANUC.
B) OBSERVANDO QUE PELO FATO DO CORPO QUE COMPÕEM OS EIXOS C+V SÃO ALINHADOS E SUPORTADOS DIRETAMENTE NA
FUNDAÇÃO, PORTANTO; INDEPENDENTES DAS COLUNAS, ACREDITAMOS SER POSSÍVEL, CASO NECESSÁRIO, CORRIGIR MEDIANTE
ALTURA DE FUNDAÇÃO (COLUNAS OU MESA) DE FORMA QUE Á ALTURA ADMISSÍVEL DA PEÇA Á SER USINADA POSSA CHEGAR Á
3000 MM.
Localização: CAMPINAS - SÃO PAULO
