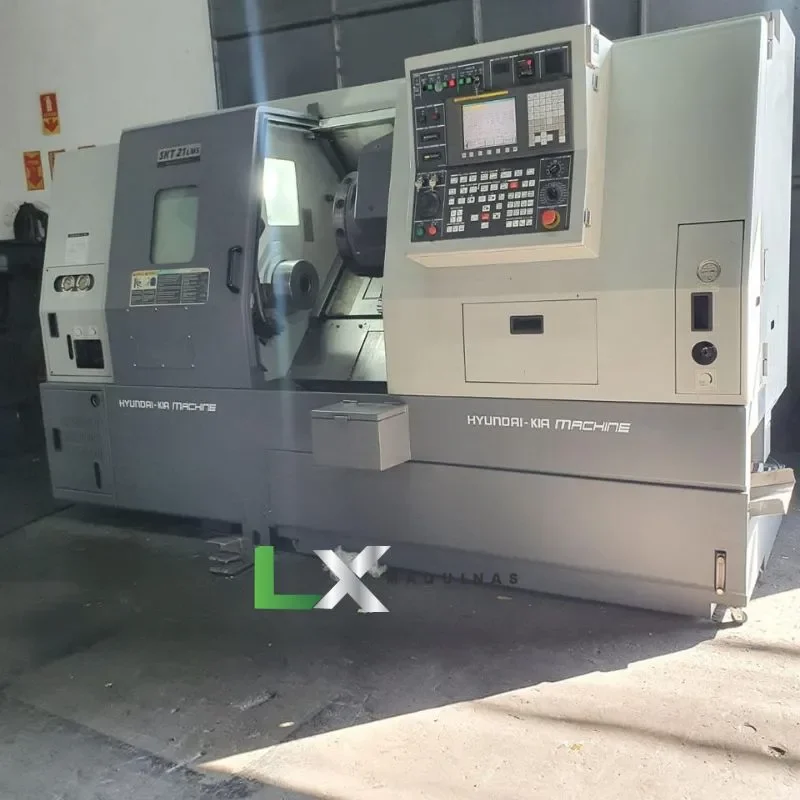

CENTRO DE TORNEAMENTO CNC HYUNDAI-KIA MACHINE SKT 21LMS

MARCA: HYUNDAI-KIA MACHINE

MODELO: SKT 21LMS

COMANDO: FANUC

CAPACIDADE DE TRABALHO

VOLTEIO SOBRE O BARRAMENTO: 550 MM

MÁXIMO DIÂMETRO TORNEÁVEL: 255 MM

PLACA DE FUSO PRINCIPAL: 8”

PLACA DO SUB SPINDLE: 6”

VOLTEIO SOBRE A TORRE: 350 MM

MÁXIMO COMPRIMENTO TORNEÁVEL: 530 MM

VELOCIDADE DE ROTAÇÃO DO FUSO: 4000 RPM

NARIZ DO FUSO: A2-6 ISO

CAPACIDADE DE PASSAGEM DE BARRA: 65 MM

EIXO C: 0,001°

– SUB SPINDLE

VELOCIDADE DE ROTAÇÃO DO FUSO: 6000 RPM

NARIZ DO FUSO: FLAT

PARADA EM GRAU: 5°

GRAU DE DIVISÃO: 0,001°

AVANÇO RÁPIDO: 100 RPM

AVANÇO DE CORTE: 0 – 200 RPM

TORQUE: 22,3 FT/LB

TORQUE DO FREIO: 464,9 FT/LBS

– MOTORIZAÇÃO

POTÊNCIA DO FUSO: 15/11 KW

MÁXIMO TORQUE: 7,14 KGFM

POTÊNCIA DO SUB SPINDLE: 3,8 KW

MOTOR DO EIXO X E Z: 2,8 KW

– TORRE TIPO VDI COM FERRAMENTAS ACIONADAS

NÚMERO DE FERRAMENTAS: 12 FERRAMENTAS

MECANISMO SERVO DRIVE: BIDERECIONAL

VELOCIDADE DE GIRO DAS FERRAMENTAS ACIONADAS: 4000 RPM

– CURSO – FUSO – BASE

AVANÇO RÁPIDO EM X E Z: 36000 MM/MIN

CURSO DO EIXO X: 210 MM

CURSO DO EIXO Z: 430 MM

ÂNGULO DA BASE: 45°

DADOS DA MÁQUINA

ESPAÇO OCUPADO: 2900 X 1650 MM

ALTURA DA MÁQUINA: 1870 MM

PESO DA MÁQUINA: 4300 KG

VOLTAGEM: 220 – TRIFÁSICO

ADICIONAL:

2 FERRAMENTAS ACIONADAS VDI AXIAL

2 FERRAMENTAS ACIONADAS VDI RADIAL

9 SUPORTES VDI INTERNO/EXTERNO/FACEAMENTO/FURAÇÃO

SISTEMA COMPLETO DE REFRIGERAÇÃO, TANQUE SEPARADO

MANUAL DE OPERAÇÃO, PARTS LIST, CIRCUITOS ELÉTRICOS

O Centro de Torneamento CNC Hyundai-Kia Machine SKT 21LMS é uma máquina de usinagem CNC fabricada pela Hyundai WIA Corporation, uma empresa sul-coreana que produz uma ampla variedade de máquinas-ferramenta CNC de alta qualidade. O modelo SKT 21LMS é uma máquina CNC projetada para operações de torneamento e fresagem em peças de trabalho.
