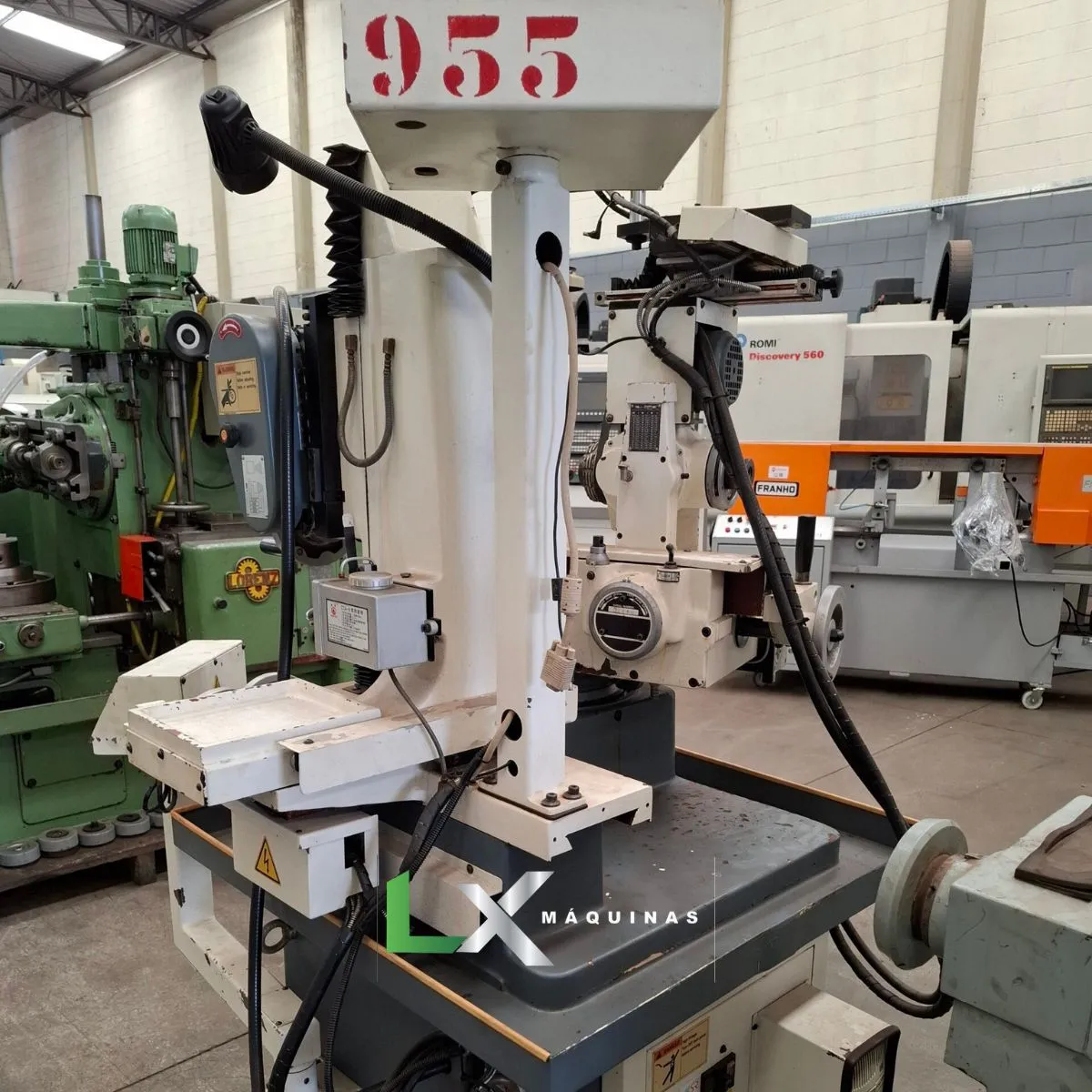

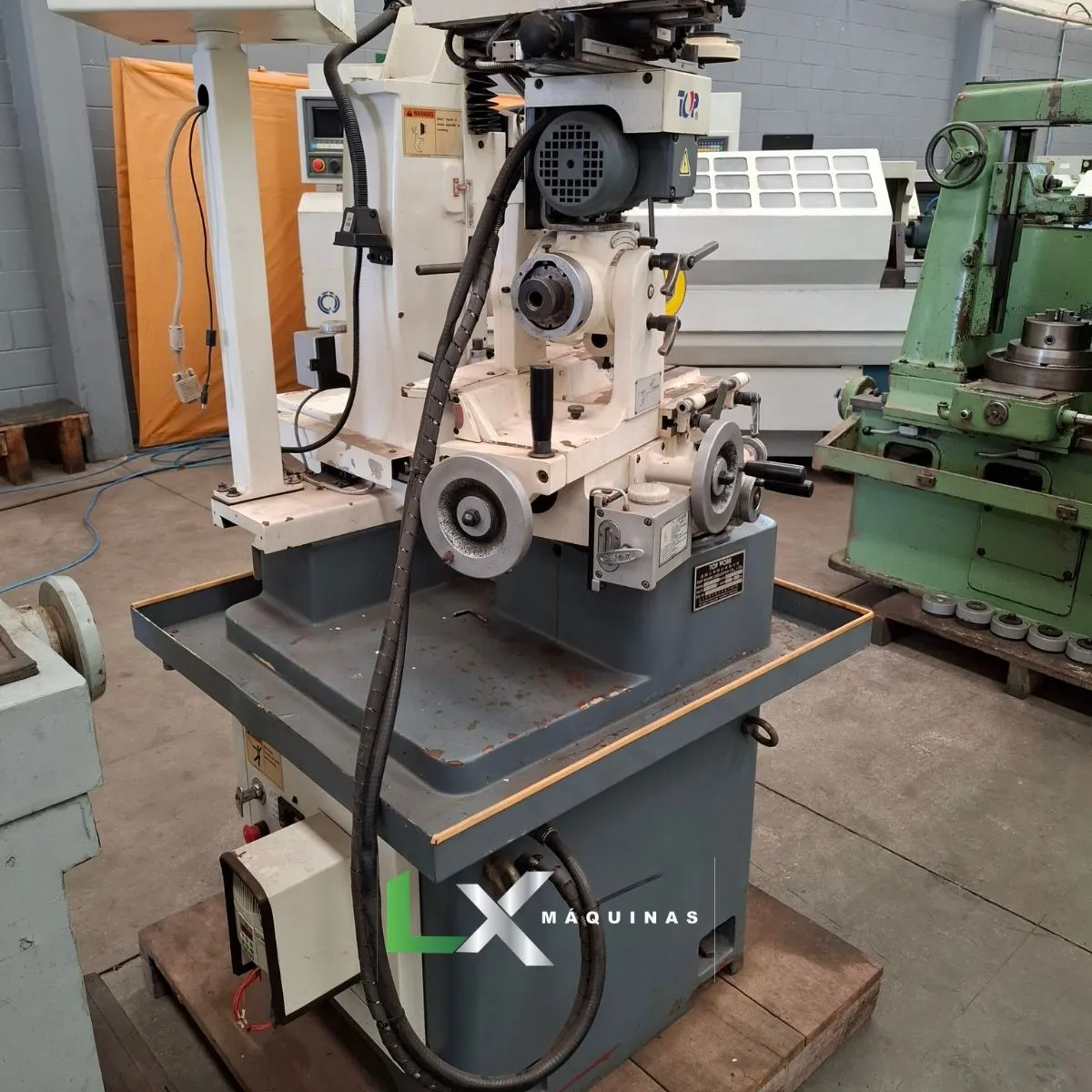

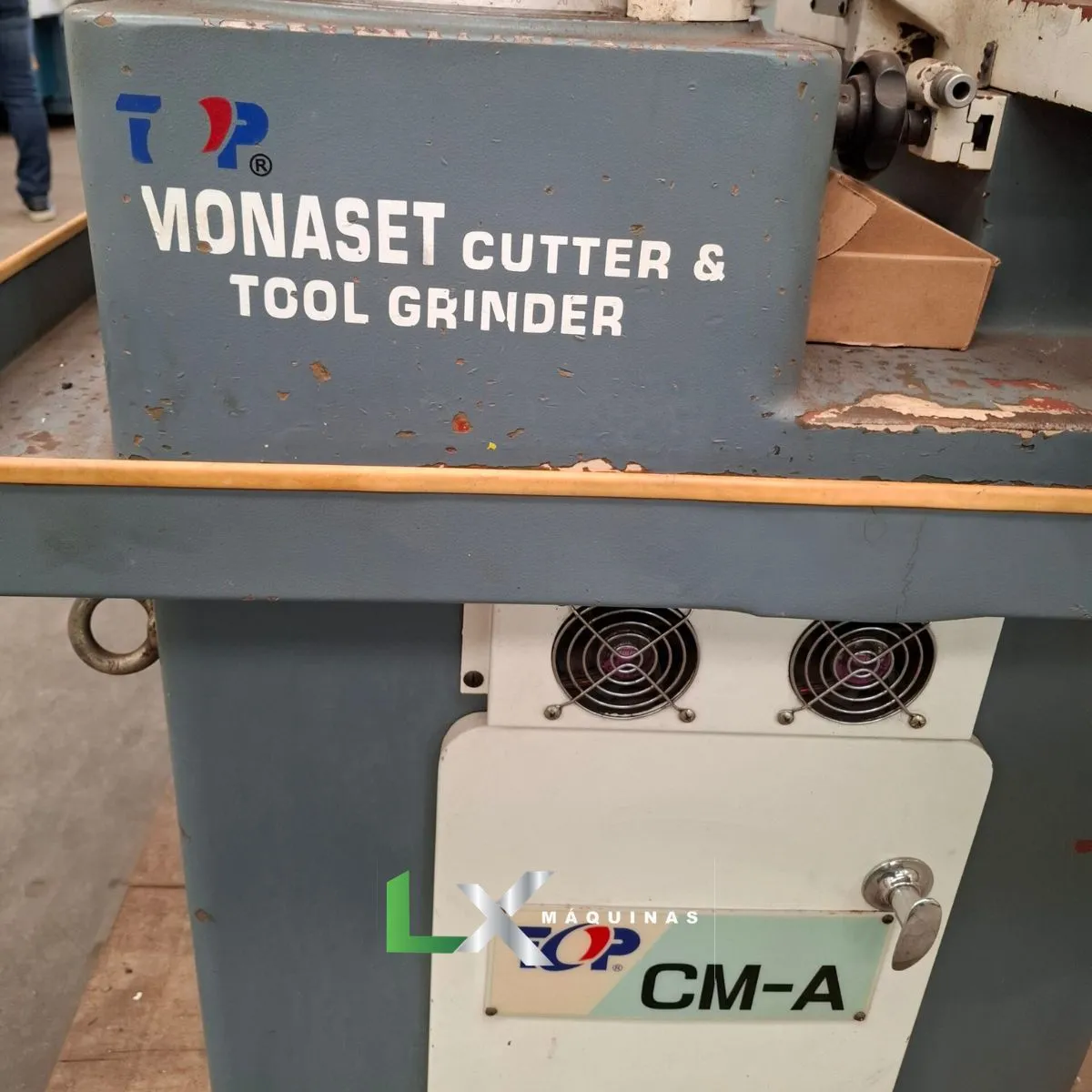

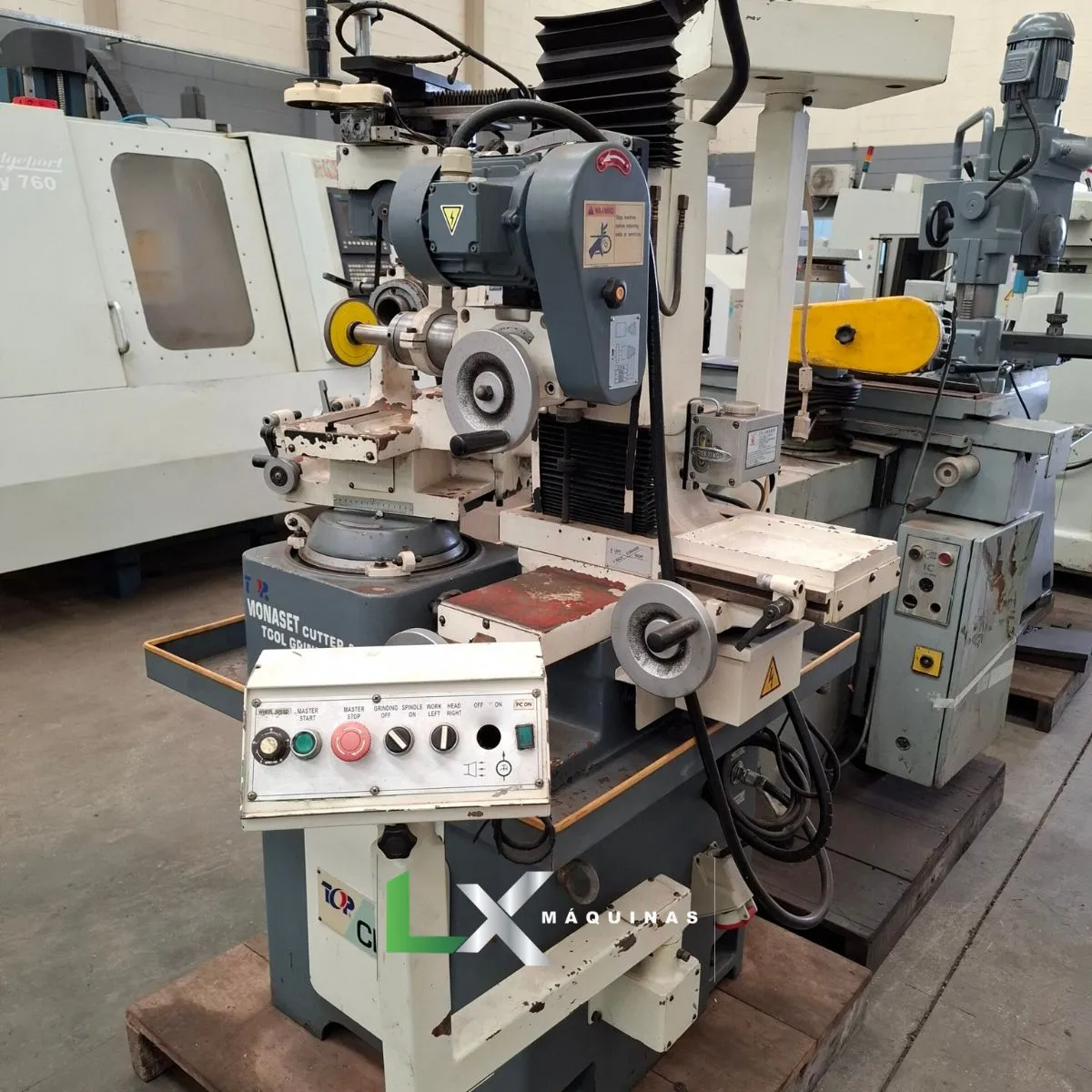

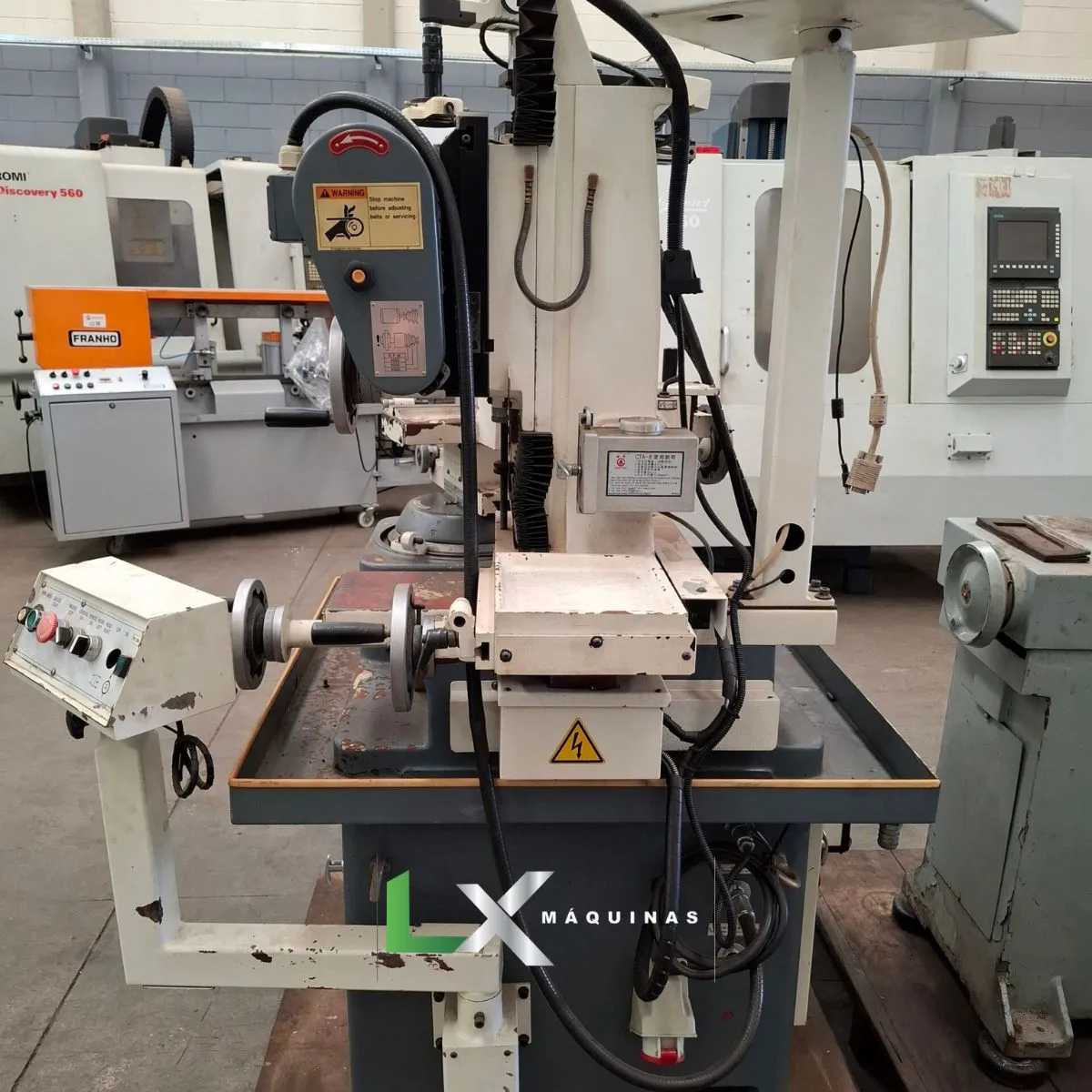

AFIADORA UNIVERSAL DE FERRAMENTAS E FRESAS – TOP WORK MONASET CM-A

FABRICANTE: TOP WORK INDUSTRY CO., LTD. (TAIWAN)

MARCA: TOP WORK

MODELO: MONASET CM-A

TIPO: AFIADORA UNIVERSAL DE FERRAMENTAS E FRESAS

SISTEMA: MANUAL DE ALTA PRECISÃO

APLICAÇÃO: FABRICAÇÃO E REAFIAÇÃO DE FERRAMENTAS DE METAL DURO (HM) E AÇO RÁPIDO (HSS)

NÚMERO DE EIXOS: 8

DIÂMETRO MÁXIMO SOBRE O CARRO PRINCIPAL: 304 MM

CAPACIDADE DA PINÇA: 3 A 32 MM

DISTÂNCIA MÁXIMA ENTRE NARIZ DO EIXO E CONTRAPONTA: 152 MM

DIÂMETRO MÁXIMO DO REBOLO: 100 MM (4″)

CURSO LONGITUDINAL DO CABEÇOTE PORTA-PEÇA: 130 MM

CURSO LONGITUDINAL DO CABEÇOTE DO REBOLO: 110 MM

CURSO TRANSVERSAL DO CABEÇOTE DO REBOLO: 170 MM

CURSO VERTICAL DO CABEÇOTE DO REBOLO: 240 MM

ROTAÇÃO HORIZONTAL DO CABEÇOTE PORTA-PEÇA: 210°

INCLINAÇÃO VERTICAL DO CABEÇOTE PORTA-PEÇA: ±40°

SISTEMA DE GERAÇÃO DE HÉLICE: INTEGRADO

VELOCIDADE DO EIXO PORTA-PEÇA: 360 RPM

VELOCIDADES DO EIXO DO REBOLO: 4.000 / 6.000 / 8.000 RPM

POTÊNCIA DO MOTOR DO PORTA-PEÇA: 0,25 HP

POTÊNCIA DO MOTOR DO CABEÇOTE DO REBOLO: 1 HP

MÁQUINA EM BOM ESTADO, FALTA O MONITOR

DISPONÍVEL PARA VISITA E TESTES.

DÚVIDAS FREQUENTES SOBRE A AFIADORA UNIVERSAL DE FERRAMENTAS E FRESAS – TOP WORK MONASET CM-A

1. Qual é a principal vantagem do sistema “Monaset/Monoset”?

O grande diferencial é a geometria e flexibilidade de seus eixos combinados. Ela permite afiar fresas e ferramentas de formas irregulares e perfis complexos (raios, ângulos e helicoidais) sem remover a ferramenta da pinça. Isso elimina erros de reposicionamento e garante máxima concentricidade e precisão centesimal no fio de corte.

2. Quais tipos de ferramentas a CM-A pode afiar?

Graças ao seu design universal, ela é ideal para a fabricação e reafiação de:

Fresas de topo retas e helicoidais.

Fresas esféricas (ball nose) e cônicas.

Brocas helicoidais convencionais e escalonadas.

Alargadores, machos de roscar e ferramentas de torno (bits e pastilhas).

3. Quais são os eixos de movimento e ajustes disponíveis?

Diferente de afiadoras universais simples de bancada, a linha Monaset da Top Work oferece movimentos altamente articulados:

Eixos X e Y: Geralmente equipados com fusos de esferas de alta precisão para movimentos suaves e sem folgas.

Ajuste Angular: Ampla capacidade de inclinação e rotação do cabeçote porta-ferramentas para gerar ângulos de alívio primários e secundários precisos.

Mecanismo Helicoidal: Permite acompanhar perfeitamente a hélice interna ou externa da fresa durante o curso de afiação.

4. Qual é a velocidade de rotação do rebolo?

Geralmente, o cabeçote do rebolo possui polias escalonadas que permitem variar a velocidade de trabalho em faixas altas (como 4.000, 6.000 e 8.000 RPM). Rotações elevadas são críticas para obter um excelente acabamento superficial ao utilizar rebolos diamantados ou de CBN (nitreto de boro cúbico) em ferramentas de metal duro (widia) ou aço rápido (HSS).

5. Por que algumas unidades usadas no mercado possuem um monitor?

Algumas versões da Top Work CM-A saem de fábrica ou são equipadas posteriormente com um sistema de Visualizador Digital de Cotas (DRO) em seus eixos de deslocamento, fixado em um braço articulado. Esse monitor facilita o controle rigoroso milimétrico (ou centesimal) dos avanços por parte do operador, agilizando o processo em lotes de ferramentas padronizadas.
